#1A高中压给水泵自由端轴承室透气口冒油原因分析

发表时间:2020/11/3   来源:《当代电力文化》2020年第16期   作者:张立宝 聂义平
[导读] 8月1日事件经过,9:50#1机组接近基本负荷运行
        张立宝  聂义平
        浙江浙能金华燃机发电有限责任公司,浙江省 金华市 321000

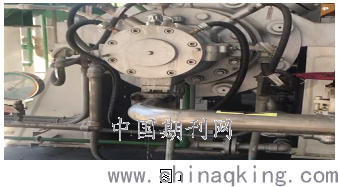

        摘要:8月1日事件经过,9:50#1机组接近基本负荷运行,#1A高中压给水泵液偶油箱油位低报警,运行人员就地检查发现#1A高中压给水泵自由端轴承室透气口冒油(图1),汇报值长后,联系设备管理部相关人员到现场检查。

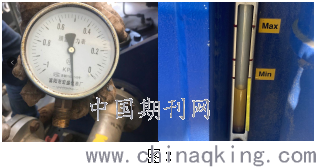

1 就地检查液偶油箱油位低于下限,油箱就地负压表显示负压满偏初步判断负压表指示不准(见图2),轴承室回油窥视孔显示有一定回油量。

9:58切换至#1B高中压给水泵运行,对就地负压表拆除检查、液偶油箱加润滑油至正常油位。
更换#1A高中压给水泵液偶油箱负压表表压显示为0,调整#1A高中压给水泵液偶油箱至油烟风机入口隔离阀开度,控制液偶油箱负压-0.2~-0.3KPa。
8月2日开机#1A高中压给水泵液偶油箱负压正常、水泵轴承室回油顺畅、润滑油压力2.2bar,投入运行,就地观察水泵轴承室透气口无冒油现象。
8月9日事件经过:
   7:40#1机组启动负荷带至300MW左右,发现#1A高中压给水泵自由端轴承室透气口冒油现象与8月1日类似。当值运行切换至#1B高中压给水泵运行,切换前未记录#1A高中压给水泵就地相关表计运行参数。
   8月10日0:15左右对#1A高中压给水泵试运行40分钟未发现异常(无相关调整)。
   8月10日5:20#1机组启动前投用#1A高中压给水泵地观察水泵轴承室透气口无冒油现象,运行参数如下:

8月1日检查处理情况:
判断#1A高中压给水泵液偶油箱负压表不准,进行更换。
检查#1A高中压给水泵液偶油箱至油烟风机入口隔离阀处于微开,调整至一定开度,控制液偶油箱负压-0.2~-0.3MPa。
#1A高中压给水泵液偶油箱加润滑油至正常油位。
及时清理#1A高中压给水泵渗油位置的地面及沟槽油污。
#1A、#1B高中压给水泵运行参数比较,无明显差异。
2 事件原因分析:

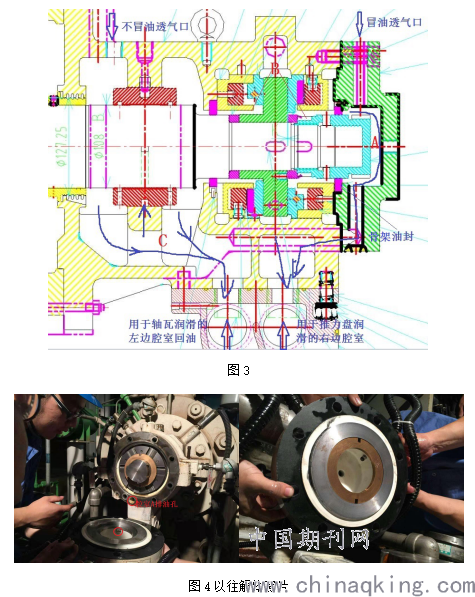

#1A高中压给水泵由荏原机械淄博有限公司与2014年生产提供,型号为200×150SSD10FM多级清水离心泵,水泵2015年运行至今,水泵本体运行正常,未解体检修。自由端轴承室内部结构见图3,自由端轴承室有三个腔室,分别润滑轴瓦、推力盘及轴端油封渗油,腔室之间通过油封密封。轴承室A腔室油雾主要由B腔室通过油封渗入,油封与轴间隙越大、渗油量越大,A腔室中雾从透气口排出,油从轴承端盖油孔进入底部排油口见图4。

2017年为解决常山高中压给水泵电机本体进油雾的问题对2台泵油系统增加抽油烟设备,负压管道与液偶油箱透气口、电机轴承室透气口均连接,高中压给水泵主泵或辅助油泵均应投入油烟风机运行,并要求控制液偶油烟真空在-0.15~-0.3KPa之间。

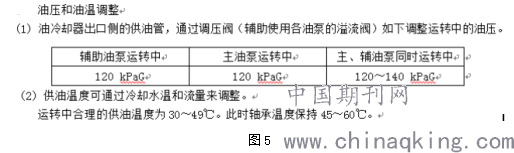

查阅厂家“荏原锅炉给水泵使用说明书”,对轴承室润滑油油压的规定见图5,目前2台泵轴承室润滑油压力在225-250kpa。从2台泵润滑油运行参数及现象,初步排除润滑油压力偏高导致#1A高中压给水泵自由端轴承室透气口偶发冒油。

3 结束语:
综合以上现象分析,#1A高中压给水泵自由端轴承室透气口偶发冒油可能原因:⑴#1A高中压给水泵自由端轴承室A腔室油封磨损后间隙变大,渗油量增大,B腔室润滑油进入A腔室,导致A腔室润滑油来不及回流,而从透气口冒出;⑵#1A高中压给水泵自由端轴承室A腔室回油受阻。
