董殿攀
中国水利水电建设工程咨询西北有限公司 陕西省西安市 710000
摘要：加筋土挡墙能有效控制填土不均匀沉降、更好的适应地基变形，具有施工速度快、造价低、造型美观、墙身高陡等优点。基于以上优点，它应用较广。而土工格栅是加筋土挡墙应用较为广泛的一种土工合成材料。本位将就土工格栅应用于加筋土挡墙的质量控制措施进行研究，以供参考。
关键词：土工格栅；加筋土挡墙；质量控制；研究
一、工程概况
双江口水电站位于四川省阿坝藏族羌族自治州马尔康县、金川县境内大渡河上源河流足木足河与绰斯甲河汇合口以下约2km处，是大渡河流域水电梯级开发的上游控制性水库工程，坝址控制流域面积约39330km2，多年平均流量502m3/s。电站的开发任务主要为发电。由于工区场地狭窄，拟在靠近河流岸边一狭长区域采用加筋土（土工格栅）挡墙形式填筑一定高程的临河场地。该工程为木足渡场平工程。
木足渡场平工程格栅区填筑范围：高程EL.2233m~EL.2255m，桩号K0+00~K0+997.72。木足渡场地填筑完成后，在该部位修建木足渡砂石加工系统和临时混凝土拌和系统。
填筑采用加筋土工格栅，每0.8m铺设一层土工格栅，土工格栅垂直于水流方向铺设，每幅土工格栅搭接10cm。填筑施工时，先铺筑10cm细料保护层，再进行大面填筑碾压。临河侧采用格宾石笼护岸，格宾石笼网垫与土工格栅采用格宾石笼同材质细丝绑扎。
.png)

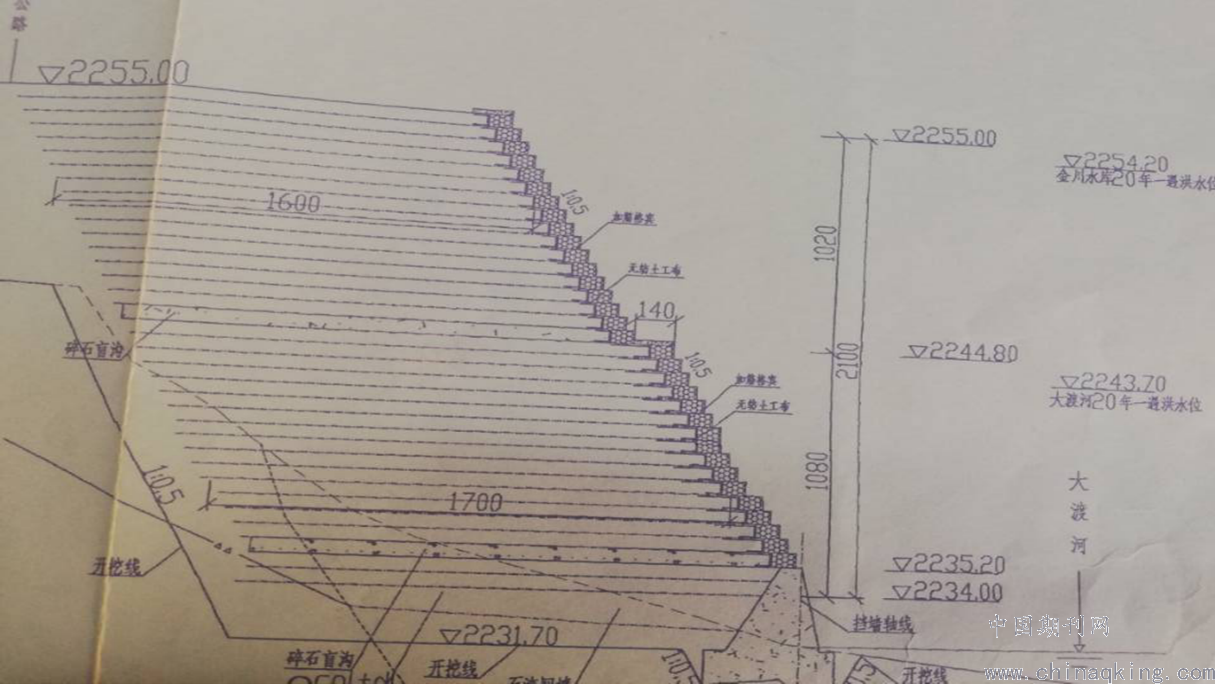

图1 木足渡场平工程格栅区填筑图
二、现状调查
对已施工完成的格栅区填筑单元进行质量评价，影响施工质量的主要因素包括以下几点：土工格栅保护层摊铺不足、格宾石笼码砌、格宾网垫与土工格栅绑扎质量问题、填筑层厚度超厚、摊铺料不均匀。
三、质量控制措施
1.加强土工合成材料进场验收及存储控制
施工单位应加强土工格栅材料进场验收，进场后应检查出场合格证、质量证明书、出厂检验报告等，进场还应进行复验。重点检查材料抗拉强度、顶破强度、撕破强度、握持强度等参数。自检合格后应及时通知监理工程师抽检。土工格栅应存放在阴凉干燥场所，避免阳光直射，以防止材料老化。通过材料质量控制，为施工质量控制打下坚实基础。
2.做好施工前技术交底工作
按照报批的施工方案，编制施工作业指导书。对操作人员进行详细的技术交底，使操作工人掌握施工工艺流程，明确质量控制重点、难点，做到责任到人、分工明确。
3.选择合理的施工机具
实践证明，在土工格栅摊铺、张紧、固定完成后，后续的保护层厚度的摊铺及大面积填筑压实作业，对整个工程施工质量控制至关重要。而摊铺保护层时，大部分施工队伍选择推土机，这种做法是错误的。原因在于：推土机容易使已经摊铺张紧的土工格栅扭曲变形、甚至撕裂，使土工格栅起不到应有的作用。正确的做法是选用长臂反铲进行抓土、摊铺。长臂反铲虽然施工速度不如推土机，但却能确保底层土工格栅始终处于预拉伸状态，保证其完好性。
4.注重施工细节处理
影响土工格栅加筋土挡墙施工质量的细节有很多，最重要的包括：土工格栅与格宾网垫绑扎搭接质量、土工格栅幅间搭接、土工格栅下承层处理、材料摊铺与碾压质量等。
（1）土工格栅与格宾网垫绑扎搭接质量
格宾石笼为预制结构，与土工格栅连接，是加筋土挡墙的“面板”。土工格栅通过与填土的摩擦力将格宾石笼拉紧，防止格宾石笼外移。因此确保工格栅与格宾网垫绑扎搭接质量十分重要。二者搭接一般采用与格宾石笼同材质的扎丝进行绑扎。进行施工时，应保证绑扎点数、绑扎牢固程度。
（2）土工格栅幅间搭接
按照设计要求控制土工格栅幅间搭接不少于10cm。在摊铺上层保护层前，应进行隐蔽工程验收。验收合格后方可摊铺保护层。
（3）土工格栅下承层处理
在进行土工格栅大面积摊铺前，应先对摊铺基础进行处理，以避免基础层坚硬石块、锐物在上层摊铺机碾压时将土工格栅顶破，破坏格栅完整性。为此，在摊铺土工格栅之前，应通过测量检查基础面的平整度，并剔除尖角杂物。基础验收合格后方可摊铺保护层。
（4）材料摊铺与碾压质量
填筑材料主要包括保护层材料、大面积摊铺材料。保护层材料为厚度10cm的细粒土、砂土。在摊铺保护层时，应注意剔除材料中尖角块石、树根杂草等有机物。大面积摊铺材料为级配碎石、砾石等。在大面积填筑之前，应对填筑材料进行试验检测，检测合格后方可摊铺。摊铺时，还应注意避免大块石集中。碾压时，碾压方向应与格宾石笼挡墙轴线平行，切忌垂直碾压，以防将格宾石笼挤出。
四、结语
通过对影响施工质量的人、机、料、法、环等因素进行控制，对重点环节进行把关，就能够确保土工格栅加筋土挡墙施工质量，最大限度地发挥加筋土挡土墙防止地基沉降、造价低廉、外形美观、施工速度快等优点。
参考文献：
[1]交通工程土工合成材料土工格栅（JTT480-2002）
[2] 杨广庆，蔡英，苏谦.高路堤加筋土挡土墙的变形和受力研究. 岩石力学与工程学报2003
[3] 周锡九.加筋土挡土墙受力及变形分析. 北京交通大学学报?1987
