石兆顺
中国建筑第二工程局有限公司 北京 101100
摘要
止水钢板预制施工技术是一种在基础施工阶段通过止水钢板节点分段预制加工成品，将止水钢板无缝搭接，提前定型化加工成型的施工工艺。在基础和地下室施工阶段，止水钢板在后浇带和伸缩缝中的使用较为广泛，不仅可以降低止水钢板原材的损耗和劳动力的投入，也可以缩短止水钢板施工工期，保证施工质量。
1工法特点
1.1可操作性强，便于加工
止水钢板预制施工操作简单，在止水钢板进场后，进行标准件切割焊接，把直角和转角处的止水钢板提前加工成品构件，在现场直接进行安装。
①转角处和竖向搭接焊缝，转变为平面焊缝，既方便施工，也可保证焊缝质量。
②先于墙、柱插筋前施工，施工操作方便，提高功效。
③对导墙等其他工序的施工无任何影响，避免交叉施工，加快进度。
④施工条件及工艺简单，标高、稳定性易于操作控制。
⑤大部分止水钢盖板接头在加工棚内完成，施工环境好，便于控制焊接检查，保证接头的焊缝质量。
⑥大部分接头事先焊接完毕，原来的小施工段转变为大施工段，节约止水钢板安装施工时间和场地。
1.2整体性好
止水钢板是根据图纸尺寸进行精准切割，半成品完成后再进行整体焊接，专业化加工可以保证焊缝饱满，无夹渣，焊缝高密度连接要求，也可以保证焊缝无砂眼，无烧伤和咬边等现象发生。
1.3施工质量好
采用定型化加工，既可以保证产品质量，又可以减小施工难度。
1.4环保性好
在施工前期批量加工成品，可减少现场焊接对材料的浪费，在规划区加工棚进行集中加工，不占用现场作业空间，可操作效率提高，达到缩短工期的效果。
2适用范围
本工法适用于混凝土水池、后浇带和伸缩缝等接茬位置。止水钢板规格一般300*3mm，在浇筑底层混凝土时，预埋300*3mm的钢板，其间有10-15cm的上部露在外面，在二次再浇筑混凝土时把外露钢板一起进行浇筑，起到阻止外面的压力水进入的作用。
3 工艺原理
3.1预制工艺流程
①施工工艺：原材进场、尺寸划分、统一切割、电焊固定、接头焊接、双面焊接、样品展示
②可视化流程：原材料进场、尺寸划分、统一切割、电焊固定、双面焊接、样品展示
3.2现场操作要点
①止水钢板定位：沿止水钢板方向，在其两侧采用Φ8钢筋焊接；一端焊接在止水钢板上，另一端焊接在剪力墙的水平、竖向主筋上对其进行定位；定位筋的间距为1.5m，两侧对称设置。
②止水钢板接缝焊接：止水钢板搭接长度为100mm，钢板焊接应双面满焊，接缝应预留2mm焊缝，刚施焊时，在中间、两端点焊固定，从中间向上施焊直到上端，从下端向中间施焊，然后将药皮用焊锤敲掉，如有无沙眼、漏焊处进行补焊，从下端进行施焊。
③柱、剪力墙拉筋加设：墙柱钢筋绑扎设置如下图，止水钢板两侧柱箍筋断开，箍筋钩头与止水钢板单面焊接；剪力墙拉筋间距较小，中间有一道拉筋穿过止水钢板，止水钢板接缝焊好后，在穿过止水钢板的拉筋处将拉筋切断，焊接在止水钢板上，并在其拉筋切断位置处加设一道拉筋，为拉筋的补强钢筋。
④检查验收：止水钢板焊接完成后，对有沙眼、断焊、漏焊或者焊缝不饱满之处返工处理。长度小于100mm的焊缝，每条检查1处；长度50~200mm的焊缝，每条检查2处；长度大于200mm的焊缝，每条检查3处。定位筋是否焊接牢固；检查合格后报监理工程师检查验收。
4材料与设备
4.1材料准备
按图纸要求本工程止水钢板规格为：厚度为3mm，宽300mm，斜边宽50mm；
质量标准：①检查止水钢板的外观质量，切割断面不符合要求，再次切割和退换。
②止水钢板：焊缝必须饱满，无夹渣，焊缝高度满足要求；焊缝无沙眼，无烧伤，咬边现象； 接缝处钢板无变形、翘曲现场，止水钢板位置、正确。
③E55焊条， (使用前应烘干），且符合要求。

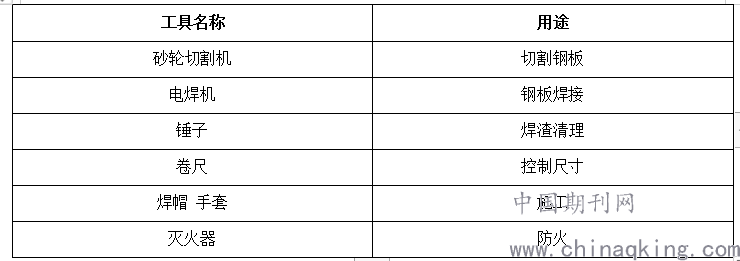

4.2主要机具设备
.png)
4.3作业条件
①止水钢板原材符合规范及图纸要求。
②施工前认真审核图纸，熟悉防水工程施工方案，进行技术交底。
③止水钢板的焊接作业必须专业人员施工，操作人员持证上岗。
④止水钢板施工完毕后，报监理验收，验收合格后方进入下一道工序。
4.4劳动力组织
①应选用熟练操作工，配备壮工以备材料搬运。
②工程施工前对施工人员进行技术培训，明确相关技术要点及注意事项。
③人员安排合理，以提高工效，避免产生窝工。
5 质量控制
①所用材料和半成品、成品进场后，检查和验收质量。检验方法：检查出厂合格证、出厂检验报告和形式检验报告；复检项目：止水钢板 焊条
② 资料核查项目
止水钢板出厂合格证及检验报告；
焊条出厂合格证及检验报告；
隐蔽工程验收记录；
模板工程检验质量验收记录。
5.2一般项目
.png)
6 安全措施
认真贯彻“安全第一，预防为主”的方针，组成专职安全员和班组兼职安全员以及工地安全用电负责人参加的安全生产管理网络，执行安全生产责任制，明确各级人员的职责，抓好工程的安全生产。
施工现场按符合防火、防风、防雷、防洪、防触电等安全规定及安全施工要求进行布置，完善布置各种安全标识。
施工现场临时用电严格按照《施工现场临时用电安全技术范》有关规范规定执行。现场具备专用开关箱，并装有漏电保护器，停机时拉断电闸，下班时上锁。
操作人员按规定要求配戴安全帽，采用内脚手施工时，为二层楼以上房屋四周设安全网。
7 环保措施
将施工场地和作业限制在工程建设允许的范围内，使标牌清楚、齐全，合理布置、规范围挡、整洁文明。
对施工中可能影响到的各种公共设施制定可靠的防止损坏和移位的实施措施，加强实施中的监测、应对和验证，将相关方案和要求向全体施工人员详细交底。
优先选用先进的环保机械。采取设立隔音墙、避光罩、隔音罩等措施降低施工噪音到允许值以下，尽可能避免夜间施工。
对施工场地道路进行硬化，在晴天经常对施工通行道路洒水，防止尘土飞扬，污染周围环境。
切割钢板板采用砂轮切切割，避免切割截面不整齐。
8 效益分析
社会效益：
1）采用此项工法施工，可有效的保证止水钢板的防水质量，减少施工工序的质量通病发生，加快施工进度，节省人工消耗，降低工程成本。
2）文明施工方面，若所需材料简单、容易加工，施工条件要求不高，光污染少，文明施工、环境保护可控制性强。
