摘要：Sketch Up软件又名“草图大师”，故此名“草图”意为大概，此前主要是在园林景观设计、室内设计、建筑模型效果设计等领域使用，由于上述设计主要表现的为所要完成成果的整体效果，在建造过程又相对有随机性。而我们的施工现场平面布置何偿不是在布置阶段考虑的是各功能区块的划分、材料堆放的位置、加工场地的计划安排位置，而在过程中由于施工进程的不同而不同呢？而这些Sketch Up均可以协调解决。
关键词：Sketch Up；施工现场平面布置；技术应用
1 前言
Sketch Up又名“草图大师”，是一款可用于创建、共享和展示3D模型的软件。它通过一个使用简单、内容详尽的颜色、线条和文本提示指导系统，让人们不必键入坐标，就能帮助其跟踪位置和完成相关建模操作。就像人们在实际生活中使用的工具那样，Sketch Up为数不多的工具中每一样都可做多样工作。这样人们就更容易学习、更容易使用并且（最重要的是）更容易记住如何使用该软件。 从而使人们更加方便地以三维方式思考和沟通，是一套直接面向设计方案创作过程的设计工具，其创作过程不仅能够充分表达设计师的思想而且完全满足与客户即时交流的需要，它使得设计师可以直接在电脑上进行十分直观的构思，是三维建筑设计方案创作的优秀工具。在Sketch Up中建立三维模型就像我们使用铅笔在图纸上作图一般，Sketch Up本身能自动识别你的这些线条，加以自动捕捉。它的建模流程简单明了，就是画线成面，而后挤压成型，这也是建筑建模最常用的方法。
目前Sketch Up软件主要应用于园林设计、室内设计、图形设计、效果图设计等领域，也有个别开始偿试应用于建筑施工模型设计等。
2 Sketch Up与Revit、Auto CAD等常用制图软件的比较
由于同为制图软件，上述三种软件即具有一定的共性，又具备了一定的互补性，Rrvit不仅可以三维建模，而且能较为方便的导出各构件的参数、数量等，但建模过程较为繁锁、建模时间相对较长，而且基层项目部建筑施工专业人员大部分缺少建模应有的理论知识基础，项目部能参与建模的人员数量不足，同时对于普能项目的施工现场平面布置而言实属无此必要；Auto CAD一直以来是施工人员平面布置的主要软件工具，特别是塔吊、施工电梯等垂直运输机械的布置，可以利用设计院提供的建施总平面、建施图、结施图等图纸，进行精确定位，有效地避免可能产生的顶升后遇结构、拆除困难或塔吊间安全距离不足等隐患，但是由于Auto CAD为二维平面图形，反应的也仅为各场地平面位置，较难能反应出三维立体效果，而立面的脚手架、CIS形象、防护棚等效果更难以反应；Sketch Up软件又名“草图大师”，故此名“草图”意为大概，此前主要是在园林景观设计、室内设计、建筑模型效果设计等领域使用，由于上述设计主要表现的为所要完成成果的整体效果，在建造过程又相对有随机性。而我们的施工现场平面布置何偿不是在布置阶段考虑的是各功能区块的划分、材料堆放的位置、加工场地的计划安排位置，而在过程中由于施工进程的不同而不同呢？而这些Sketch Up均可以协调解决。
3 Sketch Up软件的施工现场平面布置应用
3.1 利用Auto CAD进行垂直运输机械的位置布置
由于塔吊、施工电梯布置不仅要考虑利于施工组织，而且要考虑到附墙的设置位置、是否遇上部凸出结构（并应避开影响结构安全的结构梁）、设备间的安全距离、拆除的影响因素等，由于设计院提供的均为Auto CAD版的电子版图纸，因此在垂直运输机械位置确定时，可利用Auto CAD软件，将各幢楼的基础结构平面图组块后复制到总平面图中（此前总平面图中无关的标高、景观道路、地形线等提前隐蔽），并按塔吊的作业半径确定数量、位置，再根据确定的塔吊轴线位置复制到各层结施图中，复核塔吊设置位置是否合理；施工电梯的设置主要考虑楼层的建筑面积大小、进料口位置及设置数量，施工电梯的位置仍按轴线定位。
3.2 各通用模型的建模
按集团《安全生产文明施工实施手册）（第三版）、《安全生产文明施工实施手册）（第三版）（补充）的规定，本公司施工现场的大门口、总配电房、二级电箱、消防台、班前讲台等现场设施均按统一尺寸、统一样式实施，同时塔吊、施工电梯、临时活动房、工艺样板、安全体验区设施等又存在一定的共性，由于Sketch Up软件现未在工程领域推广使用，所需的模型组件网络、公司也无法或不能全部提供，因此在正式现场平面布置之前，对施工现场所涉及的各组件可先建立统一的模型，待布置时直接复制即可。
对于本项目的各幢建筑单体，由于建筑造型类同，因此也可以建立施工阶段标准层模型，在使用时各单体按楼层进度不同再建立模型。
3.3 现场平面的布置

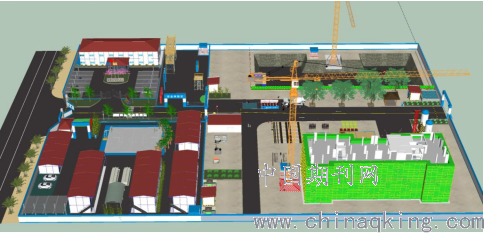

Sketch Up与Revit一样可以将后缀为dwg的CAD文件、为jpg的图片文件等文件导入，因此现可导入刚才定好塔吊位置、并精简掉多余线条、方案的Auto CAD格式总平面图。同原CAD布置现场平面图类似，先确定好施工现场大门位置、各区域划分位置，复制各单体再施工区域按塔吊的作业半径布置钢筋、木工的材料堆放场地、加工场地，再布置施工道路，然后按施工电梯位置结合施工道路考虑砌体、干混砂浆桶的放置位置；生活区按现场可能达到的施工人数布置职工宿舍楼、食堂、配套休闲场所；办公区域则布置办公楼、停车场地、旗台等。

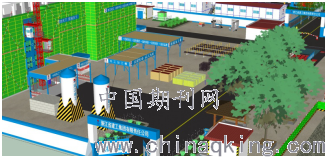

施工现场施工主干路、出入口、各主要加工堆放区域、设施布置完成后，则开始布置扬尘防治设施（如喷淋、雾炮、洗车台）、显示屏、消防台、工艺样板区、安全体验区、二级电箱、消防水池等设施。
注意在上述各项布置时可将建立好的统一模型复制应用于其中，这样该模型不仅按集团的统一标准各项目统一布置实施，而且更好的体现了企业的文化精髓。
3.4 现场立面的布置
确定各平面布置后，开始在建建筑单体外脚手架立面（如剪刀撑、挑架楼层位置）、施工电梯进料口、塔吊附墙位置等立面的布置。
平面、立面布置过程要结合《施工组织总设计》、《外脚手架专项施工方案》、《施工电梯专项施工方案》、《塔吊专项施工方案》等专项方案，特别是群塔施工时，立面的塔吊安装高度布置可以更好的避免塔吊碰撞的可能。
3.5 整体效果的渲染

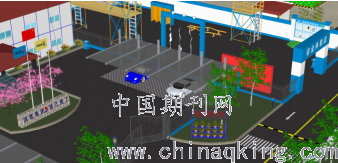

施工现场包括塔吊、加工场地、施工道路等一切布置完成后，总体三维场布图已基本完成，接下来按集团安标化工地、当地的标化工地要求做好施工现场的安全标志标识、宣传横幅设置位置、场地植物点缀布置等，以真正实现施工阶段现场各项安全措施、文明施工均能按要求达到的水平。
.png)
4 结语
在2000年前施工现场的总平面布置图、包括设计院的施工图基本手绘，后由于Auto CAD软件使用的推广，建设行业逐渐并普及使用CAD制图，建造的建筑也无论从体量还是复杂程度均逐年增加。同时现阶段从国家建设专管部门层面，到行业要求均开始推广BIM技术、绿色科技施工理念，我想做为施工现场基层技术管理人员，虽对于Revit软件做到精通应用实有难度，但Sketch Up软件由于使用操作界面简单、工具使用方便，而绘制的三维效果一目了然，在施工现场平面布置还是值得推广，如更好的在建筑结构建模、复杂坡屋面、建筑线条造型等实际过程使用，则会对图纸会审、向作业人员的技术交底起到更好辅助作用。
