王岩1 谈伟2 黄皓3
1.西南石油大学机电工程学院
2.西南石油大学新能源与材料学院
3.西南石油大学信息学院
摘要：人行道绿化带呈下沉式设置在路基的内侧位置，且绿化带包括花岗岩石铺设而成的碎石支撑层，其中碎石支撑层的上表面铺设有土工布层，土工布层的上表面铺装有种植土构成的种植土层，本设计在雨水较为充沛以及过量的过程中，使雨水经进水孔进入至沟槽内，此时经沟槽排放的水在鹅卵石层的作用下起到了缓释，这样可以减少对周围种植土层的冲刷，而且利用沟槽配合排水井管体的透水孔可以提高过多雨水的排放速度，因此整体更有助于排水。
技术背景
对于下沉式绿化带来说，其实际的排水多是在绿化带中设置雨水收集结构，通常雨水收集结构多为雨水井，由于绿化带周围的路面积水部分会通过路缘石上的通孔流入至绿化带中，此时当雨水量过大时，这种引流方式会对绿化带表面的土壤造成较大的冲刷，从而出现种植土移位的情况。
技术内容
为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。
在城市发展中，市政建设工程发挥着十分重要的作用。现如今，我国市政工程的数量明显增多，所以为了保证市政工程的平稳运行，必须采取有效措施做好市政管理工作，提高市政工程建设的质量，应积极完善市政管理，推动城市的健康、稳定发展。在市政的建设中，井盖有着不可或缺的作用，同时为解决上述问题，现设计一种市政道路排水井盖，包括安装在绿化带内部的雨水集水装置。
绿化带呈下沉式设置在路基的内侧位置，且绿化带包括花岗岩石铺设而成的碎石支撑层，其中碎石支撑层的上表面铺设有土工布层，土工布层用隔离泥土防止泥土流失；土工布层的上表面铺装有种植土构成的种植土层，种植土层用于向植被提供种植附着；雨水集水装置包括竖向设置的排水井管体，排水井管体自上而下穿入并埋设在碎石支撑层中，其中排水井管体的上端口露在种植土层的上方外侧位置；排水井管体的上端口内侧位置设有呈台阶状的台阶槽，台阶槽内嵌入放置有雨水篦子；排水井管体之间沿着绿化带的走向相互间隔设置，且相邻的排水井管体之间通过汇流管连通连接；积累在绿化带内侧的雨水经排水井管体以及汇流管排入至雨水沟渠中，从而实现最终的排放。
种植土层靠近相邻路基的两侧位置均设有路缘石，路缘石的上表面位于相邻路基上表面的上方位置，且路缘石的内侧位置设有贯穿式的进水孔，且进水孔位于相邻路基上表面的上方位置，这样位于路基表面的雨水可以经进水孔排入至绿化带中，最终从雨水集水装置排出；种植土层的上表面开设有多条沟槽，其中沟槽的底部开挖至土工布层的上端面位置，且沟槽中铺装有鹅卵石构成的鹅卵石层，沟槽直沟槽状结构，沟槽的一端与相邻的路缘石的进水孔抵近对接，沟槽的另一端与相邻的排水井管体的外表面抵近连接，且位于沟槽内的排水井管体的外表面上均匀的开设有内外贯通式的透水孔，此时进入沟槽内的水可以经透水孔直接排入至排水井管体内，而鹅卵石层则起到雨水残渣的过滤作用，同时也起到对种植土层的种植阻挡，因此在雨水较为充沛以及过量的过程中，雨水经进水孔进入至沟槽内，此时经沟槽排放的水在鹅卵石层的作用下起到了缓释，这样可以减少对周围种植土层的冲刷，而且利用沟槽配合排水井管体的透水孔可以提高过多雨水的排放速度，因此整体更有助于排水。
另外，汇流管以及排水井管体均采用混凝土浇筑而成，种植土层的铺装厚度与鹅卵石层的铺装厚度相同，且路缘石采用人造花岗岩材质制成，且路缘石的进水孔内部位置固定卡嵌有不锈钢过滤网。
本装置的有益效果：在雨水较为充沛以及过量的过程中，雨水经进水孔进入至沟槽内，此时经沟槽排放的水在鹅卵石层的作用下起到了缓释，这样可以减少对周围种植土层的冲刷，而且利用沟槽配合排水井管体的透水孔可以提高过多雨水的排放速度，因此整体更有助于排水。
实施方案

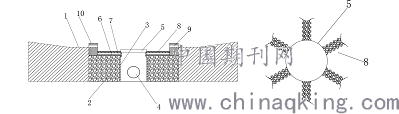

一种市政道路排水井盖，包括安装在绿化带内部的雨水集水装置，绿化带呈下沉式设置在路基1的内侧位置，且绿化带包括花岗岩石铺设而成的碎石支撑层2，其中碎石支撑层2的上表面铺设有土工布层6，土工布层6用隔离泥土防止泥土流失；所述土工布层6的上表面铺装有种植土构成的种植土层7，种植土层7用于向植被提供种植附着；雨水集水装置包括竖向设置的排水井管体3，排水井管体3自上而下穿入并埋设在碎石支撑层2中，其中排水井管体3的上端口露在种植土层7的上方外侧位置；所述排水井管体3的上端口内侧位置设有呈台阶状的台阶槽，所述台阶槽内嵌入放置有雨水篦子5；排水井管体3之间沿着绿化带的走向相互间隔设置，且相邻的排水井管体3之间通过汇流管4连通连接；积累在绿化带内侧的雨水经排水井管体3以及汇流管4排入至雨水沟渠中，从而实现最终的排放。
.png)
