宋世强
乌鲁木齐局集团乌鲁木齐铁路建设指挥部 830001
摘 要:介绍了乌鲁木齐局集团公司管段内地窝堡站,为提高运能而延长既有股道有效长,引起的车站两端咽喉区改造。通过施工图优化设计,降低了既有线施工安全风险,减少对既有线的行车干扰,在功能不变的前提下减少改造的工程数量,节约了投资,成功经验可供同类工程参考。
关键词:地窝堡站,施工图优化技术,降低安全风险、减小投资
1 工程概况
既有地窝铺站位于乌将线K2+754公里处,小里程端为乌北车站,大里程端为米泉车站。站内Ⅱ道为正线,有效长614m;站内1道为到发线,有效长899m;站内3道为到发线,有效长594m。随着乌将线运量不断增加,牵引定数已经增加至5000吨,既有3道有效长已经不能满足整列到发功能。乌鲁木齐局集团公司决定立项对地窝铺站进行改造,将既有3道有效长延长至850m。

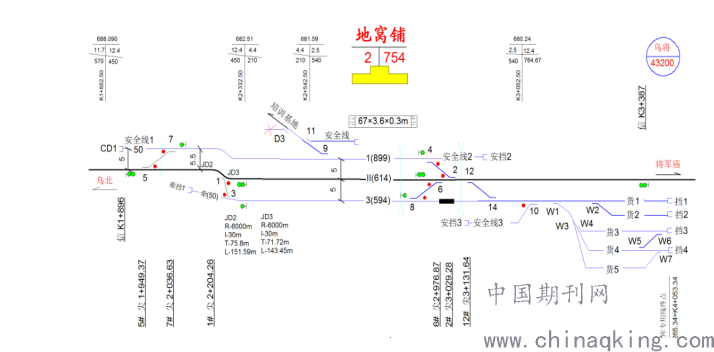

2 施工前既有设备图

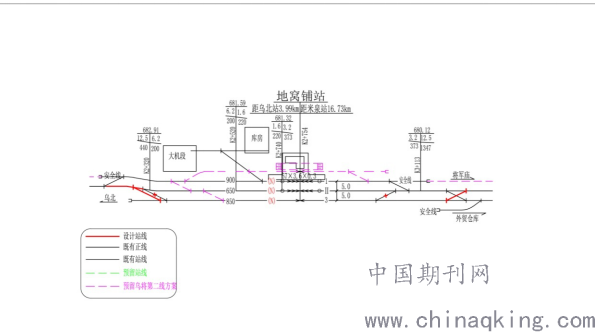

3 原施工图设计
3.1既有1#、3#道岔拆除,在小里程端插入新1#、3#道岔,岔心坐标向小里程平移37m;
3.2拆除既有6#、8#、12#、14#道岔,在既有12#、14#道岔位置插入1组交叉渡线;
3.3维持既有安全线3和外贸仓库专用线不动。
3.4由于既有1#道岔位于两条半径R=6000m反向曲线的夹直线上,所以插入新1#、3#道岔前,需将两条半径R=6000m的反向曲线进行拨移改造。

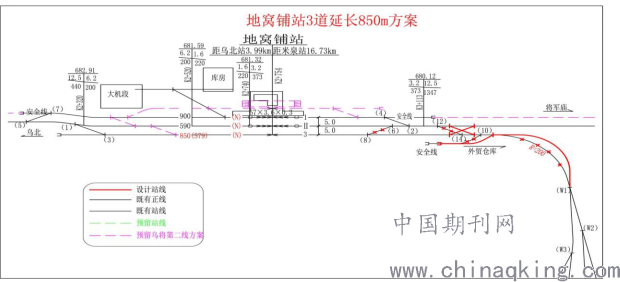

4 施工图优化设计
4.1维持既有1#、3#道岔在原位置;
4.2拆除既有6#、8#、12#、14#道岔,在12#、14#道岔位置大里程端45m处插入交叉渡线1组;
4.3既有安全线3向大里程平移45m;
4.4既有外贸仓库专用线曲线半径由250m改为200m;
4.5外贸仓库W1#道岔右开改为左开。
5 优化效果对比
5.1施工难度对比
5.1.1原设计:车站两端咽喉区都涉及既有线天窗施工,特别是正线上两条半径R=6000m反向曲线的拨移,天窗占用时间长,对运输干扰非常大,施工难度大,安全风险大。
5.1.2优化设计:仅需对大里程端咽喉区进行改造,只有在拆除既有6#道岔、拆入交叉渡线及整修时需申请既有线天窗施工,其余时段只是停用外贸专用线及邻近既有线施工,对运输干扰非常小,施工难度小,安全风险小。
5.2施工天窗对比
5.2.1原设计天窗统计:共需申请既有线天窗11个。具体天窗如下:
(1)曲线拨移共需申请天窗3个。其中曲线拨移1个,整修及阶梯提速2个;
(2)小里程端咽喉拆除及插入道岔需申请天窗3个。其中拆除既有1#、3#道岔、插入新1#、3#道岔1个,整修及阶梯提速2个;
(3)大里程端咽喉拆除及插入道岔需申请天窗5个。其中拆除既有6#、8#道岔轨排补空1个,拆除既有12#、14#道岔插入新交叉渡线1个,整修及阶梯提速3个。
5.2.2优化设计天窗统计:共需申请既有线天窗5个。其中拆除既有6#、8#道岔轨排补空1个,拆除既有12#、14#道岔插入新交叉渡线1个;整修及阶梯提速3个。
5.2.3天窗优化对比:优化设计减少正线施工天窗6个,其中240分钟施工天窗2个,180分钟施工天窗4个。虽然停用安全线3及外贸仓库专用线5天,但外贸仓库专用线取送车作业量非常小,可忽略不计。
5.3投资对比
5.3.1原设计:拆除60kg/m-12#单开道岔6组,新增60kg/m-12#交叉渡线1组,新增60kg/m-12#单开道岔2组,正线曲线改造500m。
5.3.2优化设计:拆除60kg/m-12#单开道岔4组,拆除50kg/m-9#单开道岔2组,拆铺50kg/m-9#单开道岔1组,新增60kg/m-12#交叉渡线1组,新增50kg/m-9#单开道岔1组,外贸曲线改造300m。
5.3.3综合情况:优化设计后增加了1组50kg/m-9#单开道岔,减少了2组60kg/m-12#单开道岔,曲线改造减少了200m,减少投资约96万元。
6 结束语
通过对地窝堡站施工图优化设计,降低了既有线施工安全风险,减少对既有线的行车干扰,在功能不变的前提下减少改造的工程数量,节约了投资。本施工图优化方案于2020年5月份实施完成,取得了较好的技术、经济效益,可供类似工程参考。
