哈尔滨轨道交通 2 号线省政府站排水管保护技术

发表时间:2020/11/4   来源:《科学与技术》2020年19期   作者:马健军
[导读] 针对哈尔滨轨道交通2号线省政府站2号竖井施工遇到两条排水管的问题,
        马健军
        中国水利水电第四工程局有限公司 黑龙江 哈尔滨 150000
        摘  要:针对哈尔滨轨道交通2号线省政府站2号竖井施工遇到两条排水管的问题,对大直径排水管采取了在竖井两侧实施封堵而横跨竖井段直接破除的方式。对于小直径排水管,提出了“每节管底斜向打入3根16号工字钢+1cm厚钢板垫+横向1根16号工字钢托梁+直径16mm的钢丝绳吊索+排水管护壁C30混凝土”悬吊保护技术,确保了施工安全,为今后类似工程提供参考。
        关键词:轨道交通;车站;竖井;排水管;悬吊与保护技术;
1引言
        排水管等地下管线是城市生命线,随着城市的建设与发展,地下管线的种类越来越多,如电力、电信、燃气、雨污水、给排水等,其安全施工与保护尤为重要。在进行城市轨道交通竖井施工过程中,与既有排水管平面交叉时,在相互影响不是很大的情况下,需要对既有排水管采取悬吊保护措施。哈尔滨轨道交通2号线省政府站2号竖井开挖至第6品钢筋格栅位置时,在竖井底部出现两条排水管,直接影响竖井的施工,故必须提出解决方案。
2依托工程概况
        哈尔滨轨道交通2号线省政府站为暗挖双层岛式车站,采用暗挖洞桩法施工。车站设置3座施工竖井及横通道(竖井与横通道合建),1号施工竖井位于黑龙江省国家安全厅南侧绿地内;2号施工竖井位于风华中学南侧绿地内;3号施工竖井位于风华小学北侧人行步道内。1号、2号临时施工竖井设计尺寸为12.75m×7.3m的矩形,3号临时施工竖井设计尺寸为10.7m×9m的矩形。
        2015年9月19日,省政府站2号竖井开挖至第6品钢筋格栅位置时,在竖井底部出现两条排水管,如图1所示。一根排水管的直径为0.9m,超出竖井喷射界面60cm。另外根排水管的直径为1.9m,沿着中山路走向。随后停止往下开挖,展开了管线调查,在省政府站管线上游方向约60m位置找到这两条排水管井盖,通过查看,两条排水管均存在水流,且流速大。为了进一步确认管线流水情况,在竖井内凿开其中直径较大的排水管,通过量测,水深为25cm。

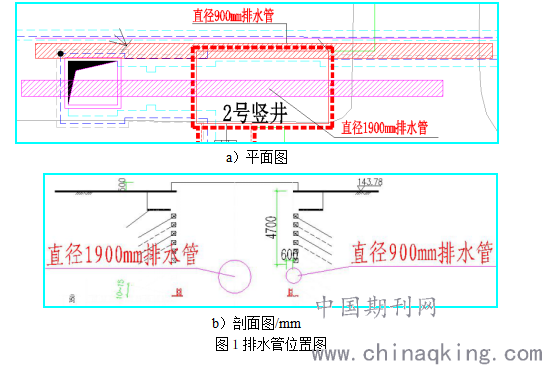

         图1排水管位置图
3排水管封堵与破除
        大直径排水管(Φ=1.9m)在地面以下4.7m位置处,横穿2号竖井,呈南北走向,同小直径排水管(Φ=0.9m)线走向一致。在上游检查井处临时将该排水管线接入小直径排水管,同时废除影响2号竖井施工范围内大直径排水管,以保证2号竖井正常施工,如图2所示。为防止污水倒流,将竖井范围内管道破除后将两端进行封堵,在小直径排水管保护施工期间,大直径排水管上游封堵,下游保持畅通,待小直径排水管保护完成后封堵。大直径排水管的封堵方式:在原管道内砌筑两道240mm厚砖墙,两道墙间距500mm;砖墙采用防水砂浆抹面,砖墙之间C20微膨胀砼填充;在封堵墙下游沿着管一周打设插件,防止封堵墙倾倒。

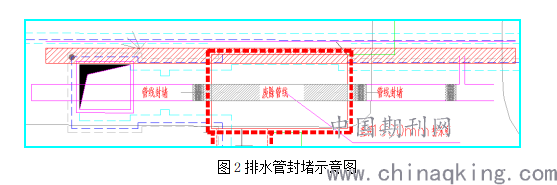

         图2排水管封堵示意图
4排水管悬吊保护
        小直径排水管在地面以下4.7m位置处,凸出2号竖井支护边线60cm,对竖井施工造成一定影响,在该排水管上下约2品格栅钢架无法施工。在确保不影响该排水管线正常排水的情况下对该排水管采取悬吊保护措施,以保证2号竖井正常施工,采用了图3所示的保护措施。排水管下部钢格栅施工时首先密排2榀,以后正常施工竖井支护结构。
        (1)施工步骤
        探查排水管线接口位置→打设管底工字钢→灌浆→架设横向工字钢→凿出圈梁主筋→安装钢丝绳→浇筑排水管护壁混凝土→防撞措施→施工排水管底部钢格栅。
        (2)打设管底工字钢
        人工刨除排水管顶部土方,漏出管顶即可,找出排水管接头位置并做标记。分段打设管底工字钢,每节管(暂定2m一节)打设3根工字钢支托,打设位置:两头接头处15cm各一根,管节中间一根。
        打设工字钢分成三序进行,跳段施工,先进行一序,接着二序、然后三序。在打设工字钢位置处人工开挖30cm宽沟槽,在沟槽位置处用洛阳铲紧贴排水管壁以45°角掏孔,孔深3m,孔径20cm。在孔内插入I16工字钢,插入深度3m,外漏1m。在工字钢与管线接触部位铺设20cm宽、1cm厚、长1m的钢板条,在工字钢底部架设顶托,使外漏工字钢上部焊接的钢板紧贴排水管,顶托底部垫钢板,防止位移。

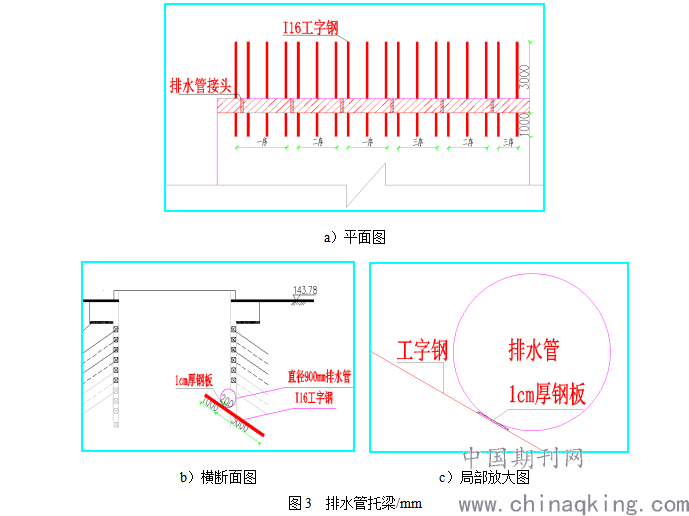

图3  排水管托梁/mm
        (3)灌浆
        将注浆管升入孔底,浆液采用水泥浆+水玻璃双液浆。注浆时以浆液从工字钢孔隙内溢出视为浆液以注满,此时停止注浆。
        (4)架设横向工字钢

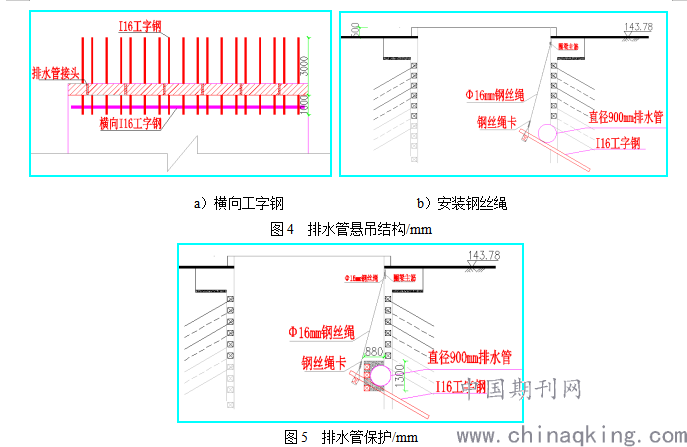

        待所有注浆工作结束后,在外漏工字钢端头下步焊接一根通长I16工字钢,焊接时纵向与横向工字钢连接部位应满焊焊接,严禁点焊,如图4所示。
        (5)凿出圈梁主筋
        凿出竖井圈梁内侧主筋,圈梁主筋外漏部分不小于25cm,间距50cm。
        (6)安装钢丝绳
        在锁口圈梁凿出的钢筋上焊接拉环,拉环与外露钢筋焊接采用双面焊接,焊缝长度10D。采用直径16mm钢丝绳连接横向工字钢与拉环,间距50cm,用紧线器绷紧钢丝绳,受力即止(绷紧、绷直),严禁超拉。
        (7)浇筑排水管护壁混凝土
        钢丝绳安装完成后即开始浇筑排水管护壁混凝土,采用C30混凝土浇筑。排水管上部混凝土厚度为20cm,下部厚度为20cm,内侧厚度28cm,排水管外漏三侧铺设直径22mm螺纹钢钢筋网片,钢筋钢筋间距20cm,如图5所示。浇筑混凝土时竖井钢格栅应提前安装,钢格栅位置与工字钢有冲突时可适当调整钢格栅位置。
        (8)防撞措施
        距排水管护壁混凝土面50cm处安装一排直径16mm钢丝绳,以保证在竖井开挖及渣土吊装过程中不碰撞排水管,并喷上反光漆。


图5  排水管保护/mm
5结束语
        针对哈尔滨轨道交通2号线省政府站2号竖井施工中开挖至第6品钢格栅位置时在竖井底部出现了两条排水管影响施工的问题,对大直径排水管采取了在竖井两侧实施封堵而横跨竖井段直接破除的方式,并在上游将该排水管线接入小直径排水管。对于小直径排水管,提出了“每节管底斜向打入3根16号工字钢+1cm厚钢板垫+横向1根16号工字钢托梁+直径16mm的钢丝绳吊索+排水管护壁C30混凝土”悬吊保护技术,应用效果良好,确保了施工安全。
