基于注水回注系统的设计

发表时间:2020/11/5   来源:《科学与技术》2020年19期   作者:魏琳娟 孟林波
[导读] 采用高压柱塞泵将排出的水重新回注到井内。配合电磁流量计与变频器控制注
        魏琳娟 孟林波
        西安思坦仪器股份有限公司,陕西西安 710065
        摘要:采用高压柱塞泵将排出的水重新回注到井内。配合电磁流量计与变频器控制注水的流量,从而达到稳定控制注水量,以此稳定井底流压的降幅。本文主要介绍了注水回注设备的结构设计、工作原理及管道压力损失计算。
        关键词:煤层气;注水回注;结构
        一、引言
        煤层气洗井使用,从环空注入水,排采泵抽水上来,抽水同时把井下沙子煤粉携带上来,以达到洗井的目的。该套工艺需要注水系统,与公司宣传资料上注水回注系统(快速泄压装置)产品较类似,但煤层气井井口压力一般不高于3MPa,公司该产品在油田上修井使用,耐压为20MPa,定价高。考虑客户成本问题,需重新设计。
        排采回注水上使用,目前客户大部分井排水量小,抽油机在最小冲次,最小泵,在最小电机频率5Hz的情况下,已无法满足降液面的要求,需要从环空往井里注水,一天注水3方至20方之间,井口套压不超过2MPa,需要自动控制注水,最好能在中控室远传控制。
        针对此情况,设计注水回注,它可以自动控制注水、手动调压,在中控室实现远程控制,满足要求,且结构简单,方便运输。
        注水回注设备是针对煤层气井的特殊需求研制的,主要用来将井内排出的水回注到煤层气井里。其工作原理是采用高压柱塞泵将排出的水重新回注到井内。配合电磁流量计与变频器控制注水的流量,从而达到稳定控制注水量,以此稳定井底流压的降幅[1]。
        二、结构原理
        (一)工作原理
        注水回注设备是针对煤层气井的特殊需求研制的,主要用来将井内排出的水回注到煤层气井里。其工作原理是采用泵将排出的水重新回注到井内。配合电磁流量计与变频器控制注水的流量,从而达到稳定控制注水量,以此稳定井底流压的降幅。
         (二)总体结构设计

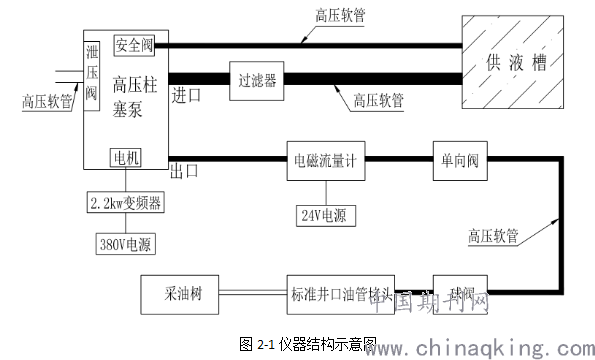

        根据现场要求,为实现从环空注水,并自动控制注水,可在中控室远程控制,初步仪器结构示意图如图2-1所示[2]。

        图2-1仪器结构示意图
        (二)管道压力损失计算
        压力损失计算公式,对于每一米管道,它的水流压力损失可按下式来计算。其中,r为延长压力损失,Fa为摩擦阻力系数,D为管道内径,为水的密度,V为水的流速。

        三、总结
        通过上述文章的探讨,优化注水回注设备是煤层气洗井的基础措施,尽可能使回注水质达标,并稳定控制注水量,稳定井底流压的降幅,满足降液面的要求。
        四、参考文献
[1]王健等.注水残渣回注方法的研究与应用[J].中国科技期刊数据库 工业A:2015年04期.
[2]张轩铭,刘承鹏,刘璟等.油田回注水处理及回注管线防腐技术[J].技术应用与研究:2018年第03期.
        作者简介:魏琳娟(1982年 — )女,陕西,机械工程师,硕士学位,主要研究方向为压力压力流量控制器。
