高法忠1 黄博1 刘莉1 张振江2徐公义1
1大庆油田有限责任公司 第一采油厂 2第六采油厂
一问题的提出
在电工维修工作中，墙壁线发生断路时,查找走向和故障点存在困难,针对这一生产难题,制作了这个装置，能快速准确找到断点（1）查找电缆故障时，必须了解墙壁线走向位置才能准确的判断故障点来进行寻找断点进行排除。 （2）采用本装置很快判断断线处。其特征在于；将被查墙壁线或有故障线路，从原电源线路和负载线路上解开。即墙壁线或故障线路与电源及负载无关。将信号发生器输出线3接到故障线路上，发生器发出信号传送到故障线路上。正常情况下，靠近导线位置接收器器5能收到导通信号。若没有电缆或故障线路断路就收不到信号。证明此处为断线处，可根据上述方法来应用本装置。可以解决井站墙壁线断点处寻找过程中操作困难，造成劳动强度大，工作效率低等问题。
.png)
附图
二、装置特征
1、一种墙壁线断路位置判断装置，其特征在于，包括：首先断开故障线路电源
电源1给发生器输入端2供电，发生器输出端3接到故障线路一条线上4 用电磁信号接收器5靠近故障线路.正常线路有蜂鸣声，无蜂鸣声为断路处，为故障点
2、根据权利要求1一种墙壁线断路位置判断装置，其特征在于：
所述2第一发生器输入端，包括：串入指示灯
3、根据权利要求1一种墙壁线断路位置判断装置，其特征在于：
所述装置3发生器输出端接入4故障线路
4、根据权利要求1一种墙壁线断路位置判断装置，其特征在于：
所述5电磁信号接收器接收信号，有蜂鸣声为正常线路，无蜂鸣声为墙壁线断路处
三、技术领域
本实用新型涉及井站队领域墙壁线，具体说是一种能够方便快速查找出墙壁线断路位置判断的一种装置。
四、背景技术
在电工工作中，（1）查找墙壁线故障时，必须了解墙壁线走向位置才能准确的判断故障点逐段进行排除。 （2）在检查线路或导线断路时很难确定具体位置，一般都用分段排除法一段一段用万用表来测量。即使排除了故障点导线也受到了损坏。如果在墙内就得重新穿线有时还抽不出来，没有办法就得重新复明线根据上述问题制作了本装置。查找墙壁线断路处造成劳动强度大，工作效率低等问题。
五、实用新型内容（使用方法）
有鉴于此，本实用新型提供一种井站队墙壁线断路位置判断的一种装置，以解决墙壁线断路时在查找断路处的位置，过去寻找墙壁线断路处分段查找，实在没有办法就更换整个线路，造成劳动强度大，工作效率低等问题。
本实用新型提供一种墙壁线断路位置判断装置，包括：
1、一种墙壁线断路位置判断装置，其特征在于，包括：首先断开故障线路电源
电源1给发生器输入端2供电，发生器输出端3接到故障线路一条线上4 用电磁信号接收器5靠近故障线路.正常线路有蜂鸣声，无蜂鸣声为断路处，为故障点
2、根据权利要求1一种墙壁线断路位置判断装置，其特征在于：
所述2第一发生器输入端，包括：串入指示灯
3、根据权利要求1一种墙壁线断路位置判断装置，其特征在于：
所述装置3发生器输出端接入4故障线路
4、根据权利要求1一种墙壁线断路位置判断装置，其特征在于：
所述5电磁信号接收器接收信号，有蜂鸣声为正常线路，无蜂鸣声为墙壁线断路处
六、本实用新型至少具有如下有益效果：
该成果该装置携带方便，使用便捷，适用于站库值班室、办公室和家庭住宅等处，应用前景广，在生产、生活中非常实用。
经济效益
：装置制作成本100元，能够快速准确判断断点位置，及时恢复线路，保证生产安全运行。
。
本实用新型实施例的一种墙壁线断路处判断装置，工具主体有发生器输入端，发生器输出端接入线路，电磁信号接收器通过无蜂鸣声音判断故障点，效果很好，检查故障准确率高。方便、实用、减少劳动强度、节约材料。
附图说明
通过以下参考附图对本实用新型实施例的描述，本实用新型的上述以及其它目的、特征和优点更为清楚，在附图中：

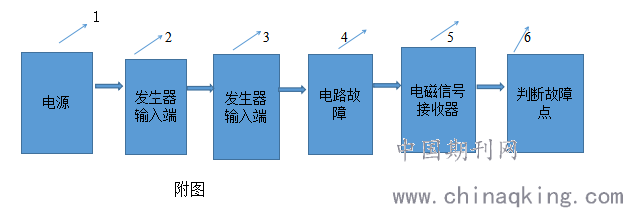

附图1是本实用新型墙壁线断路位置判断装置方块示意图
图中1-电源 ，2-发生器输入端，3-发生器输出端，4-故障线路，5-电磁信号接收器，6-故障点
具体实施方式
电源1（插头、指示灯）与发生器输入端2串接，发生器输出端3接入故障线路4，电磁信号接收器5接受信号，将被查电缆或有故障线路，从原电源线路和负载线路上断开。即电缆或故障线路与电源及负载无关。（2）将信号发生器输出线。接到故障电缆或故障线路上，发生器发出信号传送到故障电缆或故障线路上。正常情况下，靠近电缆或导线位置接收器器能收到导通信号。若没有电缆或故障线路断路就收不到信号。可根据上述方法来应用本装置。（3）本装置可在故障电缆或故障线路400mm距离范围内有效但是值得说明的是，本实用新型并不限于这些实施例。在下文对本实用新型的细节描述中，详尽描述了一些特定的细节部分。然而，对于没有详尽描述的部分，本领域技术人员也可以完全理解本实用新型。
此外，本领域普通技术人员应当理解，所提供的附图只是为了说明本实用新型的目的、特征和优点。
同时，除非上下文明确要求，否则整个说明书和权利要求书中的“包括”、“包含”等类似词语应当解释为包含的含义而不是排他或穷举的含义；也就是说，是“包含但不限于”的含义。
该装置携带方便，操作方法简单，能够减轻员工的劳动强度，方面生产，以采油矿为例，全矿小队20个，每月平均5次墙壁线出现断路，小队过去费时费力，难以找到断点，处理时穿线造成工作量大，或者破坏多处墙壁，带来很大的工作量，现在有了本装置。很快找到断路处进行处理，节省劳力去干别的工作。
现在出现墙壁线故障。能够在第一时间找到断路处，能够快速恢复生产，减少不必要的对墙壁破坏在恢复的工作过程。
以上所述实施例仅为表达本实用新型的实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形、同等替换、改进等，这些都属于本实用新型的保护范围。
作者简介：
高法忠 采油一厂三矿 培训师 采油高级技师
黄博 采油一厂七矿试井队 测试中级工技术大赛选手
刘莉 采油一厂二矿 采油高级技师
张振江 采油六厂一矿维修队 注输泵技师
徐公义 采油一厂四矿 采油高级技师
