轨道交通自动售检票(AFC)系统故障分析诊断与处理

发表时间:2020/11/5   来源:《科学与技术》2020年第19期   作者:郭力玮
[导读] 现阶段,随着轨道交通的发展,促使越来越多的人选择轨道交通的方式出行
        郭力玮
        陕西城际铁路有限公司 陕西省咸阳市 461000

        摘要:现阶段,随着轨道交通的发展,促使越来越多的人选择轨道交通的方式出行,再轨道交通中应用的自动售检票(AFC)直接为各位乘客提供便利的服务,但是其设备系统的好坏会对服务水平造成影响。在高强度运行下,AFC系统的故障发生率也逐渐提升,严重降低服务的质量,影响轨道交通的便利性。因此,本文主要阐述AFC系统构成,并对AFC系统故障进行分析和诊断,明确其故障类型,提出故障处理策略,进而保证系统的功能。
        关键词:轨道交通;自动售检票系统;故障;分析诊断;处理
引言
        在城市化发展进程不断加快的背景下,人口逐渐向城市核心圈进行发展,汽车的保有量逐渐增长,导致城市交通拥堵问题逐渐凸显。发展公共交通成为解决交通拥堵问题的关键手段。轨道交通作为城市共同交通系统的重要构成,具备运量大、效率高、节能、准确等优点,成为各个城市缓解交通压力的主要手段。目前,在轨道交通中AFC系统成为重要的系统,会对广大乘客提供便利服务,其质量会直接影响服务的质量。但是大多数的AFC设备建设都是一个车站一台设备,在长时间运行情况下,很容易出现各种故障问题,影响其正常运行,这就需要及时对故障问题进行分析和诊断,并有效处理。
一、自动售检票系统构成
        AFC系统主要以主控单元作为核心,由阻挡装置、声光处理装置、车票处理装置、圣光提示装置等模块构成,包括读写器、回收器、通道控制器、扇门装置、传感器、报警装置以及电源模块等。
二、轨道交通自动售检票系统故障分析诊断
        轨道交通中的自动售检票设备构成具有较强的复杂性,主要包含阻挡装置、主控电气设备等,在运行过程中容易出现各种故障问题,产生各种不同的故障后果。通过对故障进行定性分析可以发现,故障发生率和设备的材质、属性等有一定的关系。因此,再对轨道交通自动售检票系统进行故障分析和诊断的过程中,应该从故障属性角度入手,对故障进行分类,主要分为机械故障和电气故障两个类型。
        对于机械故障而言,主要是设备的机械系统没有在正常状态下运行,导致功能丧失等。从结构上来看,这种故障主要是零件损坏或者零件之间的连接被破坏等,比如零部件磨损、断裂、变形,以及配合件的间隙增大,固定位置出现松动等。针对机械故障需要定期进行检查和维护,及时发现问题并处理。
        对于电气故障而言,主要是由于电气设备在运行的过程中发生了故障问题,比如元器件应用时间较长出现老化问题、设备接触不良、线路电路、电压变化、接地不合理、雷电影响等因素所导致的故障问题,在分析和诊断的过程中需要从设备的构造、运行原理、性能等角度入手,对设备中的接线、电压数值、电源模块等元件进行详细的检查,判断其是否出现故障问题,是否达到应用寿命等。
        通过上述对设备故障进行分类,可以将AFC系统的故障分为扇门故障、读写器故障、回收模块故障、网络故障、乘客通道显示器故障等,前三种属于机械故障,后两种属于电气故障。
三、轨道交通自动售检票系统故障处理
        对于轨道交通自动售检票系统故障的处理来说,应该制定相关的故障维修与维护测量,并采用预防性的维修策略。
(一)针对自动售票机不出票问题的处理策略

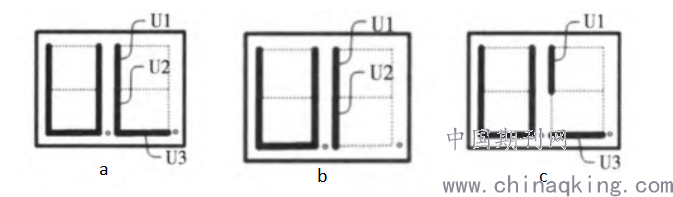

        针对这一故障问题应该先对通道上进行检查,看其是否有两张票卡,进而判断传感器的状态,说明在出口位置有一张票卡,这时可以手动将其取出之后在尝试发出售卡命令。假如问题依旧没有有效解决,就需要在正常状态下对传感器状态进行检查,检查传感器的状态是否如如图1(a)所示,假如如图1(b)所示,表明票箱处于冒顶的状态,这时系统会下降票箱的电机,一直到能够正常发卡为止。假如传感器的状态如图1(c)所示,表明票箱的电机没有达到发卡的位置,这时就可以电机维护面板中票箱的上升键,将电机上升到发卡的位置,一直到显示出图1(a)。

图1
另外,通过对自动售票机故障问题进行总结,发现其出了存在发票故障问题之外,还存在纸币模块故障、硬币模块故障问题等。针对这些故障问题的维护和维修,应该加强日常巡检和保养,对系统运行情况进行巡查和监控,记录数据,针对突发故障问题应该及时进行修理和更换,做到防患于未然。
(二)针对车站终端设备故障
        对于车站终端设备故障的维护和维修,可以将其运行周期划分为三个时段,分别为初期、中期和后期,不同时段采用不同的维护和维修策略。在初期,主要为设备运行的2-3年内,由设备厂商进行维修。由于初期阶段缺乏相关运行数据,乘客操作不太熟练,维修人员对设备的熟悉程度较低,这一阶段是故障发生的高频阶段,维修工作量较大,而且设备正处于质保阶段,主要由生产厂商进行维修。在中期,主要为设备运行的3-8年内,这一阶段设备运行较为稳定,出现的故障类型也较为稳定,维修人员的技术已经趋于成熟,掌握的故障数据也较为丰富,在维护和维修过程中主要以保证设备可靠性而进行预防性维护。在后期,主要为设备运行的9-10年内,这一阶段为设备使用的后期,即将达到设备的使用寿命,各种故障问题频繁发生,维修和维护工作量增加。这一阶段的维护和维修工作主要是故障抢修和设备更新等。
总结
        总之,轨道交通自动售检票(AFC)系统的应用进一步轨道交通的便利性和服务性,环节交通压力的同时,完善交通网线。针对其系统中存在的故障问题,应该积极进行分析诊断,结合设备运行阶段,明确故障类型,制定科学合理的维护和维修测量,及时处理故障问题,保证系统的正常运行,进而为乘客提供更加便利的服务。
参考文献:
[1]姜悦.AFC系统标准化建设研究[A].天津市电子学会、天津市仪器仪表学会.第三十三届中国(天津)2019’IT、网络、信息技术、电子、仪器仪表创新学术会议论文集[C].天津市电子学会、天津市仪器仪表学会:天津市电子学会,2019:4.
[2]王怀东.自动售检票系统RAMS可靠性、安全性研究与分析[A].天津市电子学会、天津市仪器仪表学会.第三十三届中国(天津)2019’IT、网络、信息技术、电子、仪器仪表创新学术会议论文集[C].天津市电子学会、天津市仪器仪表学会:天津市电子学会,2019:4.
[3]陶汉卿,李文波.基于故障树的城市轨道交通AFC智能故障处理教学系统设计[J].广西教育,2019(27):187-189.



姓名:郭力玮   出生年月:1993年2月9日   性别:男  民族:汉  籍贯:陕西汉中   毕业院校:济南大学  毕业专业: 机械工程及自动化  学历:本科  职称:助理工程师 研究方向:轨道交通自动售检票故障诊断与处理   工作单位: 陕西城际铁路有限公司
