吴佳乐
中国石油辽河油田勘探开发研究院，辽宁 盘锦 124010
摘要：基于偏移距矢量片(Offset Vector Tile)处理技术是一种有效的宽方位处理方法，能够提供振幅和方位信息保真的叠前道集,以及解决宽方位采集的各向异性问题,因此,对该技术进行深入研究,主要包括OVT道集的抽取、数据规则化、OVT域叠前时间偏移以及方位各向异性校正等技术。通过对辽河东部凹陷红星地区高密度宽方位地震资料的应用，基于OVT域的处理，可以充分利用宽方位地震资料的优势,消除方位各向异性时差,使偏移剖面成像精度得到提高。
关键词： OVT 规则化； 各向异性校正
0 引言
近年来，辽河盆地主要以高密度宽方位观测系统进行地震资料采集，得到多块高密度宽方位地震资料。为了充分挖掘高密度宽方位地震信息，本文以辽河东部凹陷红星地区高密度宽方位为例开展OVT域处理技术研究。通过OVT域处理技术的应用，解决方位各向异性及由于覆盖次数不均造成的种种处理问题，改善处理效果，提高处理精度。
1 OVT域道集的抽取
OVT道集是十字交叉排列的一个数据子集，大小等于2倍接收线距和2倍炮线距之间的区域。对于红星地区高密度宽方位采集的地震资料，观测系统类型为36线8炮352道正交，覆盖次数为396次。理论上每个十字排列子集可以细分为396个OVT子集，但是由于变观影响，实际划分的OVT子集数会多于396个。根据每个OVT道集面元覆盖大小，进行取舍，将面元覆盖少的OVT道集进行剔除，剔除后的OVT个数为396个。
2 OVT域叠前数据处理
OVT域道集同时具备叠前和叠后两种数据属性，可以应用多种针对三维叠加体的去噪技术，例如FKK3D、RNA3D、TauP去噪等。另外，OVT域道集保留了方位角信息，在OVT域进行数据规则化处理更加保真。OVT域数据处理主要包括数据规则化、去噪和能量补偿三步。
（1）OVT域数据规则化
由于野外障碍区的存在，OVT划分后仍存在数据不规则问题，会导致在OVT道集不是严格的单次覆盖，并且还存在空面元，影响后续去噪和偏移处理。因此，OVT域数据规则化是必要的。通过OVT域规则化使每个OVT域矢量片成为一个单次覆盖剖面，后续的处理都是基于该矢量片进行。
由于火成岩发育区资料的信噪比低，本次针对红星地区高密度宽方位资料采用一种新的数据规则化思路。首先通过对角OVT域借道，对较大孔洞进行充填，然后利用傅立叶变换规则化技术对剩余的小孔洞进行插值补洞，达到了插入最少的数据进行了数据规则化处理，最大限制的保证数据的真实性（图1）。
.png)

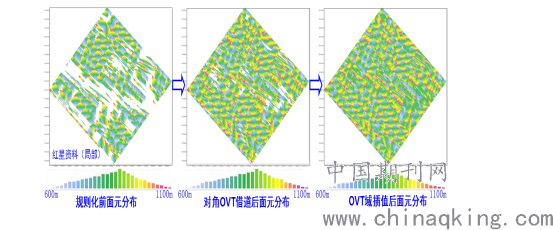

图1 OVT域规则化前后面元分布
通过规则化前后的偏移剖面对比，可以看出，规则化后，偏移划弧现象变轻，目标区的偏移效果得到进一步的提升。
（2）OVT域去噪
每个OVT域大道集相对于一个叠加数据体，有效信号的空间连续性好，有利于随机噪音的压制，提升火成岩下伏地层资料信噪比。针对红星资料本次采用了OVT域中值滤波和三维FK滤波技术来提升资料信噪比，在此基础上还进行了Tau-p域随机噪音压制，
从压制技术前后的单次剖面对比，可以看出，去噪后资料的信噪比得到明显的提升。
（3）OVT域能量补偿
由于OVT域偏移是在每个OVT矢量片上进行，因此，在每个OVT域矢量片上进行能量均衡可以减少偏移划弧现象，提升偏移成像质量。针对红星资料，本次采用基于增益算子的空间补偿技术，从应用效果可以看出，采用空间相对振幅补偿后，资料的能量得到进一步的均衡。
3 OVT域偏移及各向异性校正
OVT域叠前时间偏移与常规共偏移距叠前时间偏移方法一样，本次红星资料采用GeoEast系统进行偏移，OVT域偏移后，按照
相同偏移距范围内方位角按顺序周期变化抽取蜗牛道集。由于地层沉积过程中受沉积环境变化，岩性也会在横向上发生变化，所以横向各向异性在地下介质中普遍存在，导致偏移道集不平。因此，针对OVT域偏移道集需要进行HTI各向异性校正。
通过拾取蜗牛道集的时差，反演出快慢波速度和快波方位，然后对蜗牛道集进行校正，可以提高全方位偏移成像质量，并可以为后续的裂缝预测提供多种快慢波速度、裂
缝方位等多种属性。
.png)

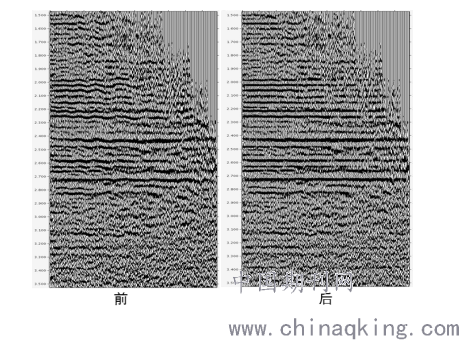

图2 OVT偏移道集校正前后对比

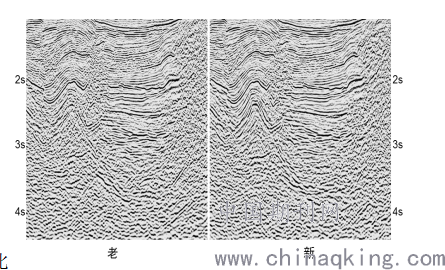

图3 新老成果剖面对比
图2是各向异性校正前后偏移道集对比，可以看出，校正后道集的各向异性得到消除，道集更平。图3是红星地区新老成果对比，可以看得通过OVT域处理应用后，新成果的成像质量明显提升，断裂更加清楚，火山岩内幕信息更加丰富。
4 结束语
针对高密度宽方位三维地震资料的处理，OVT域处理技术是一项关键技术。通过OVT域处理能够保留方位角信息，同时还能得到高品质的偏移道集和剖面，为后续叠前反演和裂缝预测打下坚实的基础，
参 考 文 献
[1] 马渊明，杨雪霖，张丽梅，等.GeoEast-OVT宽方位处理技术[J].石油工业计算机应用于；石油工业计算机应用；2018年Z1期
[2] 袁燎，张丽娟，温铁民，等.OVT域处理技术在准噶尔盆地东部致密油勘探中的应用及效果[J].长江大学学报（自然版）；2015年35期
