张军岩
中国石油天然气股份有限公司广东石化分公司，广东省揭阳市 522000
摘要：在线分析仪表在石油化工生产装置中发挥着重要的作用，起到了减轻工人劳动强度、及时采集生产运行参数、提高产品质量、保障生产装置安全经济运行等作用。本文主要介绍了几种在线分析仪表在石油化工生产装置中的具体应用，以及在线分析仪表故障管理与维护措施。
关键字：在线分析、仪表、处理、故障、化工
1 在线分析仪表的构成及其具有的特点
石油化工生产装置中的在线分析仪表，一般包括微量水分析仪、气相色谱仪、热导分析仪、红外气体分析仪等分析仪表，为了保障生产装置的安全生产运行，必须保证在线分析仪表的正常运行，加强在线分析仪表的日常管理，提高在线分析仪表的准确率和投用率，使在线分析仪表更好地为石油化工生产装置服务。
在石油化工生产装置中应用的在线分析仪表功能相对比较独立，分析仪表通常以成撬安装的结构型式出现，独立满足对管道中介质工艺参数实现实时在线监测的要求。如图1 在线分析仪表的组成系统所示，一部分在线分析仪表配置有前级预处理系统，被检测的管道介质通过采样和前级处理单元，在此进行过滤、降温、脱水等适当的预处理后再进入到分析仪表中，通过对介质的化验分析，以完成对管道中工艺介质参数的实时检测、数据传输和系统控制。
.png)

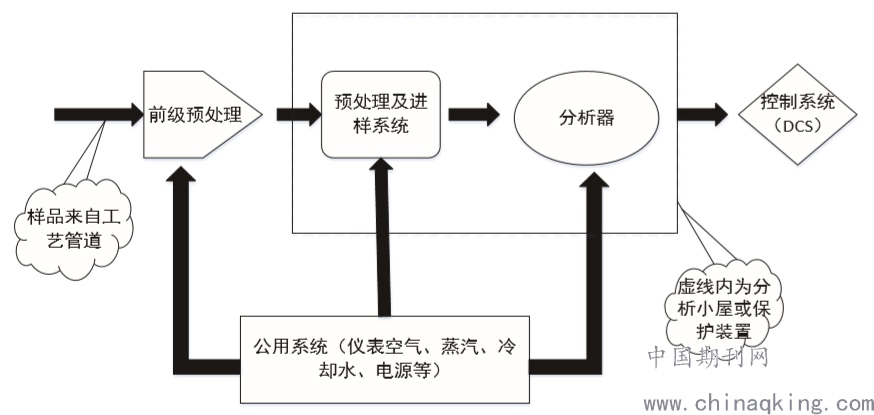

图1 在线分析仪表的组成系统
在日常生产过程中要保证在线分析仪表的完好性，仪表运转正常，性能良好，使在线分析仪表的整机和零件完好，各接触件之间接触良好，仪表的紧固件无松动的现象，仪表的运行环境符合设计要求，防爆等级满足仪表的技术要求和质量标准要求，满足石油化工生产装置对工艺参数的在线分析要求。
2 在线分析仪表在石油化工生产装置中的具体应用
在线分析仪表与传统的化验室分析仪器相比，具有实时监测、化验分析数据实时传输的优点，可以保证生产装置根据数据参数操作做出及时的调整，提高石油化工生产装置的运行效率。
1）在线气相色谱仪，主要用于对苯、丙烯、液化气、甲苯、油品等组分含量进行在线分析 。
硫化物含量的检测是石油化工产品检验的重要质量指标，它不仅对腐蚀性、抗氧性、安定性等有重要影响，而且对石油化工生产工艺也有一定的危害性，因此，需要采用气相色谱分析技术对油品中硫的含量进行准确检测分析。气相色谱分析仪具有取样量少、分析速度快、效能高、定量检测结果准确等优点，但气相色谱分析技术缺点是很难将大分子硫化物分析出来，检测分析结果容易受到油品结构的影响。
2）氧化锆分析仪，主要应用于烟道气体中氧含量的连续监测或加热炉燃烧情况的实时监控，以保证燃烧效率，根据氧化锆分析仪测取的参数，生产操作人员可以更好地调节空气燃料比，促使燃料燃烧更加充分，降低生产成本，提高生产工艺过程的稳定性，减少环境污染。
3）红外线气体分析仪是光学分析仪器之一，在石油化工生产装置中多用于连续分析混合气体中的气体浓度，例如：CH4、CO、CO2和NH3等气体。根据化工生产和中对不同测量范围、不同浓度、不同气体等要求，选取符合相应要求的分析仪，以达到高稳定、高精度和高实效性连续监测和数据记录的要求。红外线气体分析仪具有反应速度快、灵敏度高、测量范围宽、选择性好等特点。
4）在线pH计，主要用于生产装置中要求连续监测介质的 pH值。介质中pH值的高低直接影响着生产控制系统安全稳定运行，将pH值稳定控制在一定的范围内才能保证生产装置安全环保运行。在线pH计的优点是数据处理速度较快、性能稳定、精度高、准确性好，其缺点是电极维护比较难。
5）在线 COD 分析仪，主要用于反映化工排放水体中还原性物质的综合指标，由于水体中还原性物质主要是有机物， 因此 COD 可以作为衡量排放水体中有机物污染程度的重要参数，是石油化工生产装置废水排放的主要监测参数之一。
6）电导率仪，主要用于对污水处理系统开展实时在线连续监控，通过测量水的纯净度来确保生产装置外排污水达到相应的国家标准要求 ；
7）在线总硫含量分析仪，主要用于汽油脱硫装置对成品油和原料油中的硫含量进行在线实时连续监控，以严格把控原料质量和相应产品质量。
8）轻烃及氧含量分析仪，主要用于实时分析生产装置中的工艺气组分，以便完成相应的工艺处置。
3 在线分析仪表故障管理及维护措施
1）在线分析仪表在使用过程中会发生堵塞、结焦、漂移、示值偏差、频繁波动、元件损坏或失效等一些不可控制的故障。在线分析仪表发生故障的原因主要有以下几个方面 ：电子器件故障及线路故障，预处理系统故障，仪表程序故障，辅助设备设施易损件故障以及仪表后路排放不畅等。 因此，要及时进行故障处理与加强日常维护，以保障生产装置正常运行。
2）提高运行维护人员的技术水平。石油化工生产装置中的在线分析仪表种类繁多，用途多样，因此需要在生产运行和日常保养的过程中培养一支相对稳定的在线分析仪表维护队伍，运行维护人员不断积累故障处理经验，提升仪表技术水平，并采取新科技手段来解决仪表的故障、养护与管理问题，确保化工在线分析仪表保持良好运行工况。
3）加强仪表设备检查力度。要定期对在线分析仪表设备进行检查，及时发现问题并解决。另外，仪表管理人员需要充分利用实验室化验分析设备，定期开展在线分析仪表输出值与实验室化验分析结果的对比，对在线分析仪表的工作性能与状态进行定期的检验与评估，以充分发挥在线分析仪表的技术优势，提升化工装置运行效率。
4）提高管理意识。在线分析仪表设备管理人员要不断提高管理意识，明确在线分析仪表设备相关组件的使用寿命和更换周期，根据仪表运行情况做出正确判断，合理掌控仪表设备配件更换周期，保证在线分析仪表的正常稳定运行。
结束语
随着在线分析仪表在石油化工生产装置中的普遍应用，提高了石油化工生产自动化控制水平，新型在线分析仪表更加智能化，它将使石油化工生产过程更加安全稳定，运行效率更高，产品质量更高，有利于提升石油化工企业的经济效益。
参考文献
[1]薛伟.石化企业在线分析仪表的应用及故障排除[J].化工设计通讯,2020,46(05):118-119.
[2]万臣.关于在线分析仪表的建设、运维及管理的探讨[J].化工管理,2020(01):99-100.
[3]陈瑜,刘玉均.在线分析仪表的应用与管理[J].科技资讯,2019,17(13):60-62.
