一种包装机条盒纸供给到位检测装置

发表时间:2020/11/5   来源:《科学与技术》2020年第19期   作者:马远
[导读] ZB45 包装机组是意大利GDX2卷烟包装机国产化后的设备编号,

        马远
        河南中烟工业有限责任公司  450000
        摘要:ZB45 包装机组是意大利GDX2卷烟包装机国产化后的设备编号,自引入我国以来已经在我国烟草行业全面推广,该机组每分钟可以生产400 包卷烟。此机组的辅机条盒纸供给是由条盒吸风嘴在固定相位吸附后送入条盒纸输送通道。在实际运行中发现,条盒纸进入包装工位后没有任何到位检测装置,当出现条盒下降歪斜或是下降不到位的情况时,设备不能有效检出并剔除,造成产品质量隐患。为了解决上述问题,研制出一种包装机条盒纸供给到位检测装置来对条盒纸供给到位进行检测。
        关键词:包装机;条盒纸;供给到位;检测

一、前言
        意大利GD公司生产的GDX2卷烟生产机组,结构简单,运行稳定可靠,自动化程度高,且维护保养方便,故被我国烟草企业广泛采用,机组国产化后命名编号为ZB45。此机组的额定生产能力为400包/分,由上游机和下游机组成。上游机完成卷烟的小盒包装,下游机完成小盒透明纸,条盒以及条盒透明纸的包装。下游机在进行条盒包装时,条盒纸供给是由条盒吸风嘴在固定相位吸附后送入条盒纸输送通道,经过两个机械式压辊输送进入包装工位,此时推烟杆将已经排列好的烟包推出,通过挤压作用,在条盒纸预制折痕处折叠完成条盒包装。在实际运行中发现,条盒纸进入包装工位后没有任何到位检测装置,当出现条盒下降歪斜或是下降不到位的情况时,设备不能有效检出并剔除,造成产品质量隐患。
二、目前现状
        条盒纸在条盒输送通道中输送时,因为输送通道的机械结构设计,条盒纸的到位完全是靠机械输送压辊来保证,当压辊发生磨损或是压辊调整精度错误,条盒纸输送发生不到位的几率很大,如果有任何一张条盒纸的供给到位出现问题,条盒歪斜或是条烟纸粘连造成条盒在输送通道内发生堵塞,后续条盒会被卡在条盒输送通道内产生堵塞,条盒的包装过程出现问题,由于条盒纸进入包装工位后没有任何到位检测装置,故当出现这种情况时,设备没有任何的处理程序,设备存在设计缺陷。
三、硬件组成及控制原理
针对包装机条盒输送通道存在的问题,设计一种包装机条盒纸供给到位检测装置,能够实时监测条盒纸供给到位情况,消除设备隐患,提高产品合格率。
该装置的硬件组成包括分别设置在包装纸条盒纸折叠工位两侧的第一检测传感器、第二检测传感器、控制用的PLC和以及设置在包装机推杆行程上的位移传感器。第一检测传感器、第二检测传感器和位移传感器的输出端接入到控制PLC的输入端,同时还包括有声光报警器, PLC的输出端分别连接声光报警器和包装机控制器的输入端,第一检测传感器、第二检测传感器根据检测的精度要求,均采用反射式光电传感器。
该装置的运行原理是通过在现有的包装机上条盒纸到位工位的左右两侧分别加装两个反射式光电传感器,同时在现有包装机的推杆行程上加装位移传感器。当设备运行时,包装机的推杆产生位移,被位移传感器感应到,此时表示要对已经默认到位的条盒纸进行包装折叠了,此时再去检测两个反射式光电传感器的输出是否为高电平,如果检测到即表示条盒纸到位正常,如果只有任意一个传感器检测到或是两个传感器都检测不到即表示条盒纸产生歪斜或是条盒纸的输送发生堵塞,故而此次折叠的条盒纸不合格,控制PLC发出报警信号,声光报警器动作,提示操作人员注意,同时报警信号也会被送到到包装机的控制器中,包装机控制器会针对报警的条盒纸产品进行剔除动作,如果条盒纸到位不合格信号连续出现,控制PLC会发出停机信号到包装机控制器,将设备停下,从而提高的产品的合格率。下图即为到位检测装置的控制原理图。

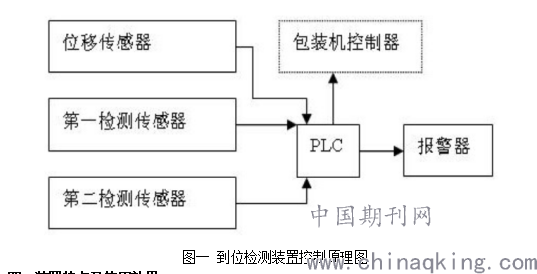

图一 到位检测装置控制原理图
四、装置特点及使用效果
包装机条盒纸供给到位检测装置通过反射式光电检测安装在条盒纸到位工位两端,采用非接触式的检测方式对条盒纸进行检测,保证精度的同时又不对原有的机械输送过程产生影响 ;既能对条盒纸到位情况进行检测,还能对条盒纸残缺进行初步检测,防止不合格的条盒纸进入下道生产工序,结构简单,设计巧妙,运行稳定可靠;有效解决设备隐患。
    此套条盒纸供给到位检测装置有效弥补了设备没有条盒到位检测的缺陷,实现了条烟输送可控可查目的,可以提高设备的稳定性,提升了设备的自动化水平。此套装置推广至生产机组使用后,运行可靠稳定,有效提高了产品质量。


参考文献:
[1]孙志强 贾会志。ZB45/ZB25型包装设备电气维修【M】河南;河南科学技术出版社,2014.
