张红军
河南中烟工业有限责任公司许昌卷烟厂 河南省许昌市 461000
[摘要] 振动输送机广泛用于冶金、煤炭、建材、化工、食品等行业中不规则物料输送。具有结构简单、安装、维修方便、能耗低、噪音低等优点。也是是烟草加工过程中必不可少的输送设备，振动输送机主要由机架、槽体、摆臂、平衡体、传动装置等组成。其中由于摆臂内的圆柱形减震橡胶条因长期反复变形摩擦容易磨损。胶条磨损后造成摆臂与连接座发生松动、脱落，影响设备运行稳定。本文对振动输送机摆臂胶条磨损后造成摆臂脱落的原因进行分析，以及相对应的解决措施展开相关论述。希望可以提供一些有价值的参考意见。
[关键词] 振动输送机 摆臂 减震橡胶 磨损 解决措施
[引言] 振动输送机是烟草制丝生产线上的常用的输送设备之一，也是应用最多设备之一。其基本功能是通过振动将物料松散并传递到下一工序。振动输送机主要由机架、槽体、摆臂、平衡体、传动装置等组成。输送过程中，烟草物料在槽体内沿着运输方向产生抛掷，使物料向前移动，直到落下与槽体再次接触，又重新得到加速度而再次被抛起前移。如此重复进行，从而实现输送物料的目的。具有结构简单、安装维修方便、运行噪音低和能耗低等特点。
一、现状及问题
由于烟草加工行业所用振动输送机多为摆臂式振动输送机（图1），机架、槽体、平衡体通过摆臂连接，而机架、槽体、平衡体与摆臂的连接是通过圆柱形减震橡胶条实现的。在振动输送机运行时，传动装置同时驱动槽体与平衡体做方向相反、振幅相等的谐振，从而使得槽体的惯性力与平衡体的惯性力保持相互平衡，减少了槽体对机架的振动。同时摆臂内的圆柱形减震橡胶条反复变形并与摆臂座及摆臂内孔摩擦产生磨损。振动输送机长时间运行后摆臂内的圆柱形减震橡胶条磨损变小。使摆臂与机架、槽体、平衡体连接发生松动、脱落。而振动输送机位置多处于通道上方或物料上方，脱落的摆臂和减震橡胶条易造成意外伤害和混杂入烟草物料内，因此影响设备运行安全及产品质量。
.png)

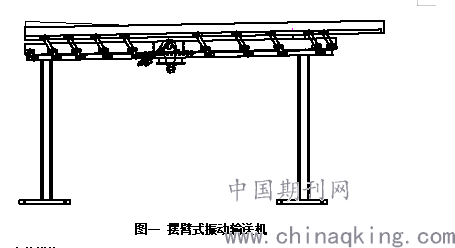

图一 摆臂式振动输送机
二、改善措施
设计一种振动输送机摆臂防脱装置，防止烟草加工用振动输送机摆臂及其内部减震橡胶条的脱落。避免摆臂脱落造成的意外伤害及其内部减震橡胶条脱落混杂入烟草制品内。同时具有成本低廉，安装方便，不需要改变摆臂原有设计，适用范围广等优点。为保证设备安全运行及产品质量奠定了较好基础。
根据原有振动输送机摆臂（图二）结构及尺寸，设计并加装防脱装置包括防脱挡板、膨胀锥、张紧锁扣等部件；
.png)
图二 摆臂式振动输送机
防脱挡板为设有中部圆形安装孔的方形挡板，膨胀锥为中部设有M10内螺纹的四方型锥体结构，张紧锁扣装置配合膨胀锥可安装于摆臂安装座中部，长方体中部设有与膨胀锥配合的四方锥内孔，并在四方锥内孔四周设有等分四面体。M10×60外六角螺钉贯穿防脱挡板、张紧锁扣、与膨胀锥中部内螺纹连接。整个摆臂防脱装置安装于振动输送机摆臂上中下三个支座内孔中，振动输送机摆臂防脱装置（图三）输送机摆臂支座后，通过旋紧M10×60外六角螺钉，带动膨胀锥后移并楔进张紧锁扣，由于膨胀锥的楔进导致张紧锁扣向外膨胀与输送机摆臂支座咬合，将整个摆臂防脱装置固定在振动输送机摆臂支座处。
.png)

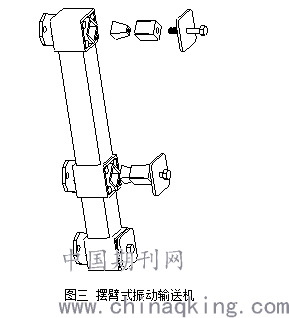

图三 摆臂式振动输送机
三、效果
使用过程中防脱挡板、张紧锁扣、膨胀锥依次用M10×60外六角螺钉串联一起。并将中部设有M10内螺纹膨胀锥与M10×60外六角螺钉啮合后。整体再将整个摆臂防脱装置装入摆臂安装座长方体的内孔中。由于防脱挡板大于摆臂的内孔，通过顺时针旋转M10×60外六角螺钉使其与四方型锥体结构的膨胀锥之间的距离逐渐变短，四方型锥体结构的膨胀锥逐步进入张紧锁扣装置内部。并将张紧锁扣内的四方锥孔膨胀大，使张紧锁扣外壁与摆臂安装座内孔发生抵触咬合。防脱挡板牢固被安装在摆臂的内孔外部。摆臂内孔的圆柱形减震橡胶条磨损变小后，摆臂及减震橡胶条在防脱挡板阻挡下无法脱落。
四、结论
安装振动输送机摆臂防脱装置后，可有效避免振动输送机长时间运行摆臂及摆臂内的圆柱形减震橡胶条发生松动脱落的现象。很好的保持了摆臂的整体结构，为保证烟草加工用振动输送机连续安全运行和产品质量奠定了良好基础。同时，具有成本低廉，安装方便，不需要改变摆臂原有设计，适用范围广等优点。为安全生产和保证产品质量具有较好的实用价值和推广应用意义。
[参考文献]
[1]??巩云鹏、田万禄等主编.?机械设计课程设计?.?沈阳：东北大学出版社?2000?[2]??孙志礼，冷兴聚，魏严刚等主编.?机械设计.?沈阳：东北大学出版社?2000?[3]??刘鸿文主编.?材料力学.?北京：高等教育出版社1991?
[4]??哈尔滨工业大学理论力学教研组编.理论力学.北京：高等教育出版社?1997?[5]??大连理工大学工程画教研室编.?机械制图.?北京：高等教育出版社??1993
