黄文汇
广西壮族自治区特种设备检验研究院 广西南宁市 530200
摘 要：本文对电梯自动救援操作装置的相关工作原理进行分析，并结合相关检验案例分析电梯自动救援操作装置存在的各项风险点，分析原因，提出纠正措施，以供相关人员参考。
关键词：电梯自动救援操作装置；风险评估；检验案例
前 言：
社会经济快速发展，人口逐渐增多，为缓解社会人口与土地资源利用的矛盾和压力，各种高层建筑不断被开发，这时电梯已经成为人们目前不可缺少的工具。但是在频繁使用的情况下，电梯出现故障，人群被困的问题时常发生。因此为解决此项问题，自动救援装置被研制出来。该装置不仅可使电梯在发生故障时使电梯快速进入运行状态，并且在此装置的帮助下，极大提升了电梯救援效率。本文结合相关检验案例分析自动救援装置可能存在的风险，并提出相关的纠正措施，保障电梯安全稳定运行。
1、电梯自动救援操作装置的工作原理
目前在电梯自动救援操作装置市场中（简称ARD），其装置主要构成为逆变模块、蓄电池组、变压器和控制模块等部件。当电梯因为外部供电网出现故障而发生停止问题时，继电器会失去电源供应，将电梯控制柜与外电网之间的供电线路切断，此时自动救援操作装置会自动接入到主回路中，在逆变模块升压之后，蓄电池组在升压作用下，可为电梯控制柜提供电能[1]。当电梯不处于开门区期间，此时由控制模块输出救援信号，促进电梯运行到最近层停止，然后将轿门和层门自动开启；当外部外网恢复供电状态时，该装置将不会继续为电梯控制柜继续供电，并时刻保持待机或者充电状态，随时准备工作。其工作原理如图1所示。
.png)

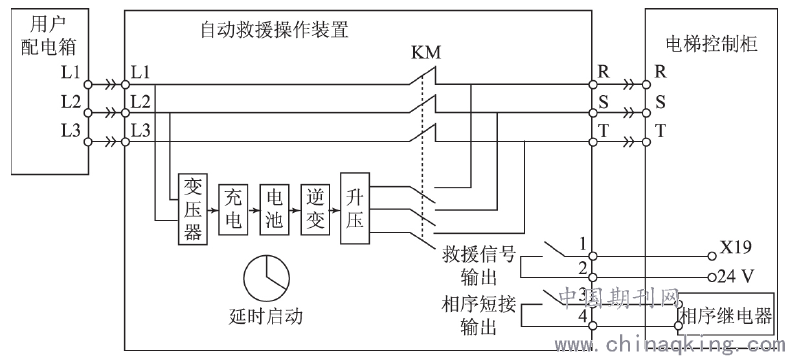

图1：电梯自动救援操作装置工作原理图示
2、检验案例简介
在2019年，某检验人员对某小区具有机房的乘客电梯进行定期检验，该电梯由杭州某电梯公司制造，其主要参数如表1所示。

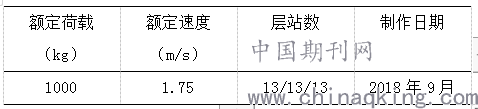

表1：电梯参数表
.png)
在检验人员模拟电梯正常运行时突然停电，将用户配电箱开关断开，发现该装置不能正常运行工作。然后检验人员将电梯主开关电源断开，在延迟5s之后电梯自动救援装置为电梯供电，电梯被驱使运行到最近层站停留。但是此时电梯轿门始终没有开启，经检查发现该电梯装置机械锁，如果有乘客停留在电梯内，则还需要外部人员开启才能获救，此时电梯不能达到自动开启平层门救人的效果。
经检验人员分析得知，该厂家所生产的自动救援装置其输出端与电梯控制柜连接中间并没有设置主开关，然后检查厂家配电箱发现主开关旁边带有辅助触点，其直接与该装置相互连接，实现电气连锁，正常情况下可以实现当主开关断开时装置内部的主接触器会随之断开，这时电源也将停止输出，此时则发现该辅助触点发生接线错误。进一步排查得知，电梯门的火线直接连接到配电箱的三项主开关的A相，造成该装置难以正常启动，同时导致门机缺电，电梯轿门和层门不能打开。
3、风险点与纠正措施
3.1风险点
经过对上述案例分析，本文对电梯自动救援操作装置所存在的风险点进行分析，具体如下。
（1）电梯主开关安装位置存在缺陷。一般在电梯日常检验期间，一般都会存在一定误区，当电梯主开关被断开时，如果该装置能够正常运行，则电梯会被驱使返回最近平层开门，此时装置存在效果。但是在实际运行中，该理解程度与检验要求存在不一致问题[2]。根据相关检验要求，当电梯主开关断开之后，ARD不能投入使用，此时则需要判断电梯主开关接入该装置的是输出端还是输入端。如果其安装在输入端，则主开关在关闭之后发现ARD没有外网检测功能，则认为电网断电，如果此时将其投入到运行中，则会发生安全隐患。如果主开关连接到ARD输出端，那么在主开关断开后，如果其没有外网检测功能，那么该装置也不符合检验规定的相关要求。因此对于自身不带有外网检测功能的ARD装置，应当将电梯主开关安装在ARD的输出端，保障该装置的顺利运行。
（2）自我故障检测功能失去效果。一般在电梯自动救援装置投入运行前，其控制主板都会实施故障检测、过流检测或者输出电压检测等，当在检测中发现故障时，可为电梯控制系统提供故障码。如果故障发生在电梯控制主板中，则不能实施电压检测，但是可将故障码传输给电梯。当ARD输出电压不足时，会出现电梯制动器开启时难以驱动电动机的问题，进而导致其拽引能力不足和电梯溜车的风险。
（3）装置安全位置不合理。虽然在电梯外网停电后会自动投入运行装置，但是不代表其可以在任何位置安装。在实际安装期间，很多厂家都会将该装置放置在没有机房电梯的电梯井内部，但是该装置的开关却没有连接到紧急操作控制柜内部。当因为该装置安装不当发生故障时，一定会造成电梯危险运行，当无法有效切断ARD对电梯控制柜供电过程中，会造成电梯安全隐患的存在。
3.2纠正建议
（1）在厂商制造电梯自动救援装置期间，需要严格安装检验规则要求，并做好详细安装作业指导书。
（2）电梯安装人员需加强对装置检验规则学习力度，学习最新检验规则与安装要求，并按照科学的安装作业指导书做好线路连接，严格做好自检工作[3]。
（3）检验人员在实施电梯自动救援装置检验期间，需对装置存在的风险点进行严格把关，并督促使用和维修单位及时调整整改措施，保证该装置能够稳定运行，保障电梯运行安全。
结 语：
综上所述，电梯装置对于人们的生活与工作有着十分重要的意义和作用，因此无论是生产厂家还是检验人员，都要时刻保证电梯装置与电梯自动救援装置的安全运行，进而保障人们的生命安全。
参考文献：
[1]黄奶秋.电梯自动救援操作装置安全应用探讨[J].中国特种设备安全，2019,35(09):24-28.
[2]卢明阳.电梯自动救援操作装置风险及相关检验案例分析[J].中国电梯，2019,30(13):46-49.
[3]廖静云.一则电梯自动救援操作装置检验案例的分析与思考[J].机电技术，2018(06):102-103.
