曲恒志 周伟 郭胜田 张铭刚 王秀娟 孙冰 王华东
国网烟台供电公司 山东烟台 265701
摘要：输电线路分裂导线用间隔棒的主要用途是限制子导线之间的相对运动及在正常运行情况下保持分裂导线的几何形状，现有的大多数间隔棒在调节上都会出现盲区，研制的可调节防舞动间隔棒，能够在安装时根据实际需求进行局部调节。
关键词：可调节；防舞动；间隔棒
引言
输电线路分裂导线用间隔棒的主要用途是限制子导线之间的相对运动及在正常运行情况下保持分裂导线的几何形状，按间隔棒的工作特性大体可分为两类，即阻尼型间隔棒及非阻尼型间隔棒。
现有的大多数间隔棒在调节上都会出现盲区，当需要对导线的相间间距进行微调时，大多数的间隔棒都无法进行相对位置的调节，在线路运行中易出现间隔棒歪斜、拉弓等现象，间隔棒起到防舞动的效果同时，也对线路的安全运行造成威胁。
1.研究内容
研制的一种可调节防舞动间隔棒，需要可以解决上大多数的间隔棒都无法进行相对位置的调节，从而影响工人的施工，从而导致工期被延长的问题。
一种可调节防舞动间隔棒，包括间隔棒本体，间隔棒本体的内部固定安装有固定杆，固定杆的外部活动套接有套接环块，套接环块的底部固定安装有伸缩套杆，伸缩套杆的外部活动套接有防舞动弹簧，伸缩套杆的底部活动安装有活动底座，活动底座的底部固定安装有固定中心块，间隔棒本体的内部活动安装有套接管，套接管的内部活动套接有限位内环。通过旋转安装的调节螺母可以调节螺纹连接杆伸出的长度，以便于工作人员对较远距离和较近距离的电线进行安装，来实现子导线相间间距的调整，通过套接管的两端贯穿间隔棒本体的延伸杆可以很方便的适应和弥补导线弧垂安装的误差，以便于工作人员进行调节。
2.可调节防舞间隔棒的设计

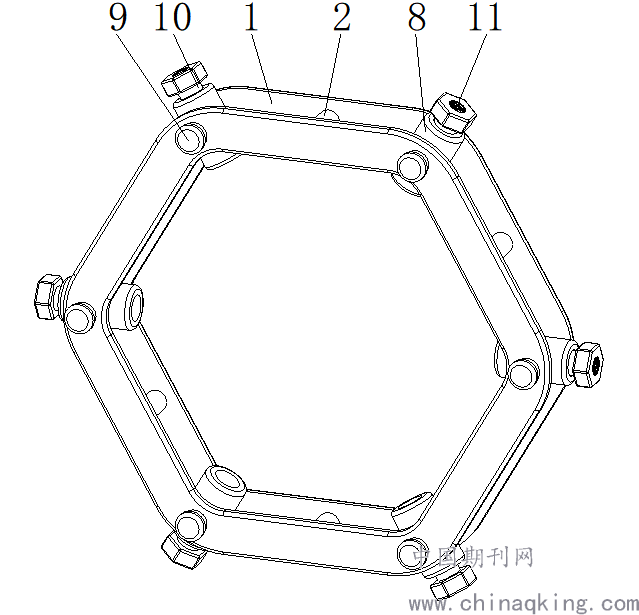

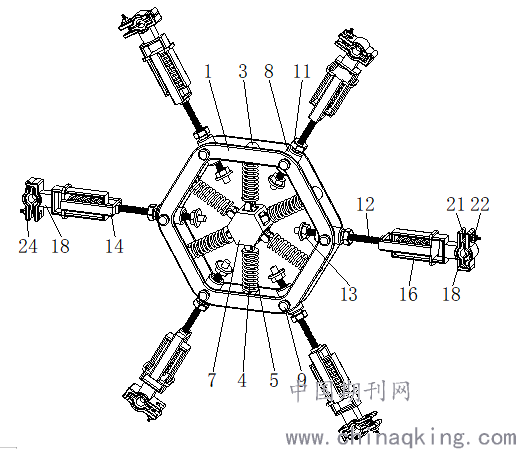

可调节防舞动间隔棒，包括1、间隔棒本体；2、固定杆；3、套接环块；4、伸缩套杆；5、防舞动弹簧；6、活动底座；7、固定中心块；8、套接管；9、延伸杆；10、限位内环；11、调节螺母；12、螺纹连接杆；13、固定螺母；14、固定安装框；15、限位杆；16、调节弹簧；17、活动安装框；18、连接臂；19、固定夹头；20、安装槽；21、活动螺栓；22、套接螺母；23、固定防滑夹块；24、活动夹头；25、活动防滑夹块。
.png)
.png)
3. 可调节防舞动间隔棒的使用效果
1）、通过旋转安装的调节螺母可以调节螺纹连接杆伸出的长度，以便于工作人员对较远距离和较近距离的电线进行安装，来实现子导线相间间距的调整，通过套接管的两端贯穿间隔棒本体的延伸杆可以很方便的适应和弥补导线弧垂安装的误差，以便于工作人员进行调节，且通过旋转安装的固定螺母致使与套接管进行接触，以此可以将螺纹连接杆固定住，致使整个连接结构更加牢固和稳定。
2）、通过工作人员调节完毕后，通过安装的调节弹簧可以支撑起固定安装框和活动安装框，以此可以便于连接导线的夹头进行自动微调和细调，以此可以实现子导线相间间距的自动调整，且安装的限位杆可以致使活动安装框和固定安装框保持水平位置的相对出入。
3）、通过呈圆周固定安装的六个伸缩套杆可以有效的支撑起间隔棒本体和固定中心块之间的相对位置，通过安装的防舞动弹簧可以有效的对产生的晃动进行位置相对摆动，以此可以同时抑制线路导线的同期舞动和不同期舞动，以此可以有效的保护该设备和子导线。
结语
一种可调节防舞动间隔棒的使用，通过旋转安装的调节螺母可以调节螺纹连接杆伸出的长度，以便于工作人员对较远距离和较近距离的电线进行安装，来实现子导线相间间距的调整，通过套接管的两端贯穿间隔棒本体的延伸杆可以很方便的适应和弥补导线弧垂安装的误差，以便于工作人员进行调节，能够有效的消除普通防舞动间隔棒的使用带来的缺陷，确保线路的安全运行。
参考文献：
[1]程应锂.送电线路金具的设计安装实验和应用[M]；水利电力出版社；1989
[2]董吉傅.电力金具手册[M]；中国电力出版社；2001
作者简介
曲恒志（1985-），男，大学本科，主要研究方向为电力安全、输电线路运维检修；
周 伟（1984-），男，硕士研究生，主要研究方向为电力安全；
郭胜田（1965-），男，大学本科，主要研究方向为输电线路运行维护、带电作业；
张铭刚（1978-），男，大学本科，主要研究方向为电力安全；
王秀娟（1985-），女，大学本科，主要研究方向为电力安全管理；
孙 冰（1985-），女，硕士研究生，主要研究方向为电网规划；
王华东（1983-）男，大学本科，主要研究方向为电力安全、输电线路运维检修。
