秦小龙
湖南省湘电锅炉压力容器检验中心有限公司 湖南省长沙市 410004
摘要：对某火力发电厂锅炉运行中过热器爆管，从宏观检查、拉伸试验、硬度试验、金相检验等方面进行原因分析，并采取有效处理措施，以满足机组安全运行的要求。
关键词：锅炉 过热器 爆管 原因分析 处理措施
1基本情况
某电厂锅炉型号为DG1900/25.4-Ⅱ1，2019年1月20日7时，巡检发现电梯8楼左侧人孔门附近鳍片有水蒸气漏出。停炉检查发现高温过热器（规格：Ф45×7.8mm，材质：TP347H）炉左数第10屏前数第2根前弯头部位爆管。
2试验方法及结果
2.1宏观检查

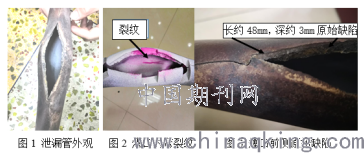

爆口长117mm、宽30mm，爆口边缘未见明显减薄，爆口断面呈脆性断裂现象，爆口两端有约80mm纵向裂纹，且爆口内弯处有纵向裂纹，爆口前端有纵向深3mm、长48mm缺陷。如图1～图3。
.png)
2.2拉伸试验

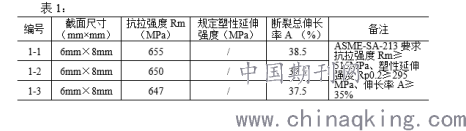

爆漏管拉伸试验，抗拉强度、断后伸长率均符合ASME-SA-213《 锅炉、过热器、和换热器用无缝铁素体和奥氏体合金管子》标准要求。如表1。
.png)
2.3硬度试验

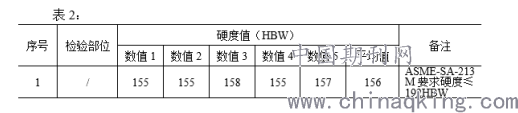

爆漏管爆口处硬度试验，硬度为159HBW，符合ASME-SA-213《 锅炉、过热器、和换热器用无缝铁素体和奥氏体合金管子》标准要求。如表2。
.png)
2.4金相检验

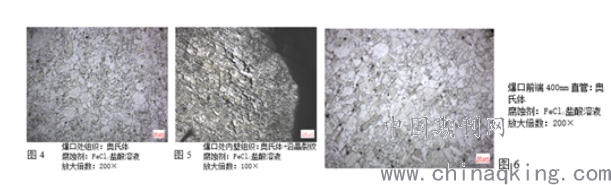

爆漏管爆口处、爆口前端400mm直管段金相检验，金相组织均为奥氏体，爆口处内壁组织存在沿晶裂纹。如4～图6。
.png)
3原因分析
爆漏管力学性能试验，抗拉强度、断后伸长率、硬度均符合标准要求；泄漏管爆口长117mm、宽30mm，爆口边缘无明显减薄，呈长期超温特征；爆口处宏观检查，爆口前端有纵向深3mm、长48mm原始缺陷，渗透检测爆口内弯处有长40mm裂纹，且在爆口内壁处有沿晶裂纹，说明爆漏前母材已存在缺陷。综上所述，材质缺陷在长期高温运行过程中开裂是导致泄漏的主要原因。
4处理措施
1）对爆漏管及泄漏口蒸汽辐射的所有管子宏观检查及胀粗测量；
2）加强检修质量管理，防止受热面管异物堵塞；
3）应重点检查该批次管材及可能造成裂纹的部位；
4）应对爆漏管通球及所对应的高过进口集箱内窥镜检查有无异物堵塞。
参考文献
（1）ASME-SA-213《 锅炉、过热器、和换热器用无缝铁素体和奥氏体合金管子》
（2）DL/T 884-2019《火电厂金相检验与评定技术导则》
（3）GB/T 231.1-2018《金属材料布氏硬度试验 第1部分：试验方法》
