白雲雲
陕西煤矿安全装备检测中心有限公司 陕西 西安 710001
摘要：提升机运输系统的安全性和可靠性直接关系着煤矿的安全运行，本文介绍了提升机制动力传统拉力测试方法。结合实际工作，通过对拉力测试改为顶压测试方法的改进，大大地提高了检测检验效率和检测结果的准确度。从而为煤矿企业提供技术支持、保障煤矿在用提升机的安全运行。
关键词：煤矿用提升机；制动力；检测检验
提升机制动系统是保障提升机安全运行的关键环节。为确保煤矿安全生产，应定期对煤矿用提升机进行检测检验，其中做好制动力矩的测定工作很关键。
1、传统拉力方法测试制动力
1.1传统拉力测试准备
a、将两容器放空对罐使其处于平衡位置或者将一个容器放置于井底，另一个放置于井口，并将井口的容器用锁罐器锁住，使绞车钢丝绳处于自由状态。
b、选一能承受约5或10吨拉力的固定点，如地锚、行车、铲车等。挂上5或10吨拉链葫芦，在拉链葫芦的一端与“提升机安全性能检测仪”的拉力传感器相连。
c、在滚筒的定车锁孔中穿一U型环扣，联接于拉力器另一端。
d、调节拉链葫芦，使拉力器刚未受力状态，并使拉链葫芦、拉力器、钢丝绳与滚筒成一切线状态。
e、绞车刹车油管路中，关闭需刹车的闸瓦油路阀门，使该闸瓦不得开启，然后启动油泵，松开其它闸瓦，至此，准备工作就绪。
1.2传统拉力测试方法
a、联接好测试线路，开启“提升机安全性能检测仪”，选择拉力测试项目，并启动参数测试，观察传感器受力状况。
b、协调指挥，在闸盘上做一标记，并与参照闸瓦做对比。
c、拉动拉链葫芦，保持缓慢匀速状态，给闸盘施加切线拉力。
d、当闸盘受力克服闸瓦摩擦力时，闸盘便微微移动一下，此时“提升机安全性能检测仪”拉力示值不再增加。
e、记录或打印此拉力值，即为该闸瓦的制动力值，单位为KN。
f、其他闸盘测试同上，累计求和就是提升机总的制动力。
g、为保证测试的准确性，可重复测试取其平均值。
h、求制动力矩。量出拉力切点与滚筒中心距离作为力臂乘以总制动力即为总制动力矩。
i测试完毕，协调矿井工作人员恢复绞车原状态。
2、改进后顶压测试制动力
2.1改进后顶压测试准备
a、将两容器放空对罐使其处于平衡位置或者一个放置于井底，另一个放置于井口，并将井口的容器用锁罐器锁住，使绞车钢丝绳处于自由状态。

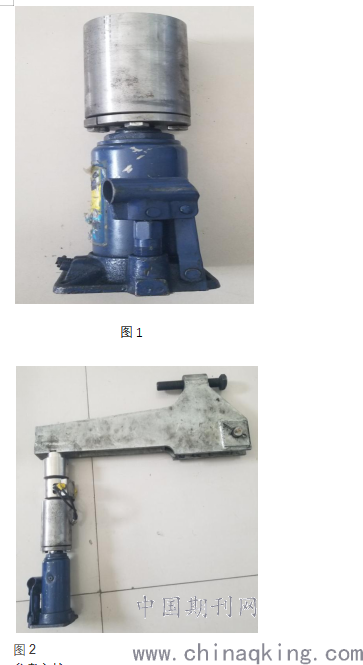

b、选一平整的地面或固定点，配上5或10吨的千斤顶，将千斤顶的顶端与自制的压力传感器套筒（如图1）底端相连，固定好后将压力传感器放置于自制的套筒内，压力传感器的另一端放在与提升机连接的压力工装套件的槽内（如图2），将该套件固定在提升机定车孔上即可。
d、调节千斤顶，使压力器刚未受力状态，使千斤顶、压力传感器与滚筒成一切线状态，并使压力工装套件与滚筒切线方向相垂直。
e、关闭需测试的闸瓦油路阀门，使该闸瓦不得开启，然后启动油泵，松开其它闸瓦，至此，准备工作就绪。
2.1改进后顶压测试方法
a、联接好测试线路，开启“提升机安全性能检测仪”，选择压力测试项目，并启动参数测试，观察传感器受力状况。
b、协调指挥，在闸盘上做一标记，并与参照闸瓦做对比。
c、使用千斤杆调节千斤顶，保持缓慢匀速状态，给闸盘施加切线压力。
d、当闸盘受力克服闸瓦摩擦力时，闸盘便微微移动一下，此时“提升机安全性能检测仪”压力示值不再增加。
e、记录或打印此压力值，即为该闸瓦的制动力值，单位KN。
f、其他闸盘测试同上，累计求和就是提升机总的制动力。
g、为保证测试的准确性，可重复测试取其平均值。
h、求制动力矩。量出千斤顶与滚筒中心水平距离作为力臂乘以总制动力即为总制动力矩。
i、测试完毕，协调矿井工作人员恢复绞车原状态。
3、拉力与顶压现场测试对比
3.1优缺点对比
在提升机房有行车或横梁的情况下，通常采用拉伸的测力方式拉动测力传感器进行测试。如现场没有行车，就需要借助其它工具如葫芦起吊工具进行测试，这种方法安装和测试费时费力，连接横梁部位的钢丝绳绳卡安装不牢还存在钢丝绳脱绳的危险。提升机房的横梁主要用于起吊绞车设备，部分横梁位置偏高，不利于安装。有些横梁还存在与机房连接不牢和梁本身刚度的问题，在外加测试作用力大的情况下，存在安全隐患，不利于现场检测的安全。在现场条件无行车或横梁的情况下，针对斜井提升方式，还可采用斜井钢制轨道作为测力支撑点进行拉力测试的方法。但立井无行车或横梁的情况下，拉伸的测力方式就显得无计可施了。
采用改良后顶压的测力方式就能很好的解决拉伸的测力方式无法测试的问题。顶压的测力方式以地面为测力支撑点，采用千斤顶这种起升工具，将传感器安装于与千斤顶连接的套筒内，通过千斤顶的顶升力，对制动力进行测试。这种顶压的测力方式安装简单、操作方便，但需要有合适的夹具固定在绞车上，延长测试力臂至传感器上方进行测试。
4、总结
通过对传统拉力与顶压测试制动力矩方法的对比，顶压测试制动力矩安装方便、操作简单、便于随车携带、不受场地环境的限制、大大地减少了人为测量误差，提高了检测效率，为公司创造更高的效益。同时保证了企业提升机的安全运行。
.png)
参考文献：
【1】侯振. 煤矿在用提升机安全性能检验方法及其应用研究[J]. 工程技术(全文版):00313-00314.
