一种可调节移动式脚手架

发表时间：2020/11/9 来源：《建筑科技》2020年6月下作者：杨兴任泓帆尚建昭李锋

[导读] 技术领域

一种可调节移动式脚手架

中国建筑第八工程局有限公司上海分公司杨兴任泓帆尚建昭李锋 200000

        技术领域
        本发明属于建筑领域，具体涉及一种可调节移动式脚手架。
        背景技术
        随着建筑工程的不断发展，工程项目造型更加多样，社会整体对绿色施工，安全文明施工的要求越来越高。目前施工现场的脚手架多为固定型，拆装麻烦，不利于周转使用，且因为建筑施工现场的工况不同，固定型的设计适应性差。因此需要一种新型移动式脚手架来提高工作效率，确保施工安全，满足文明施工要求。
        发明内容
        为了解决上述存在的技术问题，本发明提供一种可调节高度与长度的移动式脚手架。
        本发明提供的技术方案为：提供一种可调节移动式脚手架，包括架体、设置在架体上的操作台和与架体连接的外斜撑；
        所述架体包括立杆、相邻两立杆水平方向之间设置有横杆、相邻两立杆之间斜向交叉设置有斜杆；
        所述操作台包括操作台面和设置在操作台面四周的护栏；
        所述外斜撑包括上斜撑和下斜撑，所述上斜撑一端与下斜撑一端连接并固定在地面；所述上斜撑另一端与横杆连接，所述下斜撑另一端与立杆连接。
        所述横杆由一段固定横杆和一段可调节横杆拼接组成。
        所述立杆、可调节横杆、斜杆和外斜撑都是由内套管与外套管组合构成，所述内套管可沿着外套管进行伸缩移动。
        所述内套管上开有限位插销孔，该限位插销孔可与外部插销配合进行位置固定。
        还包括有爬梯，所述爬梯与固定横杆连接。
        所述立杆上设置有连接盘，所述横杆上设置有扣接头，所述斜杆上设置有限位插销螺栓，所述立杆与横杆通过连接盘与扣接头实现连接；所述立杆与斜杆通过连接盘与限位插销螺栓实现连接；所述横杆与斜杆通过扣接头与限位插销螺栓实现连接。
        所述外斜撑设置在架体的一侧。
        本发明带来的有益效果为：采用本发明所述的一种可调节移动式脚手架，立杆、可调节横杆和斜杆都是由内套管与外套管组合构成，通过内套管沿外套管可伸缩性以及对于伸缩后位置通过限位插销孔与外部插销进行固定，即可实现整个脚手架沿长度与高度方向的调整，整个结构简单，可标准化、模块化、移动作业，满足在建筑施工过程中，对不同高度与长度场景施工时脚手架的灵活调整应用，大大的提高建筑施工移动作业的效率。
        附图说明

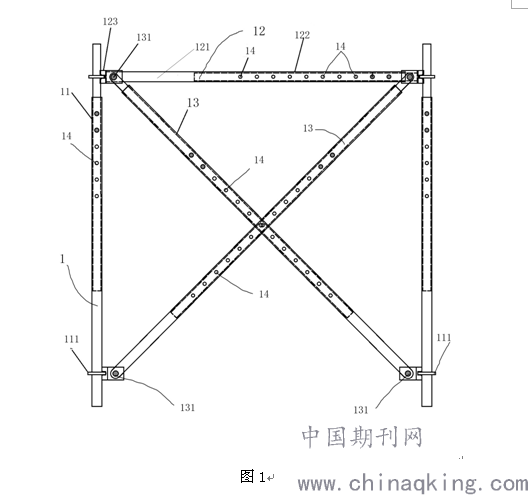

        图1是本发明一种可调节移动式脚手架主视结构示意图；

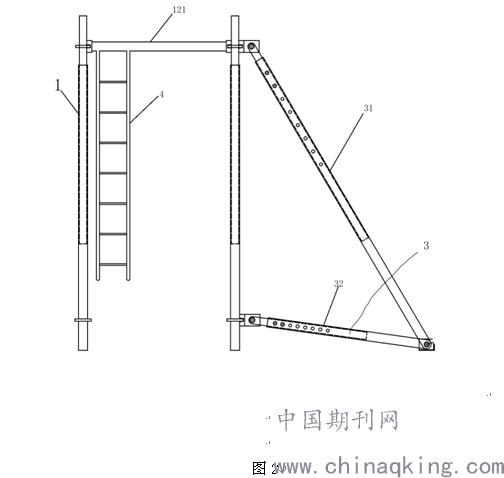

        图2是本发明一种可调节移动式脚手架侧视结构示意图；

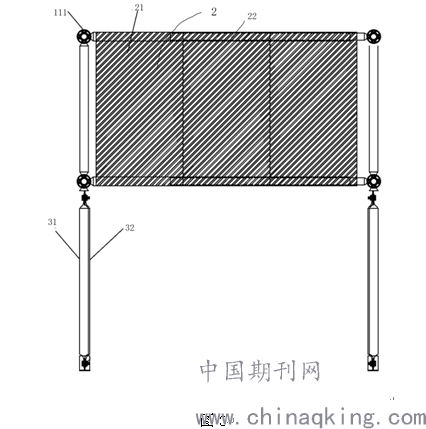

        图3是本发明一种可调节移动式脚手架俯视结构示意图。
        附图标记：架体-1、操作台-2、外斜撑-3、立杆-11、横杆-12、斜杆-13、操作台面-21、护栏-22、上斜撑-31、下斜撑-32、固定横杆-121、可调节横杆-122、限位插销孔-14、爬梯-4、连接盘-111、扣接头-123、限位插销螺栓-131。
        具体实施方式
        以下结合具体附图对本发明作进一步的说明。
        如图1-图3所示，提供一种可调节移动式脚手架，包括架体1、设置在架体1上的操作台2和与架体1连接的外斜撑3；
        如图1所示，其中：架体1包括立杆11、相邻两立杆11水平方向之间设置有横杆12、相邻两立杆11之间斜向交叉设置有斜杆13；所述立杆11两端设置有连接盘111；
        其中：横杆12由一段固定横杆121和一段可调节横杆122拼接组成，其中固定横杆段为套管状，在固定横杆121与立杆11连接段设置有扣接头123，在可调节横杆122与立杆11连接段也设置有扣接头123；
        其中：斜杆13两端设置有限位插销螺栓131。
        所述立杆11与横杆12通过连接盘111与扣接头123实现连接；所述立杆11与斜杆13通过连接盘111与限位插销螺栓131实现连接；所述横杆12与斜杆13通过扣接头123与限位插销螺栓131实现连接。
        所述立杆11、可调节横杆122和斜杆13都是由内套管与外套管组合构成，该内套管可沿着外套管进行伸缩移动，在内套管上开有限位插销孔14，该限位插销孔14可与外部插销配合进行各杆伸缩调整后位置固定。
        如图2所示，外斜撑3包括上斜撑31和下斜撑32，上斜撑31下端与下斜撑32右端连接并由螺栓固定在地面；上斜撑31上端与固定横杆121通过扣接头123连接，下斜撑32左端与立杆11通过连接盘111连接；
        在固定横杆121处设置有爬梯4。
        如图3所示，操作台2包括操作台面21和设置在操作台面21四周的护栏22，该护栏22可根据施工需求进行围装或者移除。
        外斜撑3为两组，分别设置在架体1前侧的左、右立杆11处，且外斜撑3也由内套管与外套管组合构成，其内套管可沿着外套管进行伸缩移动。
        本发明是按照以下方式进行脚手架组装及长度、高度调整，从而满足现场施工对不同结构的加工作业。
        首先，在水平方向将固定横杆121通过扣接头123与垂直设置的立杆11的连接盘111端依次连接，将可调节横杆122通过扣接头123与立杆11的连接盘111端依次连接，形成长方体支架状；相邻两立杆11之间斜向交叉设置有两根斜杆13，两根斜杆13的下端通过连接盘111与限位插销螺栓131与立杆11连接，斜杆13的上端通过扣接头123与限位插销螺栓131与横杆12连接。
        将爬梯4固定在固定横杆121处，便于工作人员进行攀爬作业。
        其次：在一侧相邻的两立杆11前方各设置一组外斜撑3，每组外斜撑3包括有上斜撑31和下斜撑32，上斜撑31下端与下斜撑32右端连接并由螺栓固定在地面；上斜撑31上端与固定横杆121通过扣接头123连接，下斜撑32左端与立杆11通过连接盘111连接。
        最后：在架体1上方铺设操作台面21，并同时在操作台面21四周设置护栏22。
        若施工过程中，需要调整该脚手架的高度，则拔下原来插入在立杆11、斜杆13和外斜撑3上各内套管上的限位插销孔14上的插销，移动各内套管沿着外套管向外（或者向内）伸缩，直至所需高度，并将外部插销插入到各内套管上限位插销孔14上进行位置固定；
        若施工过程中，需要调整该脚手架的长度，则拔下原来插入在立杆11、斜杆13、外斜撑3和可调节横杆122上各内套管上的限位插销孔14上的插销，移动各内套管沿着外套管向外（或者向内）伸缩，直至所需长度，并将外部插销插入到各内套管上限位插销孔14上进行位置固定。
        以上内容是结合具体的优选实施方式对本发明所作的进一步详细说明，不能认定本发明的具体实施只局限于这些说明，对于本发明所属技术领域的技术人员来说，在不脱离本发明构思的前提下，还可以做出若干简单推演或替换，都应当视为属于本发明的保护范围。
