闻潜1 薛东2 应捷3 李学鹏4
1.西北电力设计院有限公司变电工程技术部 陕西西安710075
2. 国网宁夏电力有限公司 宁夏银川750001
3.西北电力设计院有限公司变电工程技术部 陕西西安710075
4.西北电力设计院有限公司变电工程技术部 陕西西安710075
【摘 要】换流站内建筑物的供暖通风及空调设计应满足使用功能要求，且运行方便，布置紧凑、节地美观，文章结合实际工程对站区主要工艺建筑物的供暖通风及空调系统形式、设备布置进行介绍。
【关键词】主/辅控楼；阀厅；户内直流场；通风、空调
1概述
换流站主要电气工艺性能建筑物有主/辅控制楼、阀厅、户内直流场、继电器室、配电室、蓄电池室等，这些建筑物应根据工艺特点选择设备、合理布置供暖通风及空调。
2阀厅暖供暖通风及空调
阀厅内设置的换流阀在正常运行过程中产生热量，通过冷却塔或空冷器把大部分换流阀的热量转移室外，但仍有很大一部分热量积聚在阀厅内，使阀厅内空气温度升高。因此阀厅需设置通风或空调降温方式满足阀厅内温度要。通常，阀厅内的温度控制范围：10℃~40℃，湿度控制范围：25%~60%。阀厅内维持5Pa~10Pa微正压运行。
2.1 阀厅气流组织设计形式
阀厅采用空调降温时，可采用风冷螺杆式（热泵）冷水机组＋组合式空气处理机组＋风管送回风的空调系统。冷冻水系统设计供回水温度为：6℃～12℃。组合式空气处理机组由回风机段、排风新风调节段、粗效及中效过滤段、表冷段、电加热段、送风机段等6个功能段组成。阀厅气流组织设计一般有上送风、下回风气流组织；下送风、上回风气流组织。
1）上送风、下回风气流组织

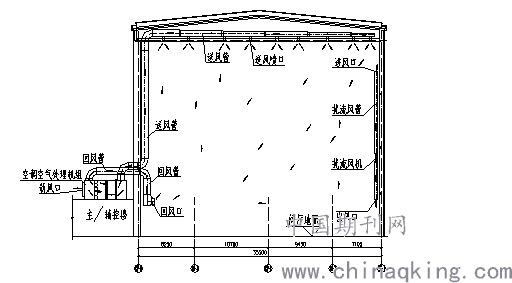

送风管布置在阀厅屋架内，送风口在风管上均匀布置，并避免布置在阀塔的正上方，送风采用喷口送风，冷风自上而下进入阀厅，与室内空气进行热湿交换后由回风口引至空调设备再冷却，回风口布置在阀厅侧墙下部。当阀厅较高，为了避免送风喷口无法将冷风送到阀厅下部的问题，通常在阀厅侧墙设置扰流风管，该风管从阀厅上部引接至阀厅下部，同时在扰流风管内设置扰流风机，这样能减少阀厅内温度梯度差。阀厅上送风、下回风气流组织示意图详见1图。
.png)
图1 阀厅上送风、下回风气流组织示意图
2）下送风、上回风气流组织
通过布置在阀厅地面下的混凝土风道和出风格栅将冷空气送入阀厅，回风口布置在阀厅侧墙上部，空调冷风从下而上经过阀塔，达到降低阀塔周围空气温度的目的，由于气体受热后温度升高，密度变小，热空气最终上升并聚集在阀厅顶部，设置在顶部的回风口将室内热空气引至空调设备再冷却。冬季采暖时，热气流向上，该气流组织易实现阀厅下部供暖。
3）阀厅防火排烟
由于阀厅常年封闭运行，无运行人员进入，因此阀厅设置灾后排烟系统，当火灾扑灭后，手动或自动地打开进风百叶及排烟风机进行通风排烟。
3户内直流场供暖通风及空调
当换流站布置户内直流场时，由于平波电抗器在运行过程中，有一部分无用功转变成了热能，大量的热量积聚在户内直流场，使户内直流场的温度升高，影响电气设备的正常运行，为此直流场需设置降温设备，降低户内直流场内的温度，保证户内直流场内的温度，从而保证直流场设备的正常运行。通常，户内直流场内的温度控制范围：0℃~40℃。
当户内直流场设置干式平波电抗器且发热较大时，必须采取合理的通风或空调降温措施，由于户内直流场室内一般仅平波电抗器发热，因此宜选用局部降温方案。

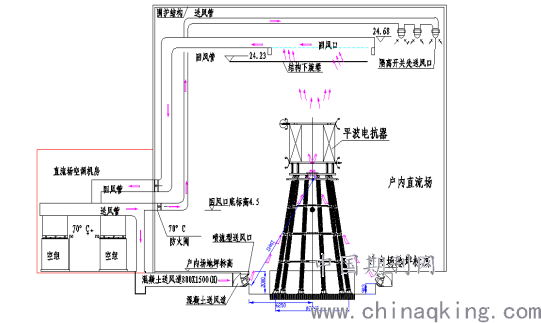

冷空气由送风管从平抗下部送入，吸收设备热量后升温并上升，通过平抗正方设置的回风口，把聚集的热空气送入空调设备再冷却，气流组织流程详见2图。
.png)
2图户内直流场气流组织示意图
3主/辅控制楼供暖通风及空调
主/辅控制楼内通常布置阀组冷却设备室、阀厅控制保护设备室、阀组交流配电室、阀组辅助设备室、通信机房、蓄电池室和主控室等电气工艺房间，同时布置资料室、会议室等办公性能房间。
主控制楼空调系统可选用多联机系统，能减少空调风管与电气工艺设备碰撞，空调在设备选型、布置时应根据工艺房间的的特点及温湿度要求合理配置。
3.1主/辅控制楼采暖
当站址位于供暖区，各房间设置供暖，当站址位于非功能区时，选用热泵空调供暖。
3.2主/辅控制楼空调
主/辅控制楼内的阀组冷却设备室、阀厅控制保护设备室、阀组交流配电室、阀组辅助设备室、通信机房、蓄电池室、资料室、会议室等各房间内设备的热损耗不同，对温湿度要求也不相同，设计空调系统布置时按相同温湿度条件的房间设置同一台室外主机，通信机房散热量大，独立选择室外机。
（1）阀组冷却设备室，阀组VCCP室，阀组交流配电室共用一套空调系统。
（2）阀组辅助设备室，站辅助设备室，阀厅控制保护设备室，主控室共用一套空调系统。
（3）调相机房独立设置一套空调系统。
（4）蓄电池室设置一套独立的变频多联空调机组空调系统，空调室内机选用防爆型。
（5）交接班室、会议室、值长室、资料室这几个房间共用一套空调系统。
3.3主/辅控制楼各工艺房间通风
主/辅控制楼的控制室、通信机房、站控制保护设备室、端阀组辅助设备室等重要房间均设置独立的机械排烟系统，排烟风量按房间换气次数不小于6次/时计算。
阀组交流配电室、阀组交流配电室设置换气次数不小于12次/时的事故通风。
蓄电池室内布置的蓄电池为免维护型，设有事故排风，换气次数按不小于6次/时计算，事故通风可兼作排除室内有害气体，事故排风的吸风口应贴近顶棚，其上缘距顶棚不大于0.4m，排风口接至室外。风机和电动机采用防爆型，进风口应设在洁净地方，否则应考虑进风过滤。
阀冷却设备室设置自然进风、机械通风装置用来排除室内湿气，换气次数不小于10次/时计算。
4继电器室等单体建筑物供暖通风及空调
继电器室、配电室等单体建筑在站区分散布置，通常选用风冷分体空调，当位于功能区时设置专门供暖设备冬季供暖。
5 结语
本文主要描述工艺性建筑物供暖通风和空调，用于办公、休息性能房间本文不进行描述。电气工艺建筑我空调与舒适性空调有较大差别，设计时根据工艺要求及特点选取设备及合理布置，确保安全运行。
参考文献
1)《工业建筑供暖通风与空气调节设计规范》 GB50019-2015
2)《±800kV直流换流站设计规范》 GB /T 50789-2012
3)《高压直流换流站设计技术规定》 DL/T 5223-2016
