韩峰俊,张启晟
国网青海省电力公司检修公司 青海 西宁 810000
【摘 要】通过对某330kV变电站330kV母线保护更换前后失灵保护功能启动方式进行分析，简述改造过程中线路保护及断路器辅助保护失灵启动回路改动部分注意事项，举一反三，对相关工程改造具有参考价值。
【关键词】母线保护；失灵回路；二次回路
0概述
随着电力系统日益壮大，继电保护设备快速发展，青海某330kV变电站330kV母线保护运行年限较长、软件版本较低、失灵单开入方式等原因，已不满足电网安全稳定运行的要求。考虑到此变电站目前承担着较大负荷，特别是许多线路为中长线路，为确保供电可靠性及保护装置动作的正确性，对330kV母线保护进行更换。在保护更换过程中新、旧母线保护启动失灵功能实现方式不同，对线路保护及辅助保护失灵回路进行了大量改动。本文简述此变电站双母线接线方式的母线保护更换前后失灵保护实现方式及二次回路改动的相关注意事项，对以后相关工程改造具有参考价值。
1 失灵保护原理
当母线连接的某一支路断路器失灵时，由该支路保护装置提供失灵启动接点至失灵保护，失灵保护检测到启动元件动作后，母线保护或辅助保护电流判别元件检测该支路电流达到启动值，启动该断路器所在母线失灵出口逻辑，经复压闭锁及失灵延时跳开该母线连接的所有断路器的一种后备保护。
2 母线保护更换前后失灵启动方式分析
2.1母线保护保更换前

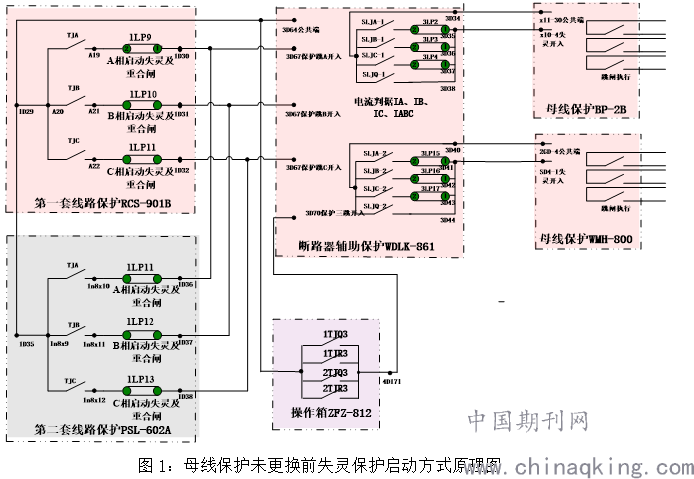

该变电站母线保护未更换时，配置深瑞BP-2B型及许继WMH-800型母线保护，断路器辅助保护为许继WDLK-860系列保护。以线路间隔为例，如图1所示：首先两套线路保护启动失灵及重合闸TJA、TJB、TJC接点并接后分别接入断路器辅助保护保护跳闸A、B、C开入，断路器辅助保护从操作箱处开入保护三跳接点。断路器辅助保护设置相电流突变量启动元件及零序电流辅助启动元件。启动元件动作后，收到单相跳闸开入且该相电流元件动作，则启动该相失灵；收到三相跳闸开入且任意一相电流元件动作，则启动三相失灵。其次断路器辅助保护两组启动失灵SLJA-1、SLJB-1、SLJC-1、SLJQ-1（SLJA-2、SLJB-2、SLJC-2、
.png)
SLJQ-2）接点并接分别接入两套母线保护失灵开入，任一断路器失灵时母线保护接受断路器辅助保护失灵开入启动失灵保护，失灵保护判处该断路器所在母线，经失灵复合电压闭锁、设定延时跳开母联及该断路器所在母线各支路。母线保护失灵逻辑有两种，区别在于接受到外部失灵启动接点后要不要再判一次该断路器的电流是否过限。需要判电流时，需A、B、C分相失灵启动及三相失灵启动分别开入，分相跳闸则判分相电流，三相跳闸则判三相电流。此变电站在断路器辅助保护处判失灵电流，母线保护不进行判别。
2.2母线保护保更换后

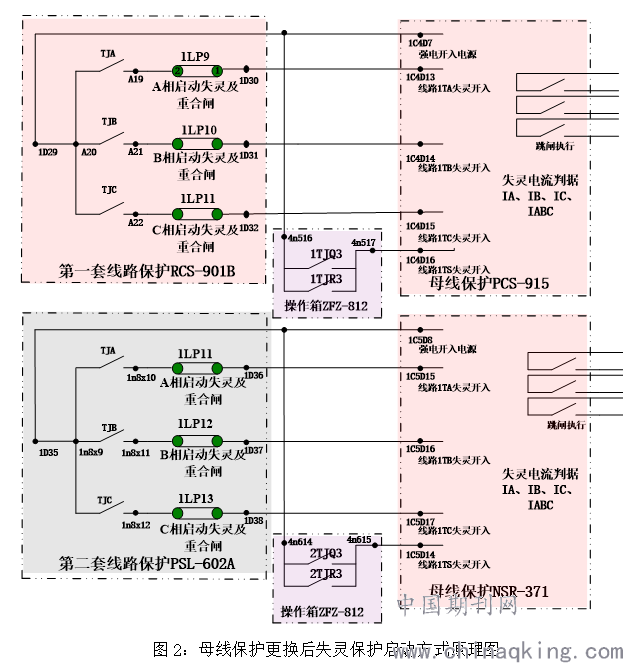

该变电站新更换母线保护为南瑞继保PCS-915型及南瑞科技NSR371型保护装置，断路器辅助未进行更换。以线路间隔为例，如图2所示：两套线路保护启动失灵及重合闸TJA、TJB、TJC接点及断路器辅助保护两组三跳接点分别接入两套母线保护A、B、C及三跳TS开入，任一断路器失灵时母线保护接受线路保护及断路器辅助保护失灵开入，当失灵保护检测到分相跳闸接点动作时，若该元件的对应相电流大于失灵相电流定值，则经过失灵保护电压闭锁启动失灵保护；当检测到三跳TS接点动作时，若该元件任意一相电流大于失灵相电流定值，则经过失灵保护电压闭锁启动失灵保护。失灵保护动作后经跟跳延时再次动作于该断路器,经跳母联延时作用于母联断路器，经失灵延时切除该断路器所在母线各支路。
.png)
母线保护更换前后最大的区别在于：1、电流判别元件所在位置。保护更换前失灵电流整定在断路器辅助保护，断路器辅助保护判失灵电流，母线保护延时执行；保护更换后失灵电流整定在母线保护，母线保护判失灵电流，并延时执行。2、保护未更换前双重化配置的两套线路保护和两套母线保护在断路器辅助保护处共用部分功能，断路器辅助保护失灵开入或电流判别部分异常时，可能导致两套母线失灵跳闸无法正常动作。
3 注意事项
在母线保护更换过程中，因失灵保护启动方式不同，失灵启动部分二次回路需大量改动，线路保护至断路器辅助保护及各支路其他保护至母线保护部分回路需完善。1.未更换前两套线路保护启动失灵及重合闸TJA、TJB、TJC接点并接接入断路器辅助保护开入更改为分别接入两套母线保护跳闸A、B、C三相开入，此二次回路改动可能影响线路保护单跳启动断路器重合闸功能，需完善线路保护至重合闸二次回路单跳启动重合闸部分。2.保护更换完成后断路器辅助保护启动失灵部分应退出，未更换前操作箱提供辅助保护的三跳开入需改动，1TJR与1TJQ、2TJR与2TJQ接点分别并接后提供两套母线保护三跳开入。3.主变、母联及线路远跳保护二次回路，需根据双重化配置相关要求逐一进行完善。
4 结束语
二次系统是电网安全稳定运行的保护伞，二次设备良好运行、快速、可靠动作对电力系统又极其重大意义。由于各种原因系统中继电保护设备正在进行大量改造完善，本文分析了双母线接线方式下330kV母线保护更换前后失灵保护实现方式及保护更换过程中相关二次回路变动注意事项。望能为330kV母线保护更换改造工程提供参考。
参考文献
【1】张文敬.马顺绪.继电保护失灵回路的分析研究.第五届中青年科技学术论坛优秀论文集.青海省电机工程学会，2016,331～332
【2】许继电气.WDLK-860系列数字式断路器保护装置技术说明书
【3】深圳南瑞.BP-2B微机母线保护技术说明书
【4】南瑞继保.PCS-915母线保护装置说明书
作者简介
韩峰俊，男，工学学士学位，工程师。从事电力系统继电保护工作。青海西宁、810000、
张启晟，男，工学学士学位，副高级工程师。从事电力系统继电保护工作。青海西宁、810000、
