郑毛涛 张鑫磊 周聪
中建二局第三建筑工程有限公司，北京市丰台区 100070
摘要：随着社会发展的需要，建筑的体量越来越大，单层面积也越来越大，楼层越来越高。同时根据设计及施工工艺需要，不可避免对于单层梁板结构混凝土要分开进行浇筑，这样就必要的对于楼层梁板结构需要留置后浇带及施工缝。本文采用新型梳子铝板对施工缝混凝土进行拦截，后期混凝土免剔凿，大大提高了施工效率，且可周转使用，节省了成本。
关键词：施工缝；梳子铝板；免剔凿；可周转
某工程位于湖南省衡阳市，为商业综合体，地下2层，地上3层，总建筑高度为29.3m，建筑面积为16.9万㎡，其中地下室建筑面积4.5万㎡。本工程楼栋多，单层建筑面积大，根据设计图纸以及施工工艺需要进行分区施工，共计划分20个区段进行流水施工。对比传统木梳子板以及钢筋骨架外包钢丝网的施工缝混凝土拦截方式[1]，本工程通过创新，采用新型梳子铝板对施工缝混凝土进行拦截，效果明显，且后期施工缝处混凝土免剔凿，大大提升了施工工效。
1 梳子铝板设计
梳子铝板主材采用2mm厚铝板为面板，根据设计钢筋型号、间距以及混凝土的保护层厚度在梳子板上开设梳子孔，本文以楼板钢筋双层双向8@200mm为例。梳子铝板宽度根据设计板厚确定，本文以120mm板厚为例；拦截长度根据设计钢筋间距以1000mm左右为宜，铝板侧面弯制成“U”型，方便单块梳子铝板之间的连接，长度为30mm+10mm，单块梳子铝板下料长度以1040mm为宜。
为了增加梳子铝板的刚度，防止在混凝土浇筑以及拆模过程中变形，在梳子铝板背面用自攻螺丝固定20mm×30mm×1000mm的铝合金方管。在梳子铝板正面不规则的打入自攻螺丝，使其表面形成凹凸不平的形状。

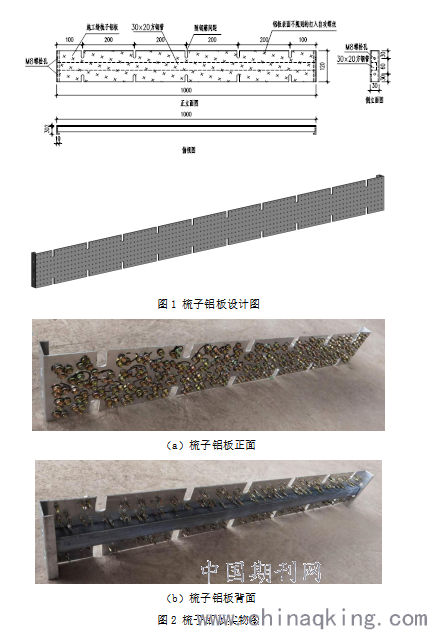

梳子铝板设计图如图1所示，实物图如图2所示。
.png)

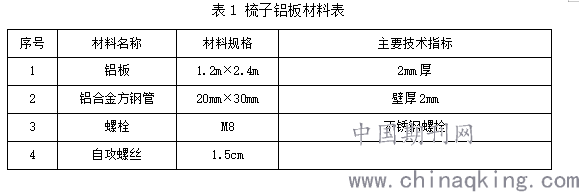

梳子铝板制作需要材料见表1所述。
.png)
2 梳子铝板施工原理
2.1利用铝板对楼板施工缝混凝土起到拦截作用。
2.2为便于楼板施工缝预留钢筋穿过铝板，在铝板上下根据钢筋间距、钢筋型号以及混凝土的保护层厚度开设梳子状的孔。
2.3在铝板背面加设一道铝合金方钢背楞，以增大铝板刚度，保证混凝土浇筑振捣过程中铝板不变形。
2.4在铝板侧面开孔，通过螺栓将单块铝板连接成一个整体，起到拦截作用。
2.5通过在铝板表面不规则的打入自攻螺丝，使铝板表面形成凹凸不平形状，最终成型的混凝土表面也呈现凹凸状，免去后期对施工缝的剔凿。
3 梳子铝板施工工艺流程及操作要点

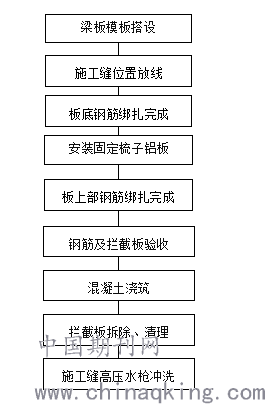

3.1施工工艺流程
.png)
3.2施工操作要点
3.2.1梁板模板搭设
根据本工程《模板施工方案》进行梁板模板架体的搭设以及平板模板的铺设，并验收通过。
3.2.2施工缝位置放线
按照本工程策划及设计的楼板施工缝的位置进行测量放线，准确定位，确保现场施工缝的位置留设正确，保证结构的受力合理。
3.2.3板底钢筋绑扎完成
按照设计图纸中钢筋型号以及钢筋间距进行板底钢筋的绑扎，绑扎前先在板面上进行画线，确保钢筋间距满足设计及规范要求。在施工缝处的钢筋甩茬长度应符合设计及规范要求。
3.2.4安装及固定梳子铝板、板上部钢筋绑扎完成

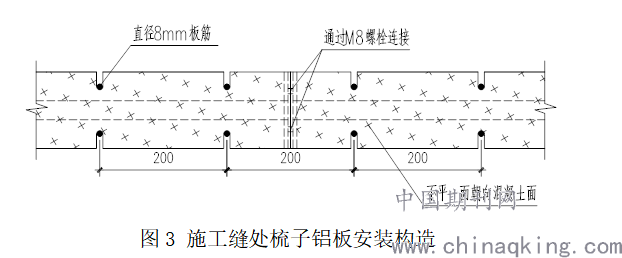

⑴以120厚板为例，楼板配筋为双层双向8@200。
.png)
⑵在梳子铝板安装前，在铝板表面均匀的涂刷一层脱模剂，方便拆模。
⑶板底钢筋绑扎完成后，根据施工缝测量定位，将梳子铝板下侧开口插入板底钢筋内，然后用M8螺栓将单块梳子铝板连接形成拦截整体。用混凝土垫块将施工缝外侧板底钢筋垫起，确保板底钢筋能够充分卡入梳子铝板梳子孔内，保证楼板混凝土保护层厚度。
⑷在绑扎上层钢筋网片前，用木方对梳子铝板进行临时固定。固定方法为用木方顶住板外侧铝合金方管支撑横肋，下部支撑于板面上，用铁钉与板面固定。
⑸放置成品钢筋马凳，绑扎上层钢筋网片，保证板上部混凝土保护层。施工缝外侧板上部平行于施工缝方向的钢筋暂时不绑扎，方便铝板拆除。

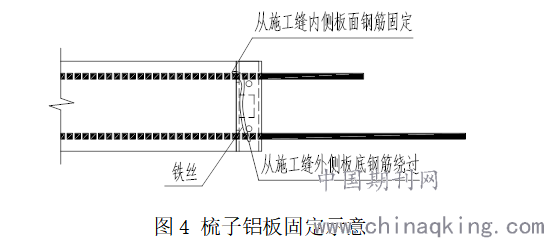

⑹用铁丝绕过施工缝外板底钢筋，从梳子铝板外侧穿过至施工缝内板面钢筋对梳子铝板进行固定，避免混凝土浇筑过程中对梳子铝板产生冲击力使铝板移位，影响成型效果。梳子铝板固定如图4所示：
.png)
3.2.5钢筋及拦截板验收
根据设计图纸及规范[2]、图集[3]对钢筋进行验收。同时验收梳子铝板安装定位以及是否牢固。
3.2.6混凝土浇筑
验收合格后进行混凝土浇筑，浇筑混凝土时特别注意施工缝处混凝土的浇筑，要振捣密实。振捣时不要触碰梳子铝板，以免发生移位。
3.2.7拦截板拆除、清理
待混凝土强度达到拆模条件后，剪掉固定铁丝，松开连接螺栓，从施工缝两边向中间进行拆除梳子铝板。拆除时，遇到直接无法拆除时，用撬棍轻轻撬动铝板端部，待端部松动后再行拆除，切勿暴力拆除、野蛮施工，将废掉的固定铁丝放置指定垃圾场。
用水枪将铝板表面的浮浆及其他杂质清除，涂刷脱模剂，放置指定堆场，以备下次使用。
3.2.8施工缝高压水枪冲洗
拦截梳子铝板拆除后，用高压水枪冲洗施工缝处混凝土表面浮浆，保证接触面坚实。
施工缝处混凝土拆模后表面形成凹凸不平的形状，免去后期混凝土剔凿，成型效果如图5所示。
.png)
4 适用范围
根据实践经验，可周转免剔凿楼板施工缝拦截梳子铝板施工工艺可以适用于大多数板厚的施工缝混凝土的拦截，可根据实际板厚适当增加铝合金方管背楞的数量，以确保梳子铝板有足够的刚度抵抗混凝土浇捣的侧压力。对于500mm厚以上的大底板施工缝混凝土的拦截，该施工工艺有一定的局限性。
5 结论
本文以实际工程为依托，通过对传统施工缝处混凝土拦截方式进行创新，形成新型可周转免剔凿楼板施工缝拦截梳子铝板施工工艺，在实际工程应用中取得了良好的经济效益。同时该施工工艺具有以下特点：
⑴梳子铝板采用铝板制作，重量轻，通过螺栓将单块梳子铝板连接成整体，安装方便快捷。
⑵梳子铝板强度较传统木梳子板强度高，可周转重复使用，可有效的降低施工成本。
⑶梳子铝板表面凹凸不平，最终成型的混凝土表面也呈现凹凸状，免去后期对施工缝的剔凿，节省成本。对缩短工期有一定的辅助作用。
⑷梳子铝板可根据现场实际情况进行制作，不受截面尺寸变化的影响，应用范围广。
⑸梳子铝板可采用定型化模具、批量生产降低生产成本。
参考文献：
[1]保林成,李俊良等.筏板施工缝预制网片混凝土拦截施工技术的应用[J].建筑工程技术与设计,2018(07):119.
[2]GB50204-2015,混凝土结构工程施工质量验收规范[S].
[3]16G101-1,混凝土结构施工图平面整体表示方法制图规则和构造详图[S].
