徐健 高健利 冯同悦 王海涛
中建二局第三建筑工程有限公司，北京，100084
[摘要] 结合现场实际情况，针对鑫苑城十二号院高低混凝土强度等级拦截施工进行了研究和现场试验，确定采用气囊芯模进行现场高低混凝土强度等级拦截技术应用。结果表明：该技术根本上解决了拦截材料刚度弱、漏浆等技术问题，且气囊芯模可重复利用，避免了因拦截材料剔除不干净对结构造成的影响，有效的节约了施工成本，具有很好的推广价值。
[关键词] 可重复利用气囊芯模；高低混凝土强度等级拦截；工程应用
0引言[]
传统的高低混凝土强度等级拦截施工方法为框架梁钢筋绑扎完毕后采用密目钢丝网或快易收口网对混凝土进行拦截。但是由于密目钢丝网或快易收口网材料本身刚度小，容易被混凝土冲破且容易漏浆，混凝土拦截效果不佳。可重复利用气囊芯模进行高低混凝土强度拦截施工技术应运而生。中建二局第三建筑工程有限公司针对鑫苑城十二号院高低混凝土强度等级拦截施工进行了研究和现场试验，确定了采用气囊芯模进行现场高低混凝土强度等级拦截技术应用。结果表明：该技术从根本上解决了拦截材料刚度弱、漏浆等技术问题，避免了因拦截材料剔除不干净对结构造成的影响，且气囊芯模可重复利用，有效的节约了施工成本，具有很好的推广价值。
针对高低混凝土强度等级拦截施工材料的局限性，本文对高低混凝土强度等级拦截施工工艺进行了系统的研究，提出了一套完整的施工方法。该施工方法是利用气囊充气膨胀和依据气囊间静摩擦形成有效隔墙的形式来拦截高强度混凝土，从而进行高低混凝土强度等级的拦截工作。该施工方法具有施工便捷，操作方便，加快工程进度，后期拆除难度小等诸多优势。
1 工程概况
郑州鑫苑城十二号院项目由河南鑫苑广晟置业有限公司投建。本工程位于郑州市管城区白桦南路、紫寰路以西，为在建住宅、商铺及地下停车场，建筑用地面积2.61万平米，总建筑面积16.59万平米，其中地上建筑面积为12.46万平米，地下建筑面积为4.13万平米。共由5栋住宅楼、幼儿园和垃圾站组成。地下一层、二层为车库、设备用房，局部为人防区域。其中主楼地下室墙、柱混凝与强度等级为C45，主楼地下室梁、板混凝土强度等级为C30，需要进行高低混凝土强度等级拦截。项目部针对此问题进行研究、试验及效果对比，最终采用可重复利用气囊芯模用于高低混凝土强度等级拦截施工技术进行现场应用。
2 工艺原理
采用由一层PVC压延膜制成的气囊用于高低混凝土强度等级拦截施工方法。其使用方法为首先将框架梁钢筋绑扎完毕，然后在梁柱节点核心区距柱边不小于h/2且不小于500mm处钢筋间隙放置PVC压延膜气囊。利用充气装置对气囊进行充气使气囊达到圆柱形状并相互挤压，形成一道气囊隔墙，相当于模板芯模，从而达到浇筑高强度等级混凝土时拦截混凝土且不漏浆的目的，代替传统的钢丝网片或者快易收口网进行拦截，从而实现高低强度等级混凝土的拦截。
3 工艺流程及操作要点
3.1 工艺流程
梁钢筋绑扎→气囊安装→气囊充气、封口→墙柱高强度等级混凝土浇筑→梁、板低强度等级混凝土浇筑→气囊芯模放气、拆除→气囊芯模重复利用。
3.2操作要点
3.2.1气囊芯模应用于高低混凝土强度等级强度等级拦截设计方案
可重复利用气囊芯模用于高低混凝土强度等级拦截施工工艺设计原理在于：
1、将框架梁钢筋绑扎完毕；
2、在梁柱节点核心区距柱边不小于h/2且不小于500mm处钢筋间隙放置气囊芯模；
3、利用充气装置对气囊进行充气，使气囊达到圆柱形状并相互挤压，达到浇筑高强度等级混凝土时不漏浆的目的；
4、浇筑墙、柱部位高强度等级混凝土；
5、高强度等级混凝土浇筑完成后，浇筑梁、板低强度等级混凝土；
6、混凝土浇筑完成后，高强度混凝土初凝前，对气囊进行放气回收，完成整个混凝土浇筑过程。

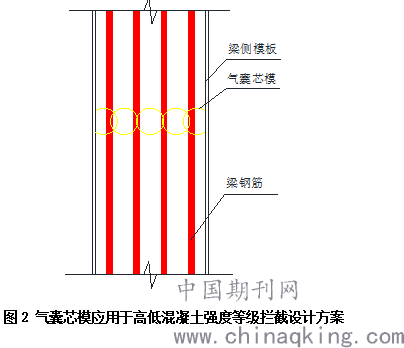

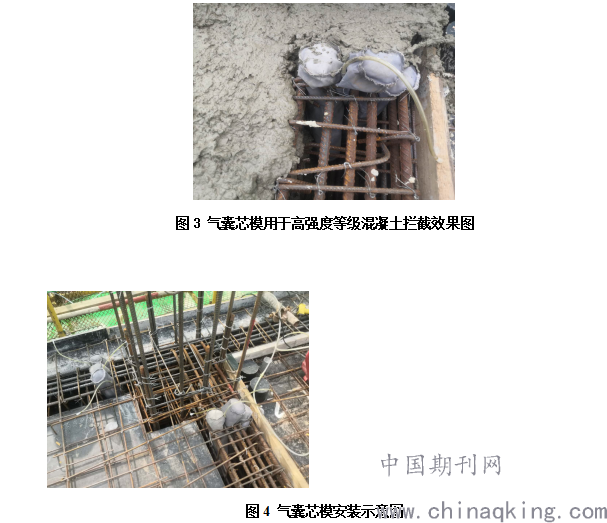

气囊芯模用于高低强度混凝土拦截设计方案详见下图：
.png)
.png)
3.2.2 其他细部节点设计
1、梁钢筋按图纸间距绑扎牢固，保证梁底钢筋保护层厚度。
2、气囊芯模充气要适当，彼此之间应紧密排列，避免间距过大引起到阻挡作用失效。
3、气囊并排安装，中间不得有空隙，气囊之间应排挤密实，避免漏浆。
4 材料与设备
气囊芯模用于高低混凝土强度等级拦截施工涉及使用的主要材料及设备如下：
4.1模板
用于结构梁两侧及底部混凝土定型，规格型号为12mm厚覆膜木胶合板。
4.2充气泵
用于给气囊充气，使其膨胀。规格为E8L-550W。
4.3气囊
充气前放置于需要进行高低混凝土强度等级拦截的结构梁的钢筋缝隙中，充气后阻止混凝土流动。规格型号分别为φ100×600mm、φ100×900mm。
4.4封口胶塞
用于给冲完气的气囊封堵的橡胶堵头，规格型号采用3.5×9×30mm。
5 质量控制措施
5.1气囊安装时应注意气囊要伸至梁底。
5.2气囊充气完成后，应逐一检查密实度、是否有漏气情。
6 安全措施
6.1作业范围内应无任何障碍物。
6.2作业人员必须听从指挥，有好方法和建议必须提请讨论，得到现场总指挥的同意后方可实施，不得自作主张和更改作业方案。
6.3作业人员必须戴好安全帽，系好安全带，作业前要接受安全技术交底。
6.4气囊充气时，注意空压机用电安全，禁止私拉乱接。
7 结论
可重复利用气囊芯模用于高低混凝土强度等级拦截的施工方法从根本上解决了拦截材料刚度弱、漏浆等技术问题，避免了因拦截材料剔除不干净对结构造成的影响，且气囊芯模可重复利用，有效的节约了施工成本，具有很好的推广价值。
参考文献
[1] 混凝土结构工程施工质量验收规范.中华人民共和国住房和城乡建设部.2015；
[2]建筑工程施工质量验收统一标准.中国建筑科学研究院.2013；
