檀佩佩
雨发建设集团有限公司，南京 210000
摘要：在城市建设改造中，现有桥梁因为与新建工程的衔接或者现状的净空不满足要求，需要顶升改造。整体顶升技术有利于减少对交通的影响、施工速度快、降低工程成本。
关键词：桥梁工程；多支点同步顶升监测；顶升过程中的纠偏
市政桥梁中，板梁桥顶升施工的特点：一是桥宽较大，简支梁片数多，支座较多；二是桥面铺装结构多为桥面连续；三是桥墩桩基大部分处于河道内，为了减少对河道的干扰和施工便捷，可采用在梁底进行顶升施工。
为了保证在顶升施工中结构的稳定性和桥面铺装的整体性不被破坏，可选择在板梁桥的梁底进行多支点同步顶升。采用PLC液压同步顶升系统，每片梁下设置传感器，控制位移同步偏差，采用横纵向限位装置，对限位装置进行应力应变实时监测。
一、工程背景

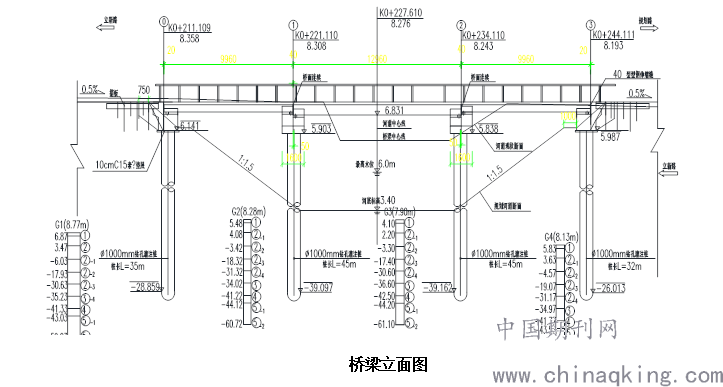

芝麻河桥桥梁跨径布置为三跨简支梁桥，桥梁标准宽度51.1m。因与新建道路顺接，需对芝麻河桥进行抬升改造。
上部结构：边跨采用L=9.96m钢筋混凝土简支板梁，梁高500mm；中跨采用L=12.96m先张法预应力混凝土空心板梁，梁高700mm。
下部结构：桥墩和桥台均采用桩接盖梁式。经对桥梁结构进行检测，认为桥梁属于A类桥，具备顶升抬高上部结构进行桥梁改造的技术可行性和经济可行性。
芝麻河桥梁顶升后，桥梁接高0.8m—1.3m，其中0号台：1.246m；1号墩：1.146m；2号墩：1.016m；3号台：0.916m。
通过荷载计算，该工程顶升时分左右幅进行顶升施工，一共采用314个千斤顶。最小型号千斤顶为50吨，总体顶升力量为15700吨，上部桥跨结构自重为2881.62吨，总体顶升力符合要求。
因桥梁交宽，采用分幅顶升，保证总工期在60个日历天内完成，以保证及时开放交通。
.png)
二、施工流程
根据芝麻河桥顶升特点，对本桥一次性全断面整体顶升。顶升采用“五个步骤” 。
第一步：沙袋围堰，将桥梁投影面两侧各10m（河床断面最小处）左右范围内水抽干。为避免极端情况下顶升过程中桥梁产生位移，设置了横向和纵向的限位装置。
第二步：以原有盖梁作为支撑点，把千斤顶放在盖梁上，向上出缸顶升，在原支座处放置临时支撑后，回缸，完成一次顶升循环。反复操作，将上部结构顶升至距盖梁1400mm的位置。
第三步：盖梁接高在顶升至1400mm时，留出橡胶支座位置；首先在原盖梁顶凿除1cm厚并拉毛然后纵横间距400mm植筋（螺纹钢24mm），植筋深度300mm，伸入上部盖梁300mm；新盖梁按老盖梁设置钢筋，进行盖梁接高。
第四步：盖梁上设置高150mm直径600mm钢管砼底座，然后设置橡胶支座。等新盖梁混凝土强度达到C30后，安设橡胶支座，采用PLC计算机控制系统控制千斤顶落梁操作。反复操作，将上部桥梁板降落至新支座。
第五步：拆除横纵向限位，清理工作面，完成顶升接高工程。
三、施工中出现的偏移问题及解决方式
顶升过程出现整体偏移现象，主要原因分析如下：
（1）由于盖梁横坡为2%，顶升过程出现临时支撑不在垂直线上，从而换顶过程出现内聚力聚积，导致出现了滑移。
（2）桥面板与临时支撑之间的实际接触面积很小，两者产生的摩阻力较小，不足以抵抗水平分力，从而导致了桥面板的偏移。
控制不再偏移的措施：
1.把盖梁横坡调平，用60灌浆料做临时垫石进行找平。
2.增加千斤顶和临时垫块的数量，增加了顶升过程中的稳定性，同时加大了临时支撑与桥面板的接触面积，增大静摩擦力。
3.增加监测手段，实时监测顶升全过程。通过加强监测，在问题的萌芽期、积累过程中就进行解决，避免问题扩大。
四、监测监控
为保证施工安全，在顶升过程中，对桥梁的整体姿态进行实时监测。
1.主梁横向位移监控
为避免结构在顶升过程中，发生较大的扭转或横向偏位，应对结构横向位移进行监测，横向位移检测可采用位移计进行实时监测。
2.主梁纵向位移监控
施工过程中，虽然设置了限位装置，但为了避免过早接触限位装置，给后续施工带来不利，应对梁体纵向位移进行监控。纵向位移检测采用位移计进行实时检测。
3.限位装置应力检测
限位装置在施工中理论上不应产生应力增量，若顶升过程中发生横向偏位，则限位装置必定会产生附加力，因此对限位装置的应力检测是有必要的。应力布点根据现场实际情况进行，采用动态应变与静态应变结合方式进行。
4.检测内容及频率
对应力、位移实时监测，遇到异常或每顶升一个阶段进行数据分析，数据正常方可进行下一阶段顶升工作。
5.预警机制
在施工过程中，若出现下列情况，应及时发出预警，并查明原因，必要时建议组织相关专项会议讨论，再进行下一个阶段的顶升。
(1)同一测点每一阶段顶升位移偏差超过±0.5mm；
(2)相邻测点间位移变化超过1mm；
(3)横向位移出现急剧变化时；
(4)限位装置应力增量超限值；
(5)出现结构性裂缝或原有裂缝明显扩展。
6.监控注意事项
（1）在顶升前，应对桥梁结构的状况进行调查和检测，详细记录结构缺陷和病害的具体位置、形态、规模等：顶升施工过程中应观察各构件缺陷和病害的发展情况。
（2）在顶升施工开始前，应将所有监测断面的应变计安装完毕，检查仪器的工作情况，并记录初始数据、在施工中应密切注意结构的位移、应变数据的变化发展情况。
（3）当发生下列情况时，应立刻停止顶升，查明原因，及时纠正。
1)现有结构的缺陷和病害有明显的发展和恶化。
2)结构有新的病害出现；
3)各顶升点各循环累计高差超过控制限值；
4)应力持续发展或发生突变，应力数值超过临界应力。
五、结语
桥梁的整体顶升施工技术不需要占用大量的施工场地或征地拆迁，避免重复投资，减少了对环境的影响，施工速度快，能及时开放交通，具有良好的社会和经济效益。
参考文献：
[1]刘伟，秦伟，王蜀霞；液压同步控制系统自适应控制策略和方法[J]；中国机械工程，1996.7（1）：38~40
[2]李爱群，吴二军；我国建筑物整体平移技术及工程应用进展[J]；江苏建筑；2003年S1期
[3]周科，陈柏金，玛仪，覃翔孝，李然；基于PLC控制的液压同步顶升系统[J]；机床与液压，2007，35（12）：149~151。
[4]郑东强；阎祥安；建筑物移位工程位移控制临界值分析[J]；煤炭学报；2007年07期。
作者简介:檀佩佩（1985.03）性别 女；民族：汉族；籍贯：江苏省 南京市；学历：本科；研究方向：道路桥梁施工工作。
