黄家泉
江苏南通二建集团有限公司 江苏省南通市 226200
[摘要]：目前空鼓开裂是内墙抹灰最常见的质量通病之一，而轻质填充墙抹灰层空鼓开裂更为普遍，尤其是水泥砂浆、保温砂浆抹面更为凸显，追其根本原因在于墙面的毛化处理，所以基层表面进行毛化处理是防止粉刷层空鼓开裂最有效的措施之一。
[关键词]:聚乙烯醇熬胶、毛化墙面、拍浆施工工艺
一、工程概况
盐城碧桂园世纪云谷地块总承包工程，位于盐城东环路，紧邻妇幼保健院。世纪云谷地块项目总建筑面积约21.87万㎡，南为松江路、西为东环路、东为天柱山路、北为世纪大道。包括17栋13～15层高层住宅，以及2层局部三层的综合楼、1层的配电房等配套房，地下一层。总建筑面积218711.52㎡，其中地下室53,400.00㎡，其中人防地下15310㎡。
二、与传统工艺相比
2.1与传统的喷浆工艺相比，聚乙烯醇熬胶毛化墙面施工工艺前期粘结强度高、硬度高，降低抹灰层的剥离力，减少应力的传递，点位均匀，凸出毛刺感强烈；
2.2聚乙烯醇熬胶毛化墙面施工工艺材料易寻、操作简单、施工效率高；粉刷后空鼓、开裂出现率现象小，从而降低维修成本，达到一次成优、观感质量好的目的。由于降低墙面粉刷的返修率，从而减少二次材料的投入、人工倒运，达到缩短施工工期、节约成本、保护生态环境；
三、施工工艺原理
聚乙烯醇熬胶毛化墙面施工工艺利用生物质聚乙烯醇絮状（型号：PVA 22-99H）加水按照一定的比例进行熬胶，熬出的胶水按照配比再与水泥、黄砂进行配置浆料，再使用特制的浆拍，进行人工拍浆毛化处理墙面。
四、施工工艺流程及操作要点
4.1工艺流程：
基层清理→基层湿润→熬制胶水→配制浆料→制作浆拍→拍浆毛化→喷洒养护
4.2施工方法：
4.2.1基层清理
墙面抹灰基层一定要验收清理干净，对于砼表面必须冲洗干净，当墙体为蒸压加气混凝土砌块时，需将表面粉尘清理干净，否则浆料无法吸附至表面。
4.2.2基层湿润
拍浆前半小时需在墙面均匀喷水，使砌块含水深度在8~10mm，砼表面基本无明水，呈湿润状。
4.2.3熬制胶水
一袋聚乙烯醇12.5kg，熬胶比例，水：聚乙烯醇=300kg：12.5kg=24:1
熬胶用油桶作锅，在油桶内先放入180kg自来水，将水加热至20℃后，取半袋子（7.5kg）聚乙烯醇放入桶中，再继续加热至沸腾，持续熬制2.5-3h，熬制过程中应使用搅棍不断进行搅拌，使得胶丝全部融化与水，胶水熬制完成后，冷却至常温即可使用。
4.2.4配制浆料
经过现场反复多次施工试验，总结出配浆比例按照质量比，胶水：水泥：中砂=1:2.2:0.75比例进行配浆，先放入胶水，然后放入水泥和黄砂，用电动搅拌器搅拌均匀，搅拌完成后放置2分钟后，排出多余气体，方可使用。
用15mm*15mm*1mm镀锌钢丝网做成250mm*300mm 的网面，钢丝网折叠6-8层（网眼必须对齐），用铁丝把网面安装固定直径6.5钢筋焊接的钢筋框架上，规格为：270mm*320mm（此举目的是：增加浆拍的刚度，使得钢丝网面不易变形，提高贴面率，毛化的过程中拍出完整的矩形），再插入（严禁捆绑在浆拍底部）长度1.1-1.2m直径32mm的PPR管中（或其他高硬度轻质材料）进行固定。浆拍的总长度1.4m-1.5m为宜，否则受层高及开间尺寸的限制，不宜施工。

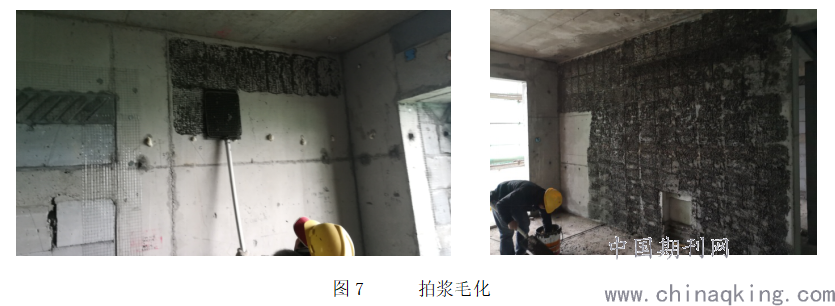

4.2.6拍浆毛化
用钢抹子在浆拍反面上浆，上浆厚度宜为20～30mm，之后用钢抹子在浆拍正面刮去多余浆液，然后用拍子正面向墙体上进行拍浆。由于浆体处于流塑状态，在拍打的惯性作用下使浆料透过网孔粘结在墙面上，然后垂直向外提拉，在墙上形成一个个棱锥体，犹如一个个凸起的“毛刺”。
.png)
4.2.7喷洒养护
一般在拍浆第二天终凝后，开始养护，当天气干燥时宜在拍浆5小时后养护。养护不少于7天，养护效果应达到手掰不动，手按在上面有毛刺感。粉刷完成后墙面观感质量佳，垂直度、平整度符合要求，无空鼓、开裂现象；
五、材料与设备
5.1材料
聚乙烯醇、水、水泥、砂
5.2机具设备
油桶、镀锌钢丝网、铁丝、钢筋、PPR管、电动搅拌器、电子台称、钢抹子、舀子、搅棍、劳动车
5.3防护用品
安全帽、护目镜、防护手套、口罩、干粉灭火器
5.4材料要求
聚乙烯醇：絮状、型号：PVA 22-99H，袋装12.5KG一包。
水：自来水
水泥:选择42.5普通硅酸盐水泥，进场后进行外观检查和抽样检验，合格后方可使用。水泥技术指标中的安定性反映水泥体积变化的均匀性质，必须检验合格后再使用。水泥应在出厂日期之后3个月内使用完毕，超过出厂日期3个月以上的水泥严禁使用或按复检结果使用。
砂：应选用细度模数在3.0～2.3之间，平均粒径在0.35～0.5mm之间的中砂（偏粗），砂颗粒要求坚硬洁净，不得草根、树叶、碱质等有害物质，含泥量不得大于3%。使用前需过5mm孔径筛网滤掉大于5mm粒径颗粒。
镀锌钢丝网规格为：15mm*15mm*1mm，钢筋直径为6.5，PPR管为直径32，长度1.1-1.2m。
六、质量控制：
6.1按照《建筑装饰装修工程质量标准验收》（GB 50210-2018）规定：基层的表面的尘土、污垢和油渍等应清除干净，并应洒水湿润。
6.2拍浆前，基层的处理必须完成，例如：顶缝塞砌、不同材料基体交叉处的挂网加强措施、灰饼制作等工作。毛化过程中要注意避开灰饼位置，避免污染。
6.3熬制胶水、配制浆料过程中必须严格使用台秤按照比例进行计量。
6.4抹灰层在凝结应防止快干、水冲、撞击、振动和受冻，在凝结后应采取措施防止沾污和损坏。
6.5毛化工程中拍浆时候力度要均匀，以上一次浆料，拍6次左右为宜。施工人员可为力工，熟练的力工每天的施工面积可达300㎡左右。
七、效益分析：
聚乙烯醇毛化施工综合单价：
人工费：力工180元/300㎡=0.62元/m2
材料费：
墙施工面积=3.7*3.03=11.21㎡
一袋聚乙烯醇（标准型）12.5kg=220元
聚乙烯醇 220*0.627/12.5=11.035元
墙所需胶水价格11.035*5.8/11.8=5.42元
水=15.05*5.8/11.8*0.001*4.396=0.03252元
42.5水泥=0.0125吨*575吨=7.1875元
黄砂=0.005吨*155吨=0.775元
墙拍浆材料所需成本费用=5.42+0.03252+7.1875+0.775=13.7077元
每平米材料价格=13.71/11.21㎡=1.22元/m2。
综合单价：0.62元/m2+1.22元/m2=1.84元/m2
普通喷浆施工综合单价：
人工费+胶水：1.0元/m2
材料费（水泥、黄砂、水）：0.45元/m2
综合单价：1+0.45=1.45元/m2.
虽然聚乙烯醇毛化比普通喷浆贵0.39元/m2，但是聚乙烯醇毛化处理过后的墙面，粉刷后墙面基本不会有空鼓开裂的现象发生，大大减少后期的二次维修返工的费用，而二次维修空鼓的费用高达26元/m2。而墙面粉刷空鼓发生概率3%；
维修后的单价：1.45+（26*3%）=2.23元/m2
经济效益：2.23元/m2-1.84元/m2=0.39元/m2
粉刷工程质量能实现了一次成优，基本消除了空鼓、开裂等质量通病，从而大幅度降低了在后期的维修费用。获得的甲方、监理的一致好评，也减少日后小业主的投诉风险。
参考文献
[1]中华人民共和国住房和城乡建设部 GB 50210-2018 建筑装饰装修工程验收标准[S].北京：中国建筑工业出版社，2018.
[2]江苏省建设工程质量监督总站DGJ32/J 16-2014 住宅工程质量通病控制标准[S].南京：江苏凤凰科学技术出版社，2014.
