邱丹丹
国网孝感供电公司 湖北省 孝感市 432000
【摘要】电缆采用电缆沟、埋管、顶管、直埋等敷设方式，随着经济、社会的不断发展，电缆走向的地面标识常被施工破坏,原有的图纸往往因为长期没有更新，与现场存在一定的偏差，难以精确指引电缆实际路径。电缆路径探测系统在电力企业电缆路径巡测、深度测量、电缆鉴别等方面发挥了巨大的作用。
【关键字】电缆路径探测；电子标识器技术；应用
1.基于电子标识器的电缆路径探测实施方案
1.1埋设电子标识器
为科学设计规划、埋设电子标识器必须详细了解电缆走向和实际信息。一般在过河、过街、管道跨越、中间接头和电缆管断面变化位置处安装球形电子信息标识器。如果发现附近3~5m内已有标识器，可以不必进行重复安装。对于电缆敷设地形复杂，隐蔽性比较强的地方，若不易安装球形标识器，建议选用钉型标识器进行标识监测。
1.2 记录安装情况
为方便于后期标识器的管理，在进行标识器的埋设和标识的时候必须进行信息记录，包括电子标识系统信息、管沟现场安装情况信息等，并以图像可视化方式进行展示，明确电子标识器安装地点和具体标识情况。
1.3故障定位
传统电缆故障检测方法复杂，一般经粗测、精测后才能确定故障，而且对工作人员专业性要求高。使用电子标识器后，电缆故障定位步骤如下：
（1）根据传统故障查找方法初步定位故障点距离测试端的大体距离；
（2）借助GIS技术和计算机技术打印地理信息图，安排相关检修和维护人员快速到达事故地点进行处理。
（3）利用电子标识探测器进行精确定位，发现中间接头并进行故障分析检查。
（4）配合声测法或感应法精测定位,直至最终找到故障点。
2. 基于电子标识器的电缆路径探测应用
某供电公司电缆专业担负着19.058千米电缆线路附件的制作和故障查找工作，同时负责电缆线路的运行维护。随着经济建设和城市建设的快速发展，地下电缆越来越多。而诸多客观原因影响了电缆的路径：
（1）城市建设加速，受环境、时间、抢修人员的更替等各种因素的影响，电缆线路也在不断的改建、移位，与最初的设计图纸相差很多。
（2）电缆增长迅速，标注不详。随着经济建设和城市建设的快速发展，地下电缆的使用越来越多。地面建筑不断施工，原有的地上标识物人为破坏，导致电缆路径不清；原有图纸丢失或信息不全，使得电缆信息参数缺失严重。
2.1电子标识系统
电子标识器内部是一个无源电路，外壳防潮、防酸碱、防腐蚀、耐挤压，能抵抗外界环境变化。目前主要采用的是球型电子标识器、电子信息标识器。球型电子信息标识器内置一片可存储信息的RFID芯片，可将地下电缆的相关信息事先写入，并将写入的信息在计算机上建立数据库进行管理。本单位电缆存入的信息主要包含：
.png)
电子标识器预先理于地下，当使用标识器定位仪对地下电子标识器进探测时，定位仪先向地下发出一定频率的电磁波信号，当靠近标识器时，标识器会反射定位仪发出的信号，从而被定位仪发现和接收，并通过声音和读数来告知操作者地下电缆的全面信息。
2.2电子标识系统在现场的具体应用
（1）记录预埋电子信息标识的ID代码，通过探测仪验证电子信息标识的ID代码。
（2）施工安放，评估标识球是否有必要连接。如有则用PVC扎带与电缆联结。标识器与电缆间隔至少10 cm，中间回填净土。
（3）现场记录信息，记录标识器ID代码及现场情况如地面参照物实际埋深，地下目标电缆设施的现场信息。在施工图纸中标注标识器位置，并记录编码。
（4）探测并读取信息验证，确认电缆埋设深度小于标识器最大探测深度，否则采用相对埋深标记。
（5）验收、整理信息及归档。复测，确认标识球探测数据。
2.3应用前后效果对比

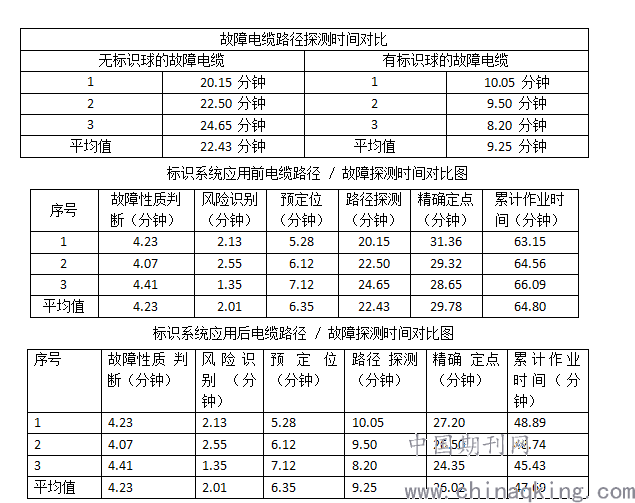

2019年3季度共进行了42次电缆故障探测，在几次路径不清楚的情况下，分别对埋设标识球前后的电缆故障查找情况进行统计，结果如下图表所示。
.png)
总结发现，标识系统应用前同样的电缆路径的平均探测时间为22.43分钟，有标识系统后电缆路径探测的平均时间仅9.25分钟，探测时间足足缩短了13.18分钟。同时电缆路径准确性也得到了提高，给电缆故障精确定点带来了极大的便利，达到了提高作业人员的路径探测效率的目的。
3.结论
应用电子标识系统 ，逐渐摆脱图纸参照物易受环境变化的影响 ，使用更科学的手段统计电缆信息，避免给工作人员以错误的导向。 运用电子标识系统，加强了电缆信息管理，最大限度的减少用户的经济损失，提高了用户满意度和电缆的信息管理水平。
参考文献：
[1]王维权.基于电子标识器的主网电缆管理[J].自动化与仪器仪表,2017(7):213-214.
