冯建辉、何张海、普和国
云南电网有限责任公司怒江供电局 云南怒江 673100
摘要：本文介绍了一起220kV隔离开关合动静触头烧毁事件，分析了该缺陷的处理过程，并根据实地勘察和检修经验烧毁原因深入分析。指出此次事件暴露的问题，并提出防范措施和建议，为类似的时间提供借鉴和参考意义。
关键词：隔离开关 烧毁处理 原因分析 防范措施
1引言
2020年4月14日，某局运行人员根据倒闸操作计划，在对220kV X线2463、2462断路器间隔转检修状态过程中，在同一串3/2接线上的220kV Y线2461断路器间隔24611隔离开关C相动静触头连接处发生拉弧放电，运行人员发现缺陷后恢复220kV X线为运行状态，24611隔离开关C相动静触头连接处拉弧放电现象消失。4月14日20时20分运行人员填报重大缺陷，检修人员4月15日10时许对24611隔离开关C相动静触头现场查看，发现24611隔离开关C相动触头、静触头夹紧处有明显烧毁现象且24611隔离开关存在合闸不到位情况。因无该型号隔离开关动静触头备品备件，经与厂家联系后，购买备品备件，在厂家技术人员协同下，于4月17日对其缺陷进行消缺处理完毕。
.png)

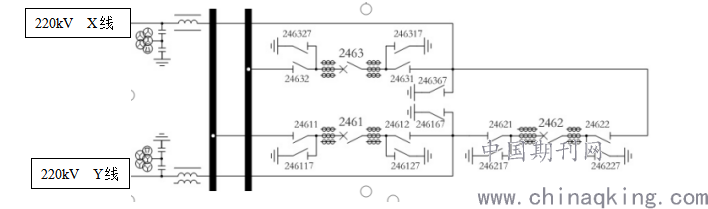

图1 220kV侧一次接线图
2 设备日常运维基本情况
该站GW10-252/GW11-252型单柱垂直伸缩式户外交流高压隔离开关是由西安西电高压开关有限责任公司生产的三相交流50Hz户外高压电器，2008年6月投入运行。
发生烧毁的220kV GW10-252DW型隔离开关，状态评价结果为异常或注意，GW10-252型隔离开关存在分合不到位家族性缺陷，按照重点设备维护Ⅲ级设备运维要求开展维护工作。由于线路侧隔离开关可结合定检预试每3年一次进行停电维护，维护状况稍好；由于线路和母线同时停电才能对母线侧隔离开关进行检修维护，两者同时停电机会较少，且运行方式上安排风险较大，故存在母线侧隔离开关欠停电维护的情况。
2019年11月5日，运行人员在记录整点电流情况时发现220kV 2461断路器间隔C相指示为0，查看全部记录，发现2461断路器间隔C相有时指示为0，有时正常。随后进行了逐级上报，11月6日经检修二次人员对断路器负荷异常进行检查，判断此现场与电流互感器二次部分无关。11月11日经局生产设备部组织人员到现场查看，初步分析为2461断路器间隔设备C相接触电阻较大，排查2461、2462、2463断路器预防性试验报告，未发现异常，怀疑为24611、24612隔离开关接触不好，由于没有隔离开关操作记录，排除了隔离开关合不到位情况。故分析为2461间隔设备C相接触电阻较2463间隔设备C相较大，造成电流分配不均。
3 GW10-252/GW11-252型隔离开关基本结构及原理
GW10-252/GW11-252型隔离开关由底座、绝缘支柱、传动装置、导电闸刀、静触头操动机构等组成。每极隔离开关配装一个接地开关供断口下端接地用，接地开关为单杆分步动作式。
.png)

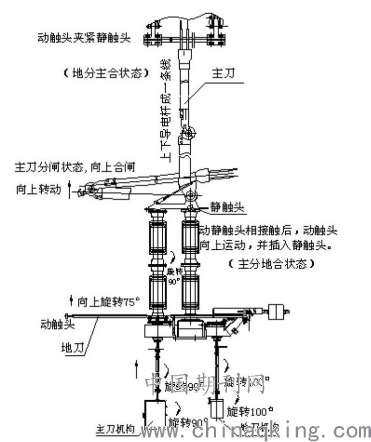

图2 GW10-252/GW11-252型隔离开关动作原理

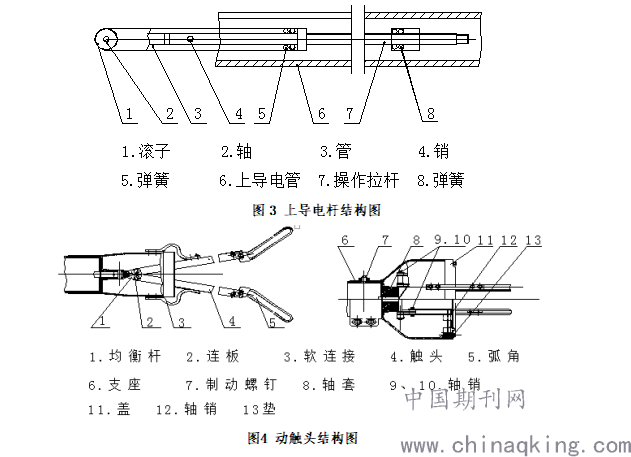

隔离开关动作原理：主刀机构转动---带动垂直拉杆及瓷瓶旋转---刀闸底部传动拉杆联动主刀向上合闸---破冰刀下沿将上导电杆底部滚子上顶并带动上导电杆内操作拉杆伸缩---上导电杆内操作拉杆带动顶部动触头夹紧。
.png)
4 现场检查处理情况
4.1检修人员在停电后将24611隔离开关拆下进行外观检查，发现该隔离开关C相动静触头明显烧毁，有明显电弧放电痕迹。
.png)

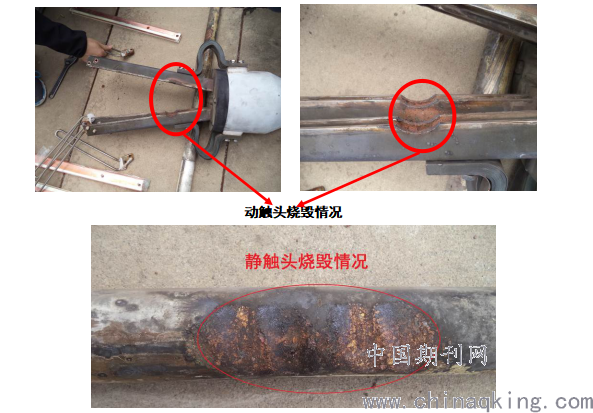

图2 动静触头烧毁部位
4.2拆除过程中发现该隔离开关合闸状态时C相上下导电管位置轻微弯曲，造成合闸状态时动静触头间有间隙，存在隔离开关合闸不到位的情况，导致合闸过程中三相分合闸不同期。由于24611隔离开关动静触头连接处已明显烧毁，检修人员拆下上部导电管对动触头和动触头防雨罩进行更换，并对拉杆进行清洁处理。
.png)

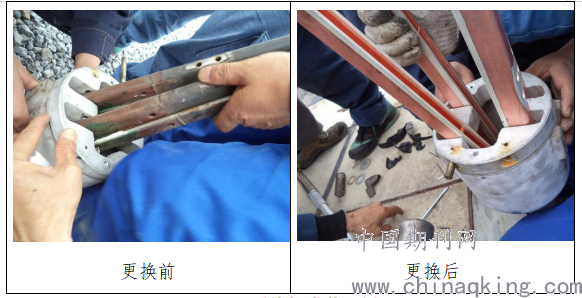

图4 动触头更换前后对比图

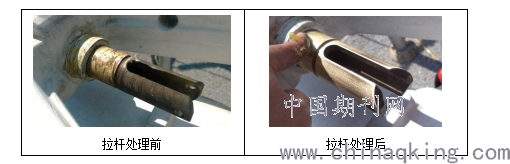

4.3.对上导电管内拉杆卡涩处理，并对上下导电管连接处齿轮与齿条润滑处理。对C相导电总成进行更换，并对隔离开关本体导电部分校紧重新调整静触头距离，使其动静触头在最大夹紧位置对设备线夹更换紧固螺栓。
.png)

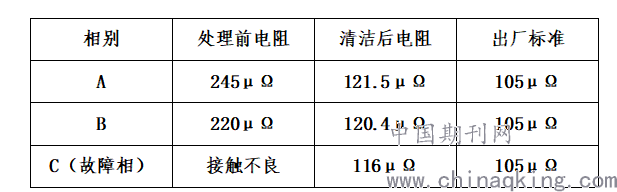

4.4现场对24611隔离开关进行三相同期调节，并用清洁剂对其他两相动静触头表面氧化层进行清洁处理，用白布将其擦拭干净，禁用铁刷打磨破坏触头表面镀银层。并对处理前后进行三相导电回路电阻测试，结果如下表：
.png)
