徐俊涵、陈启富、孙海翔
国网江苏省电力有限公司镇江供电分公司 江苏 212000
摘要：近年来随着电力系统的发展, 电网电压等级的逐步升高, 接地短路电流愈来愈大, 保护接地装置的重要性也就愈来愈突出，接地装置施工的要求也越来越高。本文将从施工的各个重要环节分析施工流程及其质量控制要点。
键词：电力系统 接地装置 安装工艺
0.引言
电力系统中的“接地”是指将地表上的金属物体电气回路中的某一点通过到底与主接地网相连，使之与大地保持等电位。埋入地中连接主接地网或位于地表与设备相连的金属接地体、接地线或接地排的总和，统称为接地装置。电气设备安装的接地装置一般为保护接地装置。所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式，是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。
近年来随着电力系统的发展, 电网电压等级的逐步升高, 接地短路电流愈来愈大, 保护接地装置的重要性也就愈来愈突出，接地装置施工的要求也越来越高。本文将从施工的各个重要环节分析施工流程及其质量控制要点。
1.施工准备工作
施工准备工作主要从技术、材料、人员和机具等方面入手。技术准备工作主要以熟悉施工图纸、施工方案和施工规范为主，要求施工人员按图施工，并且施工工艺达标。材料准备工作需要根据设计规格及型号，结合工程用量进行接地网用镀锌扁钢、角钢、铜绞线、铜排等材料准备，上述材料的规格应达到施工方案要求，并在到达施工现场时通过检查。此外，焊条、焊粉、助焊剂等辅助材料也应事先准备。人员准备工作是指开工前安排好专业技术人员，安全、质量负责人，专业焊工和安装人员，并对其资质进行检查。机具准备工作主要是按照施工要求，准备电焊机、切割机、气焊、接地沟开挖用机械设备或工具等，施工机具应有合格证，并定期检验。
2.接地沟开挖工作
根据主接地网设计图纸对主接地网敷设位置、网格大小进行防线，确定接地装置连接至主接地网的位置。接地沟开挖应按照设计要求或规范要求的接地深度进行，深度以最高标准为准，且留有一定的裕度。接地沟应按场地或分区进行开挖，以便于记录完成情况。
3.垂直接地体加工及安装工作
垂直接地体加工前应按照设计要求对材料进行切割，镀锌扁钢、镀锌角钢等材料作为垂直接地体时，应对切割面做防腐处理。为便于安装，垂直接地体下端部应加工成锥形，上端部敲击部位需要进行相应的加固。另外，部分情况下垂直接地体需要弯S弯才能满足安装条件，应根据安装位置、安装尺寸等图纸设计内容，选择合适的弯排机进行弯曲。
垂直接地体安装位置应严格按照设计图纸，为便于垂直接地体与水平接地体搭接处的焊接，宜在未埋入接地沟时在垂直接地体上焊接一段水平接地体，水平接地体则必须预制成弧形或直角型。垂直接地体上端的埋入深度需满足设计或规范要求，上端敲击部位需做防腐处理。
4.主网接地敷设及焊接工作

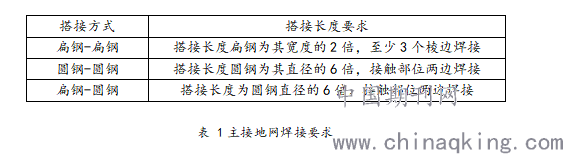

接地体埋设深度应符合设计规定，当无设计要求时，应大于0.6米。接地装置与主接地网的连接方式一般采用焊接，焊接必须牢固、无虚焊。接地体的搭接应使用搭接焊，搭接长度及焊接方式应符合下表中的规定。
.png)
5.主接地网防腐及隐蔽工作
在接地装置中，接地引线以及接地装置的连接螺丝都是容易受到是接地装置最容易发生腐蚀的地方，这些地方不仅仅会在土壤中受到腐蚀，还存在大气环境的因素，对其进行腐蚀作用。防止接地装置腐蚀，首先要根据现场大气环境和土壤因素选择合适的接地材料。另外，在焊接结束后，应去除焊接部位残留的焊药，表面除锈后应在焊痕100毫米内做防腐处理，一般采用刷涂防锈漆的方式来避免腐蚀。再者，需要对接地体进行检查，破损处及切割面均需要做防腐处理。
某一区域内地表以下的接地网施工完成后，应及时进行回填土工作。在接地沟回填土前必须经过监理人员的验收合格，并及时做好隐蔽工程记录。回填土内不得夹杂石块和建筑垃圾，外取的土壤不得有较强的腐蚀性。
6.设备接地安装工作

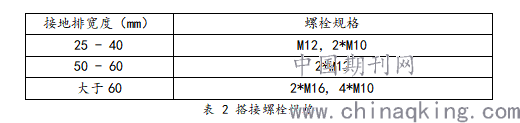

与设备连接的接地体采用螺栓搭接，搭接面要求紧密，不得留有空隙。设备接地体应能使得引上接地体横平竖直、工艺美观。另外，要求两点接地的设备，两根引上接地体应与不同网格的接地网或干线相连。接地排连接螺栓的参考规格一般如下表所示。
.png)
在安装完成后，需要做好接地标识，一般采用黄绿间隔的油漆标识接地装置。全所黄绿接地漆的间隔宽度应一致，并且顺序也应一致。另外，明敷的接地体在长度很长时不宜全部进行接地标识。
7.接地装置试验工作
接地装置在安装工作结束后，应进行接地引下线导通测试和接地阻抗测试。试验程序应遵行相应的试验导则进行，试验结果应符合标准，否则将对接地装置进行整改。
根据导通测试的结果，一般来说状况良好的设备测试值应在50mΩ以下；50mΩ-200mΩ的设备状况尚可，宜在以后例行测试中重点关注其变化，重要的设备宜在适当时候检查处理；
200mΩ-1Ω的设备状况不佳，对重要的设备应尽快检查处理，其他设备宜在适当时候检查处理；1Ω以上的设备与主地网未连接，应尽快检查处理。
8.结束语
本文将电网主设备接地装置安装工程分解为若干个环节，并对各个环节内的质量管控要点进行的详细分析，希望从业人员能够做好接地装置的安装工作。接地装置作为保护电网、设备及人身安全的重要设施，应该得到极大的重视，这样才能避免事故，消除安全隐患。
参考文献：
[1].孙树辉.电气施工防雷接地技术[J].农业气象,2020(5):114-116.
[2].苏晓亮.建筑电气安装工程防雷接地施工技术[J].电力工程,2019(19):4.
[3].叶喜太.关于电力系统接地网施工与管理的研究[J].价值工程,2011(3):325.
[4].汤芯珮.电力系统接地装置及其运行维护[J].自动化应用,2018(2):123-124.
[5].谯坤.电力系统接地装置的常见问题及其控制[J].四川电力技术,2008(31):28-30.
