浅谈附着式升降脚手架的多种附着支座类型

发表时间：2020/11/19 来源：《基层建设》2020年第22期作者：黄柏宁巩圆圆张仁宝陈海生张聪

[导读] 摘要：对于附着式升降脚手架进行简要分析，同时探讨附着式脚手架的多种附墙支座类型，这样能够为以后的类似工程提供一定的理论基础，面对附着式脚手架在与不同结构形式、主体结构不同位置连接时使用何种附墙支座以确保连接牢靠，能够做到有经验来处理应对。

        中建八局第二建设有限公司海南海口 570000
        摘要：对于附着式升降脚手架进行简要分析，同时探讨附着式脚手架的多种附墙支座类型，这样能够为以后的类似工程提供一定的理论基础，面对附着式脚手架在与不同结构形式、主体结构不同位置连接时使用何种附墙支座以确保连接牢靠，能够做到有经验来处理应对。
        关键词：附着式升降脚手架附墙支座框架剪力墙结构钢框架结构
        一、前言
        随着时代的发展，高层、超高层建筑大量涌现，如再搭设传统的落地式脚手架，不仅成本高，劳动强度大，而且存在很大安全隐患。建筑行业的发展，也对施工中脚手架工程的实用美观、安全经济等要求越来越高，值此之际，附着式升降脚手架快速发展与推广使用。附着式升降脚手架与高层传统脚手架相比，极大改善了作业环境，消除了危险搭设作业，有效减少高空坠落事故率，实现了脚手架作业的机械化，有助于加快施工进度，提升施工现场形象，提高节能减排绿色文明施工，符合以人为本的低碳节能环保、绿色施工的发展方向[1]。
        行业中的附着式升降脚手架大多造型贴切现有建筑外轮廓，而对于外立面造型复杂或钢结构的建筑应用附着式升降脚手架存在一定的难度。因受结构与造型影响，附着点位无法正常设置，存在较大施工难度，故采取非常规附着方式，以保证附着式升降脚手架安全正常提升[2]。本文将结合施工过程中的实际情况，对附着式脚手架的多种类型附墙支座进行分析与探讨。
        二、工程简介
        我司承建的某办公楼项目位于海南省海口市秀英区长滨西一街与长海大道交汇处。由3栋单体组成，地下2层，地上3#楼3层，高15.15m；4#楼41层，标准层高3.3m，总高138.95m；5#楼28层，标准层高5.1m，总高139.25m。结构形式5#楼为钢框架-支撑结构，4#楼为劲性柱-框架剪力墙结构，3#楼及地下室为框架剪力墙结构。其中4#、5#楼为超高层办公楼，施工中均采用附着式升降脚手架替代传统的落地式脚手架。
        三、附墙支座类型分析与选用
        1、普通钢筋混凝土梁、剪力墙外侧附墙支座选用：

此为普通梁墙外侧附墙支座的设置方式，钢筋混凝土结构形式，无特殊要求。封模前在合理位置预埋套管，混凝土强度达到要求后，使用M30对穿螺杆将附墙支座固定在主体结构上。

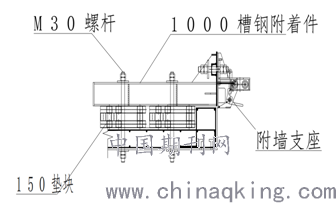

2、阳台位置附墙支座：

阳台位置为悬挑板，无墙、柱、梁等主要受力构件，故使用楼板固定附墙支座。一般阳台均设置挡水反坎，首先使用钢管垫块将反坎找平，M30螺杆将槽钢梁固定在楼板上，端部悬挑至楼外，再使用M30螺杆将附墙支座固定在钢梁端部。

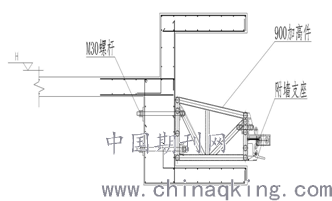

3、4#楼飘窗位置附墙支座：

        飘板为悬挑构件承载力不足，应使用主梁充当加固附墙支座的主受力构件。
        在主梁上预埋套管，使用M30对穿螺杆将加高垫固定在主梁上；钢管桁架加高垫高度略大于飘板宽度，端部可悬挑至楼外，再使用M30螺杆将附墙支座固定在加高垫上，通过加高垫将脚手架承载力传递至主梁，强度达到设计要求。

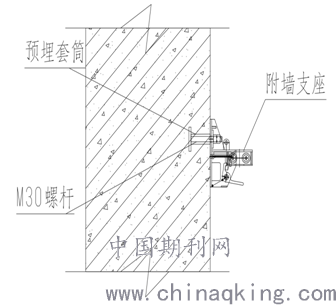

        4、4#楼框架柱位置附墙支座：

        框架柱与外剪力墙位置混凝土较厚，且预埋套管开洞对墙柱主体结构强度影响较大，故无法使用对穿螺杆的方式固定附墙支座。
        现使用预埋套筒方式，将套筒焊接在钢板上增大受力接触面积，钢板使用钢筋焊接固定在墙柱竖向主筋上。待混凝土浇筑完成且达到强度要求后，使用M30螺杆与预埋套筒连接的方式，将附墙支座固定在主体结构上。

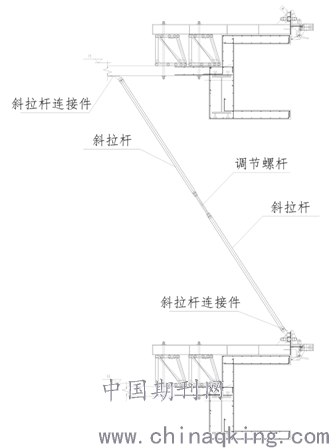

        5、5#楼飘窗位置附墙支座：

        5#楼框架梁为型钢-混凝土梁，无法在梁上预埋套管使用对穿螺杆加固附墙支座；飘板为悬挑板承载力不足，故不可使用飘板加固附墙支座，应使用结构板充当加固附墙支座的主受力构件（需设计复核增加拉结点处配筋强度）。
        楼板预埋套管，使用与飘板等高的加高垫找平，M30螺杆将槽钢梁跟加高垫与楼板固定，槽钢端部悬挑至楼外，再使用M30螺杆将附墙支座固定在钢梁端部。飘板宽度1.1m，则槽钢梁悬挑长度大于1/2，端部自由度过大，无法提供足够承载力固定附墙支座，存在安全隐患。现由上层楼板充当固定点，增加一根可调节的钢管硬性斜拉杆，将钢梁端部的附墙支座固定住，避免钢梁上下摆动幅度过大造成损伤或脚手架架体加固不牢。

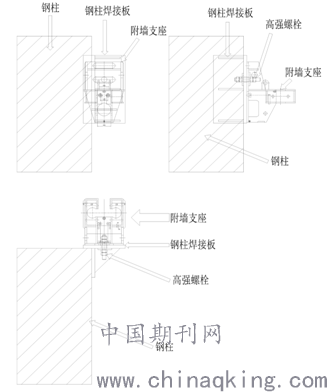

        6、钢柱位置附墙支座：

        5#楼转角处钢柱因螺栓无法穿透，故无法使用预埋件或对穿螺杆方式加固，且随楼层往上，钢柱截面会逐层缩小，故在多方讨论与学习下采用定制附墙支座、定制附墙件焊接在钢柱上附着，焊接方式采用立焊和平焊，附墙支座材质与钢柱材质一致。附墙件与钢柱焊接牢靠后，再使用M30螺杆将附墙支座固定在附墙件上，由钢框架主体结构承载脚手架主体，强度符合设计要求（需设计复核）。
        四、结束语
        附着式升降脚手架已成为超高层外防护及操作平台的使用趋势，本文介绍的几种附墙支座类型基本涵盖常用的使用环境，尤其钢柱的定制变截面附墙支座具有很大的自主创新及实用性，从而解决了施工中一些棘手的难题。本文所提出的方法比较有效，且方便操作，一般的施工单位都会很容易的掌握，且最为重要的一点就是定制变截面附墙支座的思路可以举一反三，为应对变截面问题提供一种思路。
        参考文献：
        [1]阚子义.附着式升降脚手架在超高层建筑施工中的应用[J].城市住宅，2019-12-25，196-198.
        [2]王彦宏，肖衡，郑晨晓，丁冰，侯玉强.附着式升降脚手架在复杂外造型建筑中的应用[J].建筑技艺，2018-09-15，432-438.
