董伟锋
广东电网有限责任公司东莞供电局 广东 东莞 523000
摘要:本文主要梳理了当前低压集抄装置运维培训机制遇到的培训装置不足、实体装置造价高、培训场地集中等问题，在电子化结算全面推广的背景下，对低压集抄自动抄表成功率提出了更高的要求。如何解决转岗员工、新员工等的岗位核心技能的培训工作，快速提高运维技能水平成了重点研究课题。因此通过研究一款基于移动版计量低压集抄故障处理培训APP，可安装于手机、平板等主流移动介质，通过三大核心技术，实现故障运维场景仿真、故障处理结果正确性判别的功效，供运维人员自主培训并模拟处理操作，摆脱培训装置、培训场地等实体设备的束缚。
关键词：低压集抄装置运维培训机制；电子化结算；基于移动版计量低压集抄故障处理培训APP；故障运维场景仿真；自主培训并模拟处理操作
一、正文
随着云大物移智的发展热潮，基于物联网、云大数据汇聚处理分析技术的高速发展，电能计量专业的技术革新之路蒸蒸日上。2015年至2016年是供电企业在电能量数据采集技术改革的关键之年，引入低压电力线载波通信技术在新一代智能电表、电能采集终端（集中器）的全覆盖使用，公司全面发起低压集抄全覆盖及智能电表改造的重点工作，使得公变用电客户配置的三相四线电能表、低压居民用电客户配置的单相电能表的数据采集方式实现远程智能采集。传统的抄表专业班组在技术改进的基础下向客户服务班组、计量运维及用电检查班组转型，以致优化调配人力资源，同时实现增强计量运维、客户服务、用电检查等基础班组的运维力量。在为推进电力现货市场交易建设创新工作背景下，为保障营销系统、计量自动化系统的电子化结算的功能的有效运转，低压集抄自动抄表成功率需长期稳定在99.6%以上，对计量运维人员低压集抄故障处理的效率、准确率都提出了高要求，但当前的现状为低压集抄技术引进时间不长，转岗人员的基础知识薄弱，人员现场处理经验不足，同时培训设备体积大、造价高，当前集中于公司的技术技能创新基地部署，不利于班组技术骨干常态化持续开展运维技能培训班以实现全面提高运维水平的目的。
结合当前的业务需求，为解决低压集抄运维培训使用的培训装置不足、实体培训设备造价高、培训场地集中、基础知识教材不足等问题，公司创新工作室团队发起《基于移动版计量低压集抄故障处理培训APP研发》职工创新项目，开发一套针对计量低压集抄发生故障时的排查处理培训使用的移动版计量低压集抄故障处理培训APP，将实体培训设备通过模拟仿真技术，整合至手机、平板等移动介质上的有效使用，实现故障运维场景还原的形式，供运维人员自主培训并模拟处理操作，摆脱培训装置、培训场地等实体设备的束缚，同时能有效保护用电安全知识、基础运维知识薄弱等员工的人身安全，优化低压集抄装置运维培训方式。
核心技术点主要包括三大方面。一是基于三维图像建模理论的测试器件虚拟化技术，建立起高体验化的人机交互效果。利用手机、平板电脑等移动介质模拟现场联调或故障画面，通过触屏拖拉、点击进行测试操作。具体仿真内容包括集中器的总体调试界面、按键功能点击触发使用、上行与下行通信模块的装拆与更换；采集器、载波通信模块的加装或更换；电能表的总体界面、通信端口接线、电度显示等；以及常见的运维工具，如万用表、抄表掌机等设备的全方位使用仿真。有效解决实体培训装置不足、装置造价高、培训场地集中的问题。

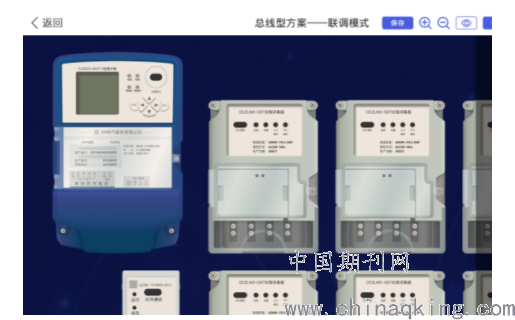

二是建立设备事件驱动技术，梳理各设备连接点之间的逻辑关系，实现拖拉、点击接线模拟现实操作。具体包括整体低压集抄台区的电压线、电流线的布置连接；通信方式混合搭配的台区下电能表、采集器、集中器间的485通讯线连接、采集器装拆连线等运维方式的仿真。供培训人员更好地还原现场处理场景，快速掌握基础运维技能、提高运维技术水平。
.png)

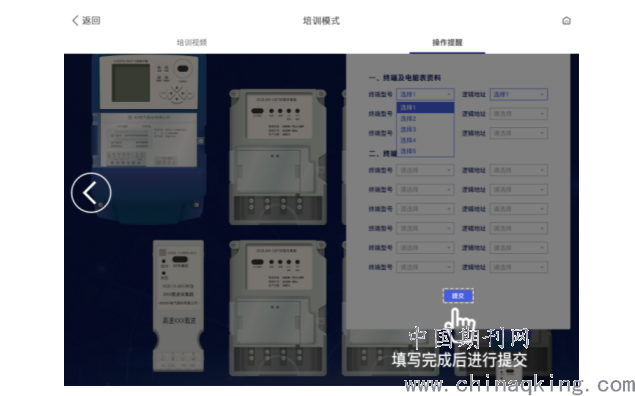

三是建立低压集抄终端联调数据库。整合当前业务场景所有的故障形式完成联调测试数据库，如集中器参数设置错误、485通讯线接线错误、通讯模块不匹配、采集器故障等多种故障情况，搭配培训模块、练习模块、考试模块、查询模块、基础知识模块五个调用。学员每次培训练习时系统会在数据库中随机抽取多种故障进行模拟设置，让学员对故障进行分析处理，提高学员的应变处理能力。基于数据库插入判别分析匹对算法，实现智能分析故障类别、运维故障处理正确性判断，警示操作员的错误点等功效。
.png)
基于上述的技术手段，集成基于移动版计量低压集抄故障处理培训APP，满足当前安卓、IOS等主流的移动介质的操作系统，保障APP的可行性与普及性。通过仿真技术模拟实际运维场景，在保障培训效果的同时有效保障操作员的用电安全，在对新员工、转岗员工的培训工作上更是达到事半功倍的效果。如何把传统的培训装置、培训手段转化在群众的生活便利上是当前创新业务开发的主流，通过APP的低压集抄装置运维仿真培训方式应用前景广阔，适合全国从事电能计量有关的电力人员使用，成果推广易、转化简单、投入产出比高。将对行业的运维培训工作发挥重大改进作用。
二、结束语
本文主要介绍了低压电力线载波通信技术在新一代智能电表、电能采集终端（集中器）的全覆盖使用，在推进电力现货市场交易建设创新工作背景下，为保障营销系统、计量自动化系统的电子化结算的功能的有效运转，对计量运维人员低压集抄故障处理的效率、准确率都提出更好的要求以保障抄表成功率。面对当前低压集抄培训业务场景下转岗人员的基础知识薄弱，人员现场处理经验不足，同时培训设备体积大、造价高，培训场地不足等问题现状，通过研发基于移动版计量低压集抄故障处理培训APP，把运维培训映射在手机、平板等移动介质，供学员随时随地开展培训。其中此款APP通过基于三维图像建模理论的测试器件虚拟化技术、设备事件驱动技术、建立低压集抄终端联调数据库与数据匹对算法，实现了培训技术的仿真，在有效保障培训质量的同时规避了误操作触电的风险。基于移动版计量低压集抄故障处理培训方式的研究是一个成功的课题，推广前景良好，将对行业的培训方式发挥重大促进作用。
参考文献
[1] 徐湛.基于不同场景的低压集抄通信技术应用研究.机电信息，2019-12
[2] 罗步升、林志超、何小龙.基于拓扑解析与深度学习融合的低压集抄系统故障诊断方法.电测与仪表，2019-08
[3] 陈卫强、张思建.基于新型现场作业终端的低压集抄系统运维方法.广西电力，2019-04
[4] 余新军、王林军、沈爱群、金武冰.低压计量自动化系统负控、集抄全规格集成模拟实训装置.农村电气化，2019-08
[5] 罗宁.影响低压集抄自动抄表成功率的原因分析及提升方法探究.农村电气化，2019-03
[6] 杨伊璇.基于多业务场景的低压集抄培训联动系统研究.科学技术创新，2019-09
[7] 秦欣、肖艳红、孟杨、刘朝英.基于互联网+的低压集抄运维全流程管控系统的研究与应用.数字通信世界，2019-01
[8] 秦欣、肖艳红、孟扬、刘朝英.低压集抄现场环境模拟测试平台设计.中国科技信息，2018-12
[9] 刘柱辉.基于窄带物联网技术的低压电表集抄应用.电脑与电信，2018-09
[10] 曾志涛.低压集抄异常故障分析处理及预防措施探究.科技风，2018-10
董伟锋（1993-6），男，技师, 技师、助理工程师、广东电网公司技术能手，研究方向为计量装置运维与电能量数据智能采集等。
项目名称：基于移动版计量低压集抄故障处理培训APP研发
项目编号：031900KK52190200
