安文 高子龙
国网甘肃省电力公司白银供电公司 甘肃省白银市 730900
[摘要}通过城市内部无电杆化改造，地埋电缆的的大量敷设，纯电缆线损异常台区治理比较困难，本文通过对纯电缆线损异常台区的分析，提出解决方案。
{关键词} 电缆 台区 线损 治理
0引言
针对目前城市内部无电杆化改造，地埋电缆的的大量敷设，大量的居民小区、台区电源都由箱式变提供、电缆传输，相比架空线台区线损排查、整改难度增加，对如何解决此类台区异常线损排查与治理问题，已经显得非常重要和紧急。本文以××供电公司情况为例，选取27个配电电缆台区进行调研、分析、治理，确定效果。
1、纯电缆台区线损异常原因
通过对纯电缆线损异常台区进行大数据统计和分析可以得出以下结论，归纳起来主要有四类：
第一类：表计隐形烧坏、客户窃电难以准确判断和直观排查，造成排查工作量比架空线台区成倍增加。
第二类:在建设施工、三供一业改造中造成低压电缆受损、漏电、接地等原因造成台区线损异常难以查找，治理难度更大。
第三类: 地埋电缆走向判断困难，超声波电缆寻址仪到单一电缆排除效果较好，但对于多条大量同一走向捆绑式电缆无法判断。
第四类:电缆涡流、环流对台区线损的影响，易造成负损。
第五类:户变问题、串户问题难以查清。
2、纯电缆台区线损异常分析
随着采集的深化应用，台区线损率已成为常态化考核指标，国网公司对“台区线损精益化管理”工作要求不断提高，为了实现台区线损率进一步提升。目前急需技术辅助手段来协助分析影响线损的原因，现阶段人工排查线损已遇瓶颈，现场纯电缆台区影响线损的一些隐藏问题依然无法发现。
当前对于0.4KV纯电缆台区监测没有很好的手段，因此用户表计窃电和线路窃电行为成为了最难处理的线损原因。窃电的行为不仅影响电力正常供应,侵害供电企业合法经济效益,也存在极大安全隐患,引发火灾等事故,不利于社会稳定。随着技术的飞速发展,不法分子的窃电技术也愈加表现出高科技化、隐蔽性强及发现查处难的特点。传统窃电检查主要依靠人工现场普查,且依赖检查人员对防窃电技术的熟悉程度,防窃电工作需要由常规的被动式、运动式、突击式向全天候、全方位、实时的主动式、智能式方向转变,提高防窃电工作效率和实效。
现有采集主站不具备线损智能研判功能，也不能与降损终端进行数据互动，HPLC模块的应用但功能不能全面发挥出来。同时现有采集主站不能完成时钟误差超过5分钟的对时功能。
3、解决方案
引进台区大脑设备及软件，可以实现台区的智能感知设备接入，完成台区工况分析和配电站环境监测等功能；也可以实现集中器和低压用户的各种相关数据获取，进行本地边缘计算功能，减轻现有系统运算量大、业务承载负担重的问题。

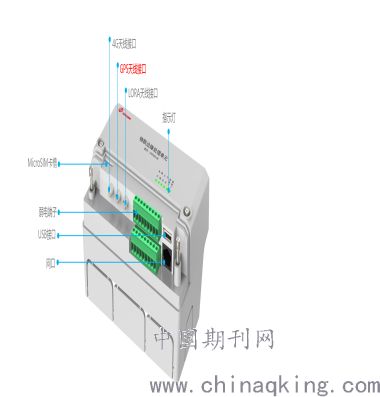

台区大脑设计上，参照采集终端的表尾盖型式规范进行设计，整体大小和采集终端的表尾盖完全一致，可直接替代原采集终端的表尾盖，方便、简单。
.png)
运行过程中，不影响原有采集终端运行，安装施工简单，不需要额外增加安装空间。
具备计算台区日线损率的功能，每日计算低压用户每日用电量，结合台区总表日用电量进行线损率计算。可实现总线损、分相线损（需相位识别）、分支线损（需分支监测单元和分支拓扑识别）。通过采集采集终端内台区网络拓扑信息，结合台区各级智能设备（分支监测单元）的感知数据，进行数据分析计算，实现采集系统各级网络拓扑识别。

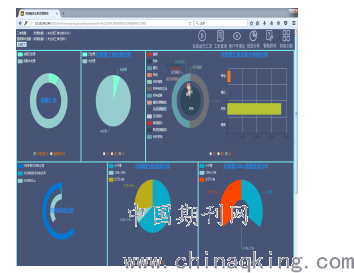

通过设备泛在网的信息融合，实现数据共享，对台区进行监测和治理。在监测过程中观察运行状态，查找设备与通信缺陷和不足，及时完善。
实现功能：档案分析功能:：台户一致性分析，通过数据连接及台区大脑现场采集的台变数据进行比较。确定错误户变，为户变关系一一对应，提供准确数据，对调整户变提供支撑。
窃电判断功能:：一是通过台区大脑提取采集系统中电能表及中心线电流数据，核定电流值是否一致，避免出现一线一地窃电情况。二是对台区下客户用电量进行监控、比对，对台区线损异常对应的用电量突增、突减客户及时梳理，提供出来便于现场查处。三是对电能表的电流、电压曲线进行监测，彻底避免通过表计接线失压、断流进行窃电。四是监控分析电能表总示度不等于峰、平、谷之和。五是监控每个计量箱用电量与台区总电量的偏差，准确定位窃电客户。六是监测台区漏电，对于电缆台区低压电缆进行数据监测，确定漏电点。
.png)
分析表计时钟超差功能：对台区下电能
表时钟进行监控，台区大脑对于时钟超差电
能表进行进行统计、上报，促使工作人员能
及时发现，远程对时，解决负损问题。
4、效果评估
涵盖XX供电公司27个公变台区。该项目完成白银供电公司27个台区的摸排分析工作；不合格台区的问题诊断工作；经过整治的台区线损率均降至2%以下，达到和接近该台区理论线损值。
结束语
通过以上分析，台区大脑设备及软件的应用很好的实现了对纯电缆台区线损异常的治理，对全省公司配电网治理工作有整体跨越性提升示范作用。
参考文献
1《线损与降损措施》中国电力出版社
第一作者简介：安文，男，籍贯 甘肃天水，1976年5月18日出生，学历本科，现任职国网白银供电公司城区分公司线损专责，高级技师，工程师、研究方向营销管理。
第二作者简介：高子龙，男，籍贯 甘肃白银，1989年5月5日出生，学历本科，现任职国网白银供电公司城区分公司计量专责，工程师、研究方向营销管理。
