于洋 李婷婷
牡丹江建材石油机械有限责任公司 黑龙江省牡丹江市 157000
摘要：本文为解决油水井在刮削过程中挂削器发生套管变形卡、垢卡、漏刮、方便入套管等，来减少或避免管柱事故的发生。
关键词：刀片360°旋转；可变径；扶正 ；360°；刮削；防止刀片脱落
引言：
随着钻修井技术的发展，修井技术也不断提高，对井筒的要求也不断提高，为此在油田开采过程中,切削工序经常发生，通过套管刮削器可以清除残留在套管内壁上的水泥块、水泥、硬蜡、各种盐类结晶或沉积物、射孔毛刺以及套管锈蚀后所产生的氧化铁等赃物，以便畅通无阻地下入各种井下工具。
一 产品的现状、存在问题与改进措施
1.产品的现状

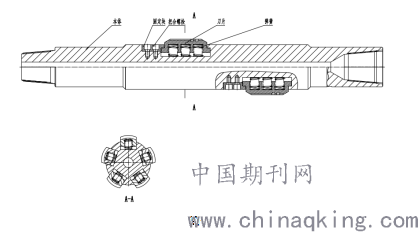

（1）非旋转刮管器一般包括本体、刀片、弹簧、压块、把合螺栓等。非旋转刮削器采用在本体 上加工6处刀片槽，刀片在槽内靠弹簧弹力上下浮动，并根据刮削管体内 径来确定刀片的伸缩量，每片刀片由合金钢经淬火处理加工制作，刀片在工作 时随工作芯轴转动，芯轴的两端螺纹与钻具连接。这种刀片只能随芯轴一起转动而刀片本身不能转动刮削方式的刮削器。如图一
.png)
图一
（2）旋转式套刮管器是指刮削刀片可以在芯轴上自由转动的一种刮削器。其结构一般包括上、下接头，中接头刀片。旋转刮管器与非旋转套管刮削器区别在于芯轴转 动时，刀片不随芯轴转动。结构可有多种，有一体式刀片和多把刀片固定在旋转套等结构。在芯轴转动时，刀片不转。如图二
.png)
图二
2.存在的问题
（1）非旋转刮管器刀片采用螺栓把合，刀片容易脱落，实现不了360°范围全覆盖刮削。
（2）旋转刮管器刮刀片可在芯轴上自由转动，刀片压缩范围小，刀片在刮削时会产生断片。
二.刀片360°旋转、可变径、扶正刮管器结构原理

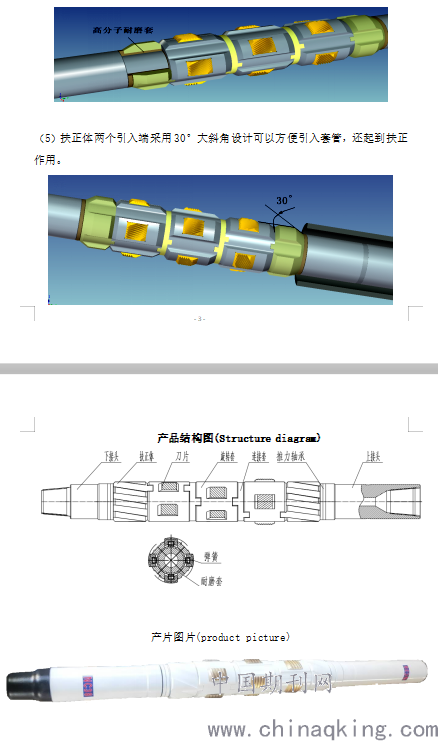

1产品结构简介：旋转式刮管器一般包括 上接头、下接头 、扶正体、旋转套、 刀片 、联接套 、耐磨套和推力轴承、弹簧等。
2设计特点：
（1）该刮削器设计了三组刀体，三组刀体在360°范围内覆盖套管内壁；
（2）刮削用刀片采用高强度合金钢碳氮共渗淬火处理，可以大大延长刀片的使用寿命；
（3）三组刀体采用不同旋向设计，提高套管的刮削效率，更利于刮削干净；
（4）旋转套的旋转处全部采用了TC合金衬套，两端扶正体采用高强树脂衬套，大大延长产品使用时间；
.png)
3．改进后的特点：
旋转式刮管器的工作原理是依靠刀片在旋转套上的弹簧的作用下，在旋转套的径向方向上下浮动来刮削管子内壁附着物，在工作过程中不随上下接头的旋转而旋转。刮削时弹簧有一定的预压力。扶正体两个引入端采用30°大斜角设计可以方便引入套管，还起到扶正作用，刀片不脱落，实现不了360°范围全覆盖刮削。
结束语：
随着国家经济的快速增长，加大了对能源需求，国家加大了对能源的勘探开发，产量将逐步增长，特别是随着国际石油市场合作的开发，必将的大幅增加对石油钻采工具的需求，技术先进，性能优良，工作效力的提高是必然性。
