薛国松 郭伟 王明明 李显辉 洪杰文
中国建筑第八工程局有限公司南方公司 518100
【摘要】
混凝土施工过程中，如果混凝土模板未处理干净、钢筋间距绑扎不合理、施工缝未处理好、塌落度控制不好、振捣不到位、收光抹面不好、养生不及时、拆模不仔细等都会造成混凝土缺陷。一般混凝土施工过程中可能出现的缺陷有蜂窝、麻面、漏浆、孔洞、漏筋、夹渣、缺棱掉角、表面裂纹等。
关键词 混凝土 缺陷修补

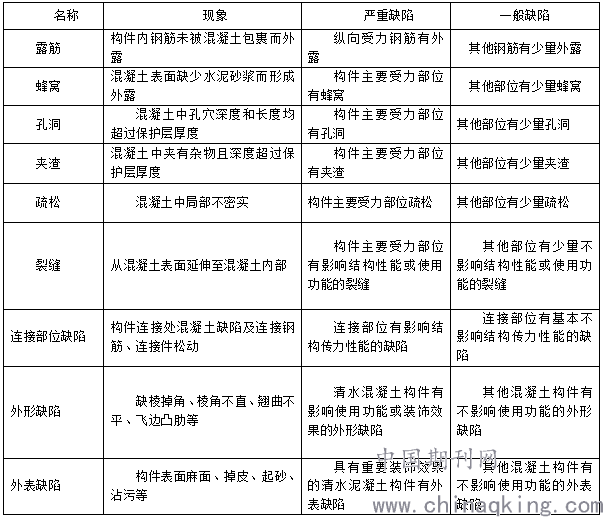

1、缺陷种类：
.png)
2、处理措施
2.1麻面
混凝土表面局部漏浆、粗糙、存在许多小凹坑的现象，但无钢筋和石子外露。
处理方法：
（1）基层处理：对于深度小于5mm的麻面、蜂窝，修复工人用打磨机抹平，然后进行修复。对于深度大于5mm的麻面、蜂窝，根据划定的区域，修复工人用凿子凿成四边形或规则的多边形，深度为直至把松散混凝土全部凿除并清洗干净。
（2）对于小于5mm的麻面和蜂窝，在划定区域内打磨完成后，将坑内杂物清理干净并用水充分湿润，然后根据搅拌站的试验室提供的水泥浆或水泥砂浆配合比进行修复。
（3）对于深度大于5mm的麻面和蜂窝，在划定区域内将松散混凝土凿除后，将杂物清洗干净并用水充分湿润，用稍大标号的水泥砂浆进行修复，最后对修复后的缺陷进行仔细养护。
2.2蜂窝
混凝土表面麻面现象严重，局部酥松，砂浆少石子多，石子之间出现空隙，形成蜂窝状的轻微孔洞。
处理方法：
同麻面处理方法
2.3露筋
钢筋混凝土结构内部的主筋、副筋或箍筋等没有被混凝土包裹而外露的缺陷。
处理方法：
（1）首先进行基层处理，对于不平及坑洼处可采取打凿和吹扫处理，对剔凿后露出钢筋做适当的处理措施后（如清扫打磨）确保处理基层表面清洁无油污，以增加接触表面积以确保表面材料可以与之有效牢固粘接。
（2）调制海藻粉添加剂胶水，采用配合比灰：水=1：150（重量比）调制成海藻粉胶液，以胶挂起10cm以上为宜，后按照水泥：白水泥：胶水=2:1：1（重量比）调制成浆料，静置3-5min为宜。（注：以上配置为一般海藻粉作法，现场可依据具体规格的海藻粉使用说明对配合比作进一步调整以确保修补的顺利施工和施工后表观的美观）
（3）在保证混凝土基层整体干净清洁的前提下进行批刮施工，注意施工质量确保平整度、垂直度和美观。
（4）待表面凝固稍干燥后注意胶水养护以确保施工质量，以保证湿润7天为宜。
2.4裂缝
混凝土原生的微细裂纹，对结构和使用影响不大，可以不修补。但是必须防治产生宽度大于0.2mm的表面裂缝。
产生原因：
（1）干缩裂缝多出现在混凝土养护结束后的一段时间或是混凝土浇筑完毕后的一周左右。水泥砂浆中水分的蒸发会产生干缩，且这种收缩是不可逆的。干缩裂缝的产生主要是由于混凝土内外水分蒸发程度不同而导致变形不同的结果。干缩裂缝多为表面性的平行线状或网状浅细裂缝，宽度多在0.05～0.2mm之间，大体积混凝土中平面部位多见。混凝土干缩主要和混凝土的水灰比、水泥的成分、水泥的用量、集料的性质和用量、外加剂的用量等有关。
（2）塑性收缩是指混凝土在凝结之前，表面因失水较快而产生的收缩。塑性收缩裂缝一般在干热或大风天气出现，裂缝多呈中间宽两端细且长短不一、互不连贯状态。其产生的主要原因为：混凝土在终凝前几乎没有强度或强度很小，或者混凝土刚刚终凝而强度很小时，受高温或较大风力的影响，混凝土表面失水过快，造成毛细管中产生较大的负压而使混凝土体积急剧收缩，而此时混凝土的强度又无法抵抗其本身收缩，因此产生龟裂。影响混凝土塑性收缩开裂的主要因素有水灰比、混凝土的凝结时间、环境 温度、风速、相对湿度等等。
（3）沉陷裂缝的产生是由于结构地基土质不匀、松软，或回填土不实或浸水而造成不均匀沉降所致；或者因为模板刚度不足，模板支撑间距过大或支撑底部松动等所致，特别是在冬季，模板支撑在冻土上，冻土化冻后产生不均匀沉降，致使混凝土结构产生裂缝。此类裂缝多为深进或贯穿性裂 缝，其走向与沉陷情况有关，一般沿与地面垂直或呈30°～45°角方向发展，较大的沉陷裂缝，往往有一定的错位，裂缝宽度往往与沉降量成正比关系。裂缝宽度受温度变化的影响较小。地基变形稳定之后，沉陷裂缝也基本趋于稳定。
（4）温度裂缝多发生在大体积混凝土表面或温差变化较大地区的混凝土结构中。温度裂缝的走向通常无一定规律，大面积结构裂缝常纵横交错；梁板类长度尺寸较大的结构，裂缝多平行于短边；深入和贯穿性的温度裂缝一般与短边方向平行或接近平行，裂缝沿着长边分段出现，中间较密。裂缝宽度大小不一，受温度变化影响较为明显，冬季较宽，夏季较窄。高温膨胀引起的混凝土温度裂缝是通常中间粗两端细，而冷缩裂缝的粗细变化不太明显。此种裂缝的出现会引起钢筋的锈蚀，混凝土的碳化，降低混凝土的抗冻融、抗疲劳及抗渗能力等。
（5）化学反应引起的裂缝为混凝土拌和后会产生一些碱性离子，这些离子与某些活性骨料产生化学反应并吸收周围环境中的水而体积增大，造成混凝土酥松、膨胀开裂。这种裂缝一般出现在混凝土结构使用期间，一旦出现很难补救，因此应在施工中采取有效措施进行预防。
本工程产生的裂缝多为干缩裂缝、微量塑性和温度裂缝。
处理方法：
由于收缩裂缝属早起发展型，受环境影响继续发展的可能性不大。对裂缝的开展观察1个多月后，板面裂缝不再发展，裂缝趋于稳定。裂缝大致分3类： 宽度≤0.3mm的非贯穿裂缝，对结构承载力及混凝土强度无有害影响，可不做处理； 宽度＞0.3mm的非贯穿裂缝会引起钢筋锈蚀，影响结构承载力，采用ECM水乳环氧树脂砂浆封闭法处理； 贯穿性裂缝＞0.5mm会引起钢筋锈蚀，影响使用功能，采用自动低压灌浆环氧树脂胶。
结束语：浅析混凝土缺陷处理是非常重要的，缺陷的处理是为了更好的保障工程质量，每个细节的制定都非常关键。在施工过程中，应严格审批各类施工方案、措施、工艺流程，确保工程施工本身的合理性、科学性；其次是切实落实、执行审批后的各类施工方案、措施、工艺流程，加大施工过程质量监控力度，对于一切不利施工质量的违规施工行为坚决予以制止或进行返工处理。首先制定科学、适用的缺陷处理方案并经审批；其次是认真落实、执行审批后的方案，杜绝随意覆盖等违规操作行为，并确定一个合理的缺陷处理规范和验收标准，以加强缺陷修补质量控制的可操作性。
