吴潇 代永辉
黄委会山东水文水资源局
摘要：根据设计要求，进行合理分工。在工作过程中使用了GPS、测深仪等多种测量仪器，涉及多项规范，经过半年多的外业勘察、调查、测量、内业资料整理，对测量数据进行计算分析，得出结论。
关键词：测量实施 数据分析
1工程简介
1.1项目范围
本项目实施范围为位于大桥壅水影响范围内和影响边缘的双合岭断面、三合断面、梨园断面、断面共四个断面。

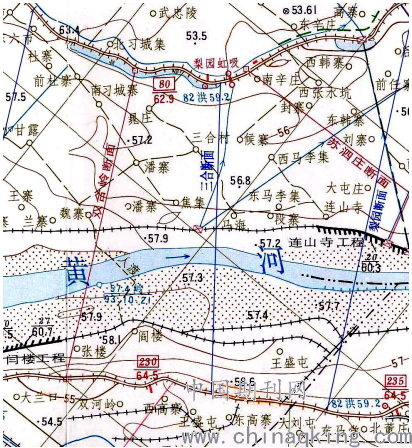

1.2 地理位置
.png)
1.3项目设计
1.3.1断面迁移
受大桥影响， 三合断面左岸上移约200米，右岸上移约500米。改名为三合（二）断面。河道监测断面标牌桩点定位后，对三合迁移断面和原断面进行测量。三合（原）断面宽 6365m，迁移后断面（三合（二））宽度约为 6400m 左右，施测断面总宽度 12.7km。
1.3.2大断面测量
对三合（二）断面进行大断面测量，包括岸上地形测量和水下地形测量两部分。
1.3.3资料分析
对新测河道数据与原河道数据进行数据计算分析。
2资料收集及作业依据
2.1 平高控制资料:为保证测量成果的顺利衔接，经研究决定利用黄委济南勘测局现有的平高控制资料；地形图资料:测区内有由黄委设计院提供的1：1万地形图，这些资料为外业的工作计划安排及设计，车辆交通，外业踏勘，复测等提供了可靠的依据。
2.2技术设计执行情况：技术依据JTG/TC10-2007 《公路勘测细则》，简称“公路细则”;JTJ/T061-99 《公路勘测规范》，简称“公路规范”;JTJ/T 066-98《公路全球定位系统（GPS）测量规范》，GB 12898-91《国家三、四等水准测量规范》，简称“水准规范”;CH 1002-98《测绘产品检查验收规定》；《黄河河道观测技术规程》（试行）（黄委水文局2014年颁发） ；《濮阳至湖北阳新高速公路濮阳段黄河大桥建设工程对水文监测影响补救措施实施方案》。
成果主要技术指标和规格坐标系统,空间基准：GPS2000。高程基准:本次复测的高程基准采用1985国家高程基准。
3外业测量及内业资料整理

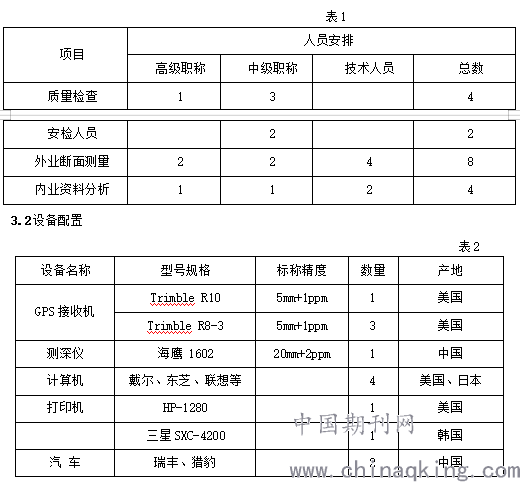

3.1人员安排:根据测区的技术含量和工作量以及工期安排，共投入各类人员18人，详细情况见表1：
.png)
3.3大断面测量
3.3.1 岸上地形测量
利用黄委济南勘测局现有的CORS单基站，首先对三合（原）断面的GPS已知点进行校桩，在校桩误差符合规范范围内，利用GPS-RTK进行地形测量。
3.3.2 水下地形测量
GPS流动站接收机天线应与换能器在同一垂线上，并保证GPS观测卫星信号的质量指标，如卫星数、高度角、pdop值等。根据黄河河道观测技术规程要求，在操作手薄中调出断面测量线，将测量船导航至断面位置，按指定的间距进行测点的定位与测深，并实时修正测量船的航向。
3.3.3 数据计算分析
见附表：

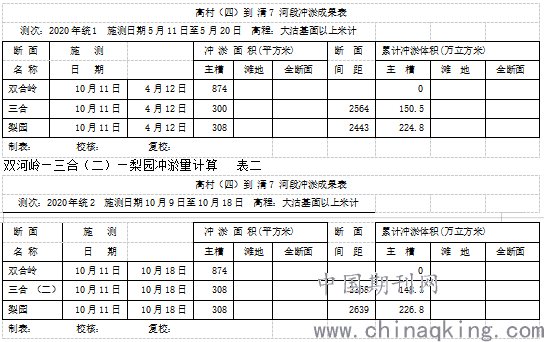

双河岭—三合—梨园冲淤量计算 表一
.png)
4质量保证措施
本项目严格执行质量管理体系的有关规定，对项目外业生产各环节进行有效的控制和明确的记录。作业员认真学习、掌握、执行规范，按规范要求作业，对完成的各级成果质量负责。作业员在对成果进行全面的自检、互检后，交工程处专职检查员检查，工程处检查员对生产过程中的每一环节作了100%检查。院质检处对工程进行最终检查，控制资料检查比例为100%。全野外数字采集的数据成果实行三级检查、一级验收。作业员对所完成的测量成果进行认真的自检，然后由项目部进行队级检查，再由企管部进行最终检查，最后组织或委托验收。在整个外业数据采集整理过程中通过对外业数据的进行三级检查来保证数据的准确性和完整性。从数据的原始制作处理开始把关，对数据的制作图形的精度、相关位置、属性完整性等方面进行把关，从而保证全野外数字采集工作的质量控制。
5测量成果精度评定
经计算，本次横断面测量的各项限差和精度指标均符合规范和本项目《技术设计书》的要求。根据规范和本项目《技术设计书》，我们对施测成果进行了精度评定，评定结果是：全部达到国家规范标准。
6结论
经过对断面调整前三合（原）断面，调整后三合（二）断面的测量数据，与上游双河岭断面、下游梨园断面的数据对比分析。断面迁移前为375.3(万立方米) 断面迁移后为375.1(万立方米)两次计数差额为：0.2(万立方米) 。为冲淤总量的0.05%。在限差范围以内，调整断面不影响河段冲淤变化量。
参考文献：
1.林启东.胡天友 基于GPS的路线测量与拟合[期刊论文]-微计算机信息 2007(6-1)
2.何其畏.高利 GPS定位精度的提高及其应用[期刊论文]-微计算机信息 2006(5-1)
3.同济大学.武汉测绘科技大学 控制测量学 1995
4.胡伍生 GPS测量原理及应用 2002
5.中华人民共和国交通部 公路全球定位系统（GPS）测量规范 1998
作者简介：吴潇，男，山东济南人，工程师，主要从事黄河下游水文测验与研究工作。
