王聪 邓亚权 肖开茂
中建二局第一建筑工程有限公司深圳分公司 广东省 518003
摘 要：文章叙述了全现浇混凝土外墙结构拉缝的原理，在原有剪力墙结构上与结构剪力墙的主要受力部位采用—定程度的软连接方式，在单层内变形，并将结构楼层的受力转换到主要受力的剪力墙上，从而降低墙体部位的变形积累，达到减少结构裂缝的效果。并采用专项设计，对墙体的各部位做法进行改进和优化，利用填充墙构件的沟壑，增加渗透路径和渗透难度而达到防水效果，从而使混凝土墙体相对于普通砌体填充墙在防水、抗裂抗震、缩短工期等方面较大的优势。
关键词：全现浇外墙；结构拉缝；抗震；防水；抗裂；缩短工期
1 工程概况：
崖州湾南繁科技城安置区项目EPC（二标段）位于三亚市崖州湾南繁科技城，紧邻保利崖州湾项目。本工程规划用地面积为28917.00㎡，总建筑面积136876.64㎡，计容总建筑面积91687.48㎡，不计容面积45189.16㎡（其中，地下建筑面积45123.80㎡，架空层建筑面积65.36㎡）。由3栋一类高层公共建筑（上部住宅、底部两层商业或社区配套功能）、2栋一类高层住宅建筑、两层地下室含设备用房组成。同时配套建设室外铺装、围墙、挡土墙、绿化、景观、给排水、电气、消防和监控系统等工程。
2 建筑结构形式设计
本工程高层住宅设计为“全现浇外墙”的剪力墙结构，在此基础上，非沉重位置增设结构拉缝墙，其目的是在地震发生时，为了不使建筑物倒塌或损坏，将非结构体与结构体隔开的做法。结构拉缝即为实现分隔缝的节点做法。结构拉缝材料，能有效提高剪力墙的侧向承载力，使剪力墙具有承载力高、受力合理、抗震性能好。
3 技术特点
全现浇混凝土墙结构拉缝施工技术的特点包括:

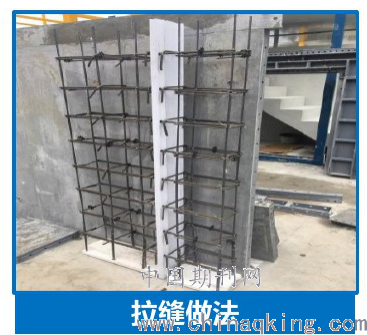

（1）填充墙和剪力墙、梁之间通过挤塑板进行隔断实现软连接。对结构的抗震抗裂起到了很好的防护作用。
.png)
（2）减少了砖墙的砌筑，班组对班组之间的接触减少。外砖墙的渗水情况减少，避免了在砖缝中渗水的情况及在砖墙渗水后的修补的工作量。减少了窗户腰梁、飘板的二次支模和混凝土浇捣及预制块的制作。并且取消了外墙面的大量抹灰等工程量。减少工期，加快了施工进度。
4 施工技术工艺原理及操作要点
4.1抗裂防水工艺
采用全现浇混凝土填充墙其整体性较好，在连接处采用了结构拉缝工艺使得裂缝全部集中在拉缝处。拉缝处的防水由塑料板材完成，表面采用多凹槽的细部设计大大的加长水流的渗透路径达到防水的效果。
4.2抗震工艺
填充墙对比砖墙结构上在抗震有一定优势，主要的设计原理就是“以柔克刚”的思路。通过对结构的某些构件或者部位削弱，达到降低输入结构的地震能量，减小构件间相互作用所造成的抗震不利影响或提高构件的延性等目的，耗散输入构件的部分地震能量以减轻构件的破坏。设置拉缝减弱剪力墙、梁间的连接强度，以锚固钢筋和塑料板材实现抗震效果。
4.3结构拉缝施工工艺控制
结构拉缝搭设工序为：底部水平拉缝施工安装→墙体(结构墙与非结构墙)竖向钢筋绑扎→竖向拉缝施工安装→墙体模板安装→梁、板模板交装→梁板钢筋绑扎→水电预埋安装→混凝浇筑。
刚筋绑扎后，通过在塑料板材上预留的钢筋孔将塑料板材固定在拉缝位置，防止在浇捣混凝土时把塑料板材挤移位从而产生的渗水隐患的问题。
水平位置首先在钢筋绑扎前用钢钉固定在内侧进行分段设置。绑扎固定时对塑料板材的标高及水平面的平整度的控制要严格要求。
在剪力墙脚安置塑料板材的过程中要把塑料板材固定在剪力墙筋上并贴在内侧模板内并用铁丝拉结固定在剪力墙筋上，防止混凝土浇捣后的移位，使塑料板材达到结构拉缝的要求。
竖向安装时应控制好钢筋与连接件的间距，连接件应焊接在钢筋上进行定位，连接件的间距不大于800mm，以避免施工时由于振捣而产生位移偏差。
4.4施工过程控制要点
（1）水平位置首先在钢筋绑扎前用钢钉固定在内侧进行分段设置。绑扎固定时对塑料板材的标高及水平面的平整度的控制要严格要求。其次在混凝土浇捣后初凝前用挤塑板进行压槽处理(按早期做法，后期改进做法主要控制平整度)，后期为了在后续减小窗边四周的粉刷收口的工作量。
（2）在剪力墙脚安置塑料板材的过程中要把塑料板材固定在剪力墙筋上并贴在内侧模板内，用铁丝拉结固定在剪力墙筋上，防止混凝土浇捣后的移位，使塑料板材达到结构拉缝的要求。
5 结束语
崖州湾南繁科技城安置区项目EPC（二标段）位于海南省三亚市，地处亚欧板块与太平洋板块的交接位置，地震较为活跃。在地震发生时，全现浇外墙由于墙体的存在阻碍了剪力墙、梁的变形摇动，结果导致墙体受损，同时剪力墙、梁受力过大。因此，将非承重墙与剪力墙、梁隔断，在地震发生时，剪力墙、梁能随着地震变形，以吸收地震力。使结构在地震的作用下降低了剪切破坏，从而保证人身安全。在上述的非承重墙与剪力墙、梁之间采用结构拉缝板分割做出来的缝就叫做结构分隔缝。
参考文献：
[1]邓怀便.常见建筑外墙裂缝成因及防治措施[J]大众科技2007(9).
[2]胡云兰.建筑外墙裂缝的成因及控制[J]中华建设2006(7).
[3]裴星洙、王佩.混凝土框架--摇摆墙体系抗震性能研究[J]工程抗震与加固改造2013(4)35卷.
