张凤建
山东省建设规划设计院有限公司,山东 济南 250000
[摘要]：“十三五”期间，结合济阳县即将投入运行的稍门水库引黄水源，实现全县“同源、同网、同质”的一体化供水目标，需通过实施农村饮水安全巩固提升工程，切实把成果巩固住、稳定住、不反复，全面提高农村饮水安全保障水平。
[关键词]：农村饮水；巩固提升工程；设计经验；
引言
随着济阳县经济社会的发展以及农村居民生活水平需求的不断提高，用水量缺口增长速度达到了每年约1万方左右。随着济南市“北跨”战略规划的加快实施，水源短缺矛盾更有加剧的势头。随着现有地下水源地的不断超采，水质恶化现象严重，寻求开发新水源与应急备用水源、改造提升制水工艺、提高供水保证率、水质达标率,已迫在眉睫。
一、工程规模
本次设计供水范围为济阳县农村饮水安全巩固提升工程项目，包含孙耿水厂的供水单位以及仁风水厂南线、北线供水范围，受益人口10万余人。根据《村镇供水工程设计规范》（SL687-2014），结合济南市北跨实施战略，本次设计最高日居民生活用水定额取为90L/（人·d）。
孙耿段设计流量5265m3/d、仁风北线为2808m3/d、仁风南线为3978m3/d。
根据《村镇供水工程设计规范》（SL687-2014）规定确定孙耿段工程规模为规模化供水工程II型；仁风北线和仁风南线工程规模为规模化供水工程III型。
二、主要内容
根据用水人口的数量计算设计用水量的大小，确定设计供水规模；管网总体布置；输水管网工程设计。
三、总体设计
（一）水量计算
设计规模包括：居民生活用水量、公共建筑用水量、饲养畜禽用水量、企业用水量、浇洒道路和绿地用水量、消防用水量、管网漏失水量和未预见水量。设计水量包括：最高日用水量和水厂自用水量

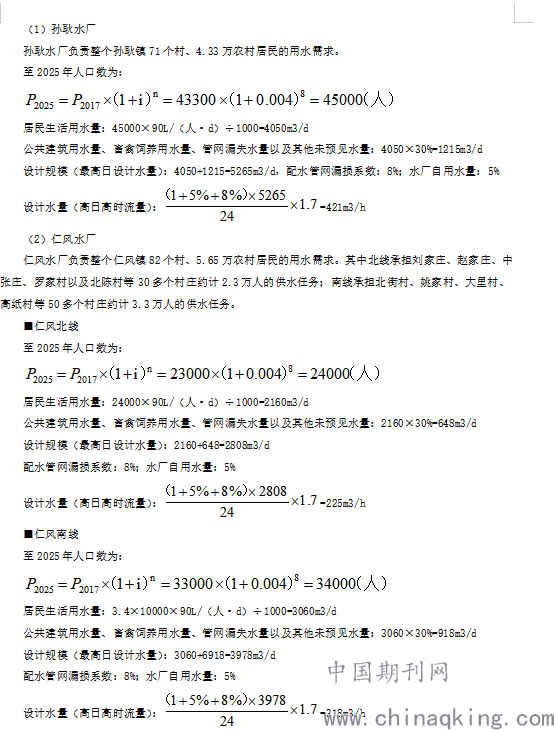

（1）孙耿水厂
孙耿水厂负责整个孙耿镇71个村、4.33万农村居民的用水需求。
至2025年人口数为：
居民生活用水量：45000×90L/（人·d）÷1000=4050m3/d
公共建筑用水量、畜禽饲养用水量、管网漏失水量以及其他未预见水量：4050×30%=1215m3/d
设计规模（最高日设计水量）：4050+1215=5265m3/d，配水管网漏损系数：8%；水厂自用水量：5%
设计水量（高日高时流量）：=421m3/h
（2）仁风水厂
.png)
（二）输水管网水力计算
1、仁风北线（至北陈村）
■设计流量（高日高时转输流量）
225m3/h÷3600=0.06m3/s
■设计流速
根据《村镇供水工程设计规范》（SL687-2014）7.2.5
输配水管道的设计流速宜采用经济流速，不宜大于2.0m/s。
输送浑水的输水管道，设计流速不宜小于0.6m/s。
本实施方案取设计流速为1.2m/s
.png)
本段原设计管径满足要求，将新设计PE管按原有PVC管管径进行敷设。
（2）仁风南线（至高纸村）
■设计流量（高日高时转输流量）
318m3/h÷3600=0.09m3/s
■设计流速
根据《村镇供水工程设计规范》（SL687-2014）7.2.5
输配水管道的设计流速宜采用经济流速，不宜大于2.0m/s。
输送浑水的输水管道，设计流速不宜小于0.6m/s。
本实施方案取设计流速为1.2m/s
.png)
本段原设计管径满足要求，将新设计PE管按原有PVC管管径进行敷设。
2、孙耿水厂
■设计流量（高日高时转输流量）
421m3/h÷3600=0.12m3/s

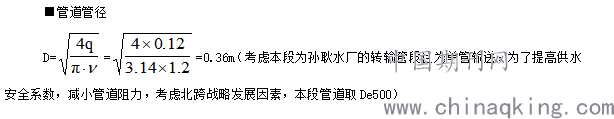

■设计流速
根据《村镇供水工程设计规范》（SL687-2014）7.2.5
输配水管道的设计流速宜采用经济流速，不宜大于2.0m/s。
输送浑水的输水管道，设计流速不宜小于0.6m/s。
本实施方案取设计流速为1.2m/s
.png)
.png)
式中：q—设计流量（m3/s）；
Ch—海森威廉系数Ch=140
dj—计算管径（m）
经计算沿程水头损失h1；h1=iL=5.5m
局部水头损失取值:hj=0.1hi=0.10×5.5=0.55m
h水损=hi+hj=5.5+0.5=6.05m
庙廊南街村村南接驳处（距离富阳街加压站10公里）水压为0.22-0.27Mpa（22-27mH2O）。
自庙廊南街村村南接驳处至孙耿水厂的水头损失总计为6.05mH2O
则孙耿水厂入口处水压为：
（22-27）mH2O-6.05mH2O=（15.95-20.95）mH2O
满足孙耿水厂入口处要求的0.1Mpa（10mH2O）。
四、覆土和沟槽开挖
管道铺设采用地埋式，一般可以敷设在原状土上，基本覆土厚度在1.5米左右，最大深度不超过2.0m。De110以下管道，采用开槽机开槽。De125-De200的管道，采用0.6m3的小型反铲挖掘机放坡开挖。De250以上管道，采用1.0m3的大型反铲挖掘机放坡开挖。
结束语
济阳县农村饮水安全项目的实施，将从根本上扭转农村长期饮水不安全状况，提高农民生活质量。 总之，农村饮水安全巩固提升工程，不仅是政府的一项德政、民心工程，更是提高人口素质、促进社会稳定、繁荣区域经济战略的必然要求。因此该项目的实施对农村人民生活的改善，经济发展具有重大深远的意义。
【参考文献】
（1）《村镇供水工程设计规范》（SL687-2014）；
（2）《镇（乡）村给水工程规划规范》（CJJ/T246-2016）；
（3）《水利建设项目经济评价规范》（SL72-2013）；
（4）《城镇给水排水技术规范》（GB 50788-2012）；
（5）《农村饮水安全工程实施方案编制规程》（SL559-2011）；
（6）《水平定向钻法管道穿越工程技术规程》（CECS 382-2014）；
