崔济麟
对空设备站
摘 要：语音记录仪A04主机发生故障，更换硬盘后故障排除。针对这次排故，详细总结之后，分析了记录仪硬盘更换所应注意的问题，以及在日常使用中的一些注意事项。虽然此次排故以硬件部分为主，但软件部分也同样重要，通过改变配置文件的代码改变记录仪配置，如果相关资源无法正常配置，那么硬件部分即使完好也毫无意义。
关键字：硬盘排线 程序 参数配置
一.引言
记录仪作为记录对空以及电话录音的重要工具，在保障飞行安全以及事故调查上有着不可替代的作用。保证记录仪准确完整的记录语音信息就显得格外重要。
在前不久的一次排故中，我们更换了A04记录仪的硬盘。期间遇见了很多意料之外的状况，也发现了不少问题，但同时也得到了很多经验。为了在日后的工作中更好的排故，特将此次排故的经验总结起来。
二.记录仪简介
1.语音记录仪的组成:语音记录仪分12组,共24台,互为主备关系。
其中2组（4台）,为80通道的记录仪，每台10块语音记录卡；
还有8组（16台）,为104通道的记录仪，每台13块语音记录卡；
其余2组（4台），为96通道的记录仪，每台12块语音记录卡。
2.部件组成：
集中监控电脑4台；
视频切换器24个；
KVM切换器4个；
交换机3个。
3.线路走向：
（1） 有线电话200对——A干线线架；（2）主用内话无线300对，备用内话无线300对，主用内话席位158对，备用内话席位120对，遥控盒录音42对——D2干线线架；
（3）通过桥架连接记录仪线架与A干线线架，D2干线线架；
（4）监控电脑通过桥架连接记录仪交换机。
三.故障现象
值班员发现记录仪监控界面A04记录单元显示告警，进入机房观察主机发现主机显示网络故障，且运行缓慢，之后主机死机，显示图像定格，无法记录录音。重启主机后记录仪显示正常，但很快又恢复到故障状态。

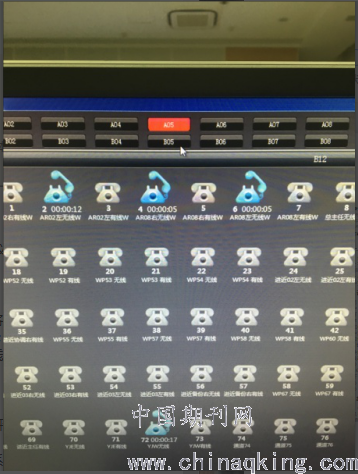

由于当时未拍照，所以事后用闲置的105演示故障现象
四.硬盘更换与信道文件配置
1.确定故障原因
（1）根据故障现象，推测为操作程序中病毒或者硬盘故障。考虑到记录仪从未与外网连接，并无被病毒感染的可能；
（2）排除软件方面的可能后，将注意力放在硬盘故障上，准备从这个角度排故。在尝试切换到备用硬盘后故障消失，同时根据记录仪相关资料判断，故障发生在主硬盘。
2.排故过程
为排除故障，需要更换A04主机主硬盘。一台记录仪配置有两块硬盘，一般默认第一块为主用硬盘。因此，首先要将主机硬盘从第一块切换到第二块硬盘。
操作流程如下：
（1）重启主机，然后按下DELETE键进入BIOS界面，找到BOOT下的BOOT DEVICE PRIORITY选项。之前系统设置默认第一块硬盘为主用，在此处将主用硬盘更改为第二块硬盘。更改为第二块硬盘后，故障现象消失，记录仪恢复录音；
（2）更改完成之后，点击保存更改并退出。重启记录仪，我们发现A04记录单元的各个通道无摘机现象，无语音通道名称，并且无法录音。此时怀疑语音记录板卡与记录仪连接部分有故障。将语音记录板卡重新连接后现象依旧。最后在计算机中的设备管理的记录设备选项中发现，其中一个东进语音记录卡显示红色。右键点击显示红色的记录卡，选择更新其驱动程序，按照步骤重新安装驱动后记录仪恢复正常，同时有通道显示摘机，可以正常录音；
（3）记录仪恢复正常后，由于此时尚无通道名称，需要对通道名称进行修改。在B04记录单元打开SQL SERVER MANAGEMENT STUDIO软件，将DBO.CHNLSOUNDCFG文件表格拷贝到U盘，然后利用U盘复制到A04记录单元相应的文件下，即可实现通道名称的同步；
（4）处置完之后，准备将故障硬盘移除并发送厂家。从备件库中取出主用硬盘备件，将备件主用硬盘安装在记录仪上之后启动记录仪，发现备件硬盘是空硬盘，里面没有操作系统。因此将备件硬盘与故障硬盘一同发回厂家维修并安装相关软件；
（5）收到厂家发回的主用硬盘与备件主用硬盘后，将原先的主用硬盘更换到A04记录仪上，并通过电脑安装相关驱动，以及粘贴通道名称文件。上述操作完成后，将第一块硬盘重新设置为主用硬盘。记录仪显示正常，录音正常。
五．详解参数配置
记录仪监控软件默认配置为32声道，此时需要将声道数重新设置。
语音记录仪声道设置为104声道
Chn1SoundNum = 104；
由于是语音记录仪，所以相应的雷达记录仪的信道配置为0：
Chn1RadarNum = 0.
配置完信道数之后设置波特率:
Packpath = 53；
工作盘盘符与备份盘盘符：
Workpath = E
Backuppath = Z；
最长录音时间：3600小时
MaxRecordDuration = 3600；
本机工作模式，可选主机，备机，单机。我们在这里设置为单机
WorkMode = Single；
时间源设置为本地：
TimingSource = Local；
在MDR上操作，0改为1则为在远程客户端操作：
Remote = 0；
设置板卡类型：
【CardType】
CardType = 1；
板卡类型，1为D0800或者是D080+雷达（网络雷达）。2为161A；3为数字板卡ai-logic NGX800；4为数字2兆DN600。
设置IP地址：
IP = 192.168.1.92；
硬盘开始工作时间与结束工作时间：
WorkTimeS1 = 00:00:00,
WorkTimeE1 = 12:00:00,
WorkTimeS2 = 12:00:00,
WorkTimeE2 = 24:00:00；
备份的开始与结束时间均可更改：
BakTimeS = 23:00:00,
BakTimeE = 19:30:00；
循环设置，当剩余空间达到预设值开始循环：
DiskLimit = 20480;
检测的时间间隔：
DiskClearCheckEnterval = 600； 以上为语音记录仪的主要参数配置，更改后放入相应的文件中即可实现更改。
六．经验总结
1.更换硬盘的经验:
（1）首先在拆卸时，由于记录仪插线较多，所以必须先将所有线缆拔掉才能拆卸。同时要给每一条线缆都做好标记，尤其是记录板卡的音频线，避免安装时线缆顺序错误；
（2）在把硬盘从记录仪上取下时，应该注意保护各处排线。尤其在某些接头部分有胶固定，必须先小心翼翼的把上面的胶剥离，才能顺利将排线拔出；
（3）记录仪十分沉重，建议至少两名男同志进行操作。
2.参数配置的经验:
（1)并不是所有参数都可以更改，比如声控录音的最低电平不允许更改，以防止出现系统瘫痪；
（2)各个记录仪硬盘配置不同，配置时需要灵活掌握；
（3）在更换硬盘的备件前，应首先检查是否其中有操作系统，因为拆卸十分困难。
