1 前言
中速磨煤机因其结构紧凑、金属耗量少、占地面积小、初投资小、运行耗电量小、噪声小等一系列优点，在燃煤电站制粉系统中有较为广泛的应用。
中速磨煤机在燃煤电站中承担将原煤磨制成合格煤粉，并干燥、输送的作用，因其工作环境恶劣，需要定期进行检修、维护。当中速磨煤机停止运行后，磨盘上会积存大量的原煤、砂石、杂物等，开始检修维护前，需要清理磨盘上积存的原煤、砂石、杂物等，创造出检修空间，便于检修作业。
2 中速磨煤机内部结构简介
自20世纪七八十年代，我国相继从国外引进磨煤机技术。目前，在我国使用较广泛的中速磨煤机型式主要为MPS型、ZGM型、HP型磨煤机。
ZGM型磨煤机的工作原理为原煤经落煤管进入磨煤机磨盘上，磨辊借助压架提供的加载力，对磨盘上的原煤进行碾磨，碾磨后的煤粉随磨盘转动被甩出磨盘，再由动环喷嘴送出的热风干燥、携带，进入煤粉分离器，不合格煤粉被分离器分离出来，返回磨盘继续研磨，合格煤粉被送出磨煤机进入燃烧器。

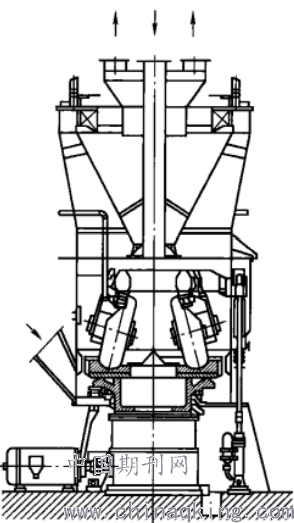

ZGM型磨煤机的内部结构如图1所示。
.png)
图1 ZGM型中速磨煤机内部结构示意图
3 存在问题
中速磨煤机为了保证碾磨效率，磨盘与磨辊为耦合曲线匹配设计，磨盘呈类似“碗”状结构，且外侧高，内侧低，当磨煤机停止运行时，因磨盘外侧高、内侧低的结构，磨盘上总有部分煤粉无法被磨盘甩出，也无法被动环喷嘴送出的热风吹走。详见图2。
此时，必须要人工对磨盘上积存的煤粉、砂石进行清理。因磨煤机内部空间狭小，磨盘的形状不规则，无法大面积铺开作业面，无法使用大型工器具，只能使用小型工器具，小范围作业，完成此项工作需要消耗4-8小时，耗时费力。

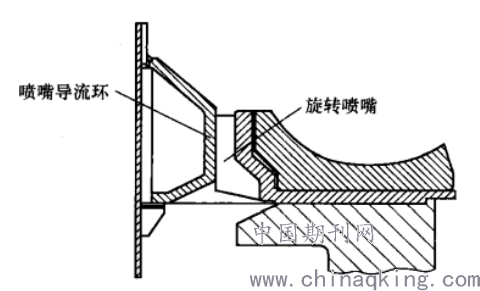

.png)
图2 磨盘及动环喷嘴结构示意图
如果可以实现磨煤机砂石在线快速清理，即可节省人工，缩短清理时间，省时省力。
4 中速磨煤机砂石在线清理装置
磨煤机砂石在线清理装置包括：刮板、传动装置、支撑等。
磨煤机砂石在线清理装置安装在磨煤机筒壁上，筒壁外设有转动手轮，需要进行砂石清理工作时，将刮板通过转动手轮驱动传动装置，将其放至磨盘上，随着磨盘转动，刮板即可起到收集、改变原煤、砂石、杂物运动方向的作用，将磨盘上积存的原煤、砂石、杂物等刮出磨盘，再经由动环喷嘴口落入石子煤室，借助石子煤室中的石子煤刮板将其刮至石子煤斗，完成清理工作。
刮板采取与磨盘相同形状设计，提升刮板与磨盘的贴合程度，磨盘转动时，可使磨盘上的原煤、砂石等均被刮板收集、清理。其结构示意图见图3。

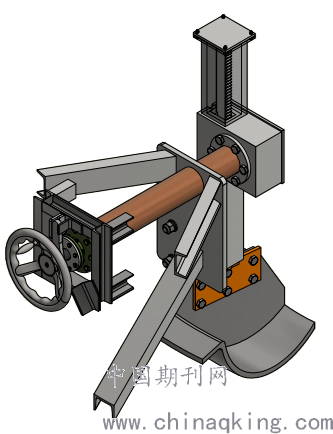

.png)
图3 磨煤机砂石在线清理装置结构示意图
磨煤机砂石在线清理装置的使用，提升了磨盘上原煤、砂石的清理工作效率，可在半小时内完成清理工作，清理时间缩短了87.5%，大辐缩短了清理时间，节省了人力，减少了检修准备时间，缩短检修工期。
5 结论
通过磨煤机砂石在线清理装置，可以实现磨煤机停运检修前，磨盘上原煤、砂石、杂物等的在线清理工作，省时省力，清理时间减少87.5%，同时也为燃煤电站提升磨煤机检修工作效率提供参考。
