张鑫
中国民用航空东北地区空中交通管理局
摘 要 沈阳区管中心VHF信号由本场VHF信号和遥控台VHF信号组成，VHF台站的话音信号通过传输设备FA16、FA36、D400引至区管，以满足管制指挥需求；将VHF电台的监控信号通过传输设备FA16、FA36引至区管，以满足对空设备站值班员对电台的实时监控和部分参数配置的需求。
关键词 VHF信号 话音 监控
0、引言
在远距离、大区域运行模式下，为保障甚高频地空通信的可靠性，使频率覆盖范围更广。近年来，沈阳区管中心和区管建设初期比较，在本场3个台站（包括荒山子、白清寨和桃仙）及17个遥控台（包括通辽、锦州、朝阳、长春、延吉龙井、延吉机场、乌兰、西乌电信、西乌联通、哈尔滨、牡丹江、海清、友谊、北安、黑河、漠河、加格达奇）新增设了很多VHF电台，这些电台的话音信号经过不同的传输链路，接入至区管的主、备用内话系统和应急遥控盒，电台监控信号经过不同的传输链路接至区管的监控电脑。
本文将在VHF话音信号和监控信号的引接、话音信号的传输、监控信号的传输这3个方面对区管VHF信号的引接与传输进行介绍。
一、话音信号和监控信号的引接
目前沈阳区域VHF台站主要使用电台型号分为三种，分别为RS-XU4200、OTE-D100和PAE-T6TR。其中，荒山子、白清寨、桃仙、牡丹江、北安、黑河采用RS-XU4200电台；通辽、朝阳、长春、延吉龙井、延吉机场、乌兰、西乌电信、西乌联通、漠河、加格达奇采用OTE-D100电台；锦州、哈尔滨、海清、友谊采用PAE-T6TR电台。针对上述三种不同型号的电台，分别对应三套不同的设备连接与信号引接方式，下面分别介绍这三种方式：
1.RS-XU4200

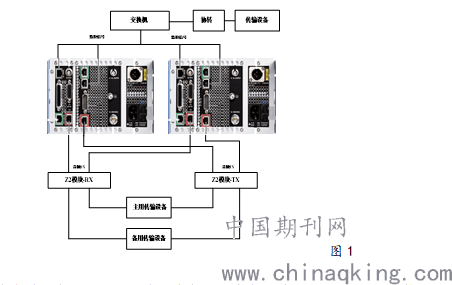

图1
.png)
音频部分：如图1所示，电台音频信号由电台后面的红色AUDIO接口引出，其中TX和PTT信号线的一端连接至发射模块的AUDIO-TX接口，RX和SQ信号连接至接收模块的AUDIO-RX接口，电台主备机发射信号线的另一端接至机柜背面右侧Z2模块，接收信号线接至机柜背面左侧的Z2模块，2个Z2模块的输出端分别连接主备2路传输设备进行传输。当电台采用主备机模式时，应将Z2模块中间红色区域的并联开关拨钮拨到“close”状态。
监控部分：电台监控信号由主、备机的LAN-TX口和LAN-RX口引接，进入交换机，再经过协议转换器至传输设备。
2.PAE-T6TR

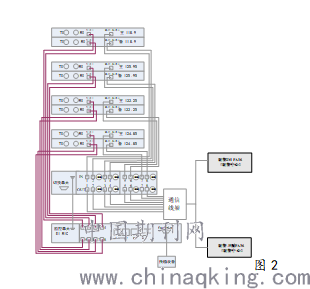

图2
.png)
音频部分：如图2所示，电台上MARC Audio口（音频信号）接入到切换单元的IN端1-8口，其中奇数口接主机，偶数口接备机，两侧有切换按钮，可以对主备机的输入进行切换。从切换单元OUT口输出的信号接入到通信线架，通过传输链路将信号送至区管的传输设备。
监控部分：以锦州为例，主备电台的T1/E1口（监控信号）依次接入到监控单元E1 RIC的1-8口，切换单元和监控单元E1 RIC通过15针口进行连接。新增三信道通过监控单元的A1口和原监控单元的A2口进行级联，其它设置不变。
3.OTE-D100
音频部分：主机的音频信号主备机交换接口P-SWD、B-SWD分别与备机的P-SWD、B-SWD相连接。主音频从电台主机背板的音频信号控制板ALB_S上的P-DIR接口引出，备音频从电台备机背板的ALB_S上的B-DIR接口引出至传输设备。
监控部分：电台主机与备机的主备机数据交换接口IMC-DATA相互连接。监控信号由OTE电台背板的IMC板上的远程监控接口DIAG引出至传输设备进行传输。
二、VHF话音信号的传输链路
1.荒山子、白清寨
电台话音信号分别由各台站的FA16设备、TDM设备，传至区管设备大厅FA16设备、TDM设备。
2.桃仙
桃仙航管楼 12信道话音信号由桃仙航管楼FA16设备，经过光环网传送至区管FA16设备。
3.遥控台
17个遥控台的话音信号分别由远端FA16、FA36和TDM设备传输至区管FA16、FA36、TDM设备。
三、VHF监控信号的传输链路
以前，区管引接的电台监控信号和动环监控信号都是通过FA16传输至区管中心，当交换机、协转或者是FA16板卡中任意一个部件出现故障时，区管中心都无法对电台和动态环境进行监控。因此，对空设备站对遥控台的监控传输链路进行改造。所有遥控台电台监控的传输由FA16改至FA36，动环监控依然通过FA16进行传输。改造后，即使电台监控/动环监控传输环节中某一设备故障，我们还可以通过动环监控/电台监控来进行监控。下面介绍各台站监控传输链路：
荒山子R/S 22信道监控信号为IP协议信号，通过协议转换器和光端机，再经FA36送至通信三楼，再经过光环网送至区管OSN2500设备，之后经由区管动环交换机接入区管监控主机。
白清寨R/S 16信道监控信号，先后通过协议转换器和白清寨山上FA16设备，经光纤传送至区管机房FA16设备，之后信号通过协议转换器和动环交换机，接入区管监控主机。
锦州VHF遥控台监控信号由FA36设备，经过联通2M链路传送至区管FA36设备，之后经由交换机接入区管监控主机。
海清、友谊、哈尔滨VHF遥控台监控信号由FA36设备，经过联通2M链路传送至区管FA36设备，经NPORT5410串口服务器，之后经由交换机接入区管监控主机。
通辽、朝阳、长春、延吉龙井、乌兰、西乌电信、牡丹江、北安、黑河、漠河10个遥控台的电台监控信号通过FA36设备，经过2M链路传送至区管FA36设备，之后经由交换机接入区管监控主机。
目前沈阳区管中心尚未引接桃仙、延吉机场、西乌联通、加格达奇4个台站的VHF电台监控信号。
五、结束语
通过几个月的工作与学习，使我理清了思路，将甚高频知识牢记于心。为了使值班员在维护设备时更加透彻地了解VHF话音信号与监控信号的引接与具体的传输链路，同时使以后新增设备引接信号有章可循，在此加以总结和分析，希望和大家共同探讨。
参考文献：
1 XU4200_Operating_Manual
2 OTE-D100 Series VHF Training
3 PAE-T6TR Install
姓名：张鑫（1995.09--）；性别：女，籍贯：辽宁省昌图人，学历：本科，毕业于沈阳航空航天大学；现有职称：助理工程师；研究方向：民用航空
