张晓光
东北空管局空管中心技术保障中心?辽宁省沈阳市 110000
摘 要：国内不少地区空管局采用德国R/S公司生产的R/S XU4200电台作为甚高频电台提供地空通信服务。本文以实际需求出发，详细梳理了音频，射频线路的引接过程，分析了科隆线架对Z2模块的替代方式，并对操作中遇到的的问题进行了总结。
关键词：XU4200电台 线路引接 科隆线架
0、引言
随着航班量逐步增加，为提高管制效率、减轻管制员负担，在各遥控台搭建新信道，增设新电台是必然的趋势。目前东北区域主要使用电台型号分为三种，分别为PAE-T6TR、OTE-D100和RS-XU4200，针对三种不同型号的电台，分别对应三套不同的设备连接方式，其中最多的是德国R/S公司生产的R/S XU4200电台作为甚高频电台提供地空通信服务。本文将在实际操作的基础上，从音频线路，射频线路，腔体调节几个方面，对新增R/S XU 4200两信道线路引接方法进行梳理与分析。
1、总体构思

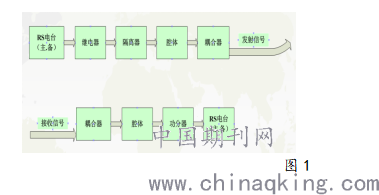

甚高频遥控台机房内线路引接方式：
.png)
图1
2、音频信号连接
图2
.png)

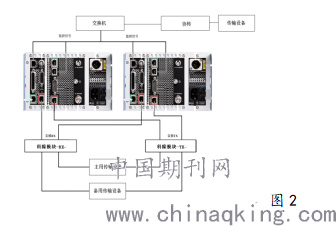

电台音频信号的连接方式如图2所示，信号由电台后面的红色AUDIO接口引出，其中TX和PPT信号线的一端连接至发射模块的AUDIO-TX接口，RX和SQ信号连接至接收模块的AUDIO-RX接口。电台主备机发射信号线的另一端接至机柜右侧科隆模块，接收信号线接至机柜左侧的科隆模块。2个科隆模块的输出端分别可以连接主备2路传输设备。

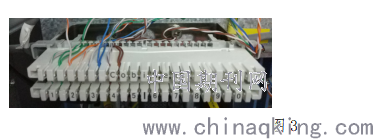

科隆线架是一种语音配线架（如图3），与其他信道所使用的Z2模块不同的是，科隆线架不具有“单电台”和“主备机”两种工作模式，也不具有像Z2模块一样完整的输入端接口。在使用科隆线架时，我们需要把A机，B机的TX和PTT（RX和SQ）线直接打在线架上。
.png)
图3
监控信号方面，R/S XU4200电台使用RCMSII监控系统，电台与监控终端之间采用IP协议通信，它的多监控工作模式为服务器——客户端方式，使用监控主机作为服务器，用来模拟的监控终端作为客户端通过网页浏览器启动Java对其进行访问，以获取数据。线路引接方面，电台监控信号通过LAN-TX和LAN-RX进入交换机，经过协议转换器进入传输设备再，通过FA16传输到设备大厅。
3、射频信号连接
图4
.png)

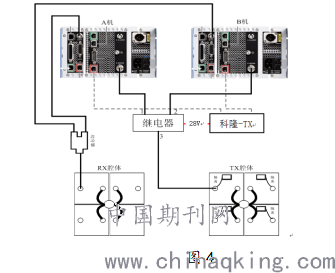

如图4所示，电台A机和B机的射频输出口分别连接至继电器的1和2口，继电器的3口通过馈线连接至发射腔体的input接口。继电器的1和3为常闭触点，当A机状态为ACTIVE时，它的射频发射信号经过1和3口由馈线送入TX腔体。
继电器的电压由A机提供，它的发射音频接口中的5.6脚提供了+28V电压，通过科隆模块2a，2b接口，为继电器的工作提供了所需电压，代替了Z2模块的射频电源部分。
信号送入TX腔体后，为保证不受到反馈干扰，信号先要通过腔体上的隔离器，保证信号的质量。
A机与B机的射频接收接口分别通过馈线与功分器相连，功分器直接与RX腔体的OUTPUT口相连，这样可以使RX腔体收到的信号一分为二地送入电台A、B机。
4、其他线路引接问题
1.使用R&S FSH4 手持式频谱分析仪调节腔体
使用按MODE键，按F2选择网络分析仪。按SETPU（设置）键，按F2仪器设置，从列表中打开一个通用的设置列表。使用旋钮或光标键选择“自校准”项，按ENTER进行确认，将出现以下告警窗口：“自校数据覆盖出厂数据。确定？点击YES继续，NO取消”。点击“YES” 。根据提示使用FSH-Z29校准件进行校准，直至校准成功。
按FREQ键选择相应的中心频点（以126.55MHZ为例），按SPAN键显示带宽（以2KHZ为例），按AMPT键设置参考为-45dB、范围为50dB、参考位置为0、调整滤波器中使的仪表的图形。在中心频点的衰耗不超过1.5dB，在距离中心频点+- 500KHz的衰减，应该大于15dB。
2.PTT模式的调整
由于遥控台移除红模块后，会出现了PTT长发的问题，经查阅说明书和电路图，将RS电台“PTT input configuration”从“RS STANDARD”调整为“TYPEⅡ”模式。问题得以解决。本次增设信道，也将PTT配置改为TYPEⅡ，具体操作如下：
打开RS XU4200电台监控，选择电台，在该电台Cfg.Ⅱ界面中点击右下角ZS4200，进入电台设置界面，选择configuration菜单，点击右下角的interactive，将PTT input configuration调整为“TYPEⅡ”。发送配置后，电台会根据监控自动调整配置。
5、结语
随着航班量的增加，管制需求的不断加大，启用新电台，增设新频率是必不可少的。这篇论文从实际出发，详细阐述了搭建R/S XU4200两信道线路的过程和其中可能遇到的问题，并对缺少部分模块时的解决方式加以概述，为实际工作提供了技术参考。
参考文献
[1] XU 4200_Operating_Manual
[2]R&S FSH4手持式频谱分析仪使用细则。
