程修朋1、王振宇2、张敏3、刘嵩4
1.安徽中梵建筑科技有限公司，安徽 合肥，230000
2.中建七局第二建筑有限公司，安徽 合肥230000
.安徽运能电力建设有限公司 ，安徽 合肥 230000
4.中建国际投资（安徽）有限公司 ，安徽 合肥230000
摘要：某城市副中心工程中，针对机电系统（包括通风空调、给排水、电气）错综复杂、量大面广，区域分散和8度抗震设防要求对抗震支架通过深化设计，制订安装工艺和质量要求，满足了抗震要求，施工效果良好。
关键词：抗震支架；机电系统；深化设计
一、抗震支架设计要求
1.1通风空调专业
(1)防排烟风道、事故通风风道及相关设备应采用抗震支吊架。
(2)空调机房及泵房内的管道应有可靠的侧向和纵向抗震支架。
(3)多根管道采用共用支吊架，大管径的单根管道支吊架宜采用门型抗震支吊架。
(4)刚性管道侧向抗震支架最大间距不得超过9m，柔性管道侧向抗震支架最大间距不得超过4.5m。
(5)刚性管道纵向抗震支撑最大间距不得超过18m，柔性管道纵向抗震支架最大间距不得謝9m。
1.2给水排水专业
管径不小于DN65的给水、中水、热水和消防管道水平管段应设置抗震支架，刚性连接的金属水平管道的抗震支架间距不大于12m,柔性连接的金属水平管道或非金属管道抗震支架间距不大于6m。
1.3电气专业
(1)内径不小于60_的电气配管、电缆梯架、电缆槽盒的敷设均应满足抗震设防要求，即水平竖向敷设需与楼板、墙面固定，地震时不能脱离。水平与垂直敷设要考虑偏移度。对不允许破坏的导体需做抗震加强处理。
(2)水平管线在管道两端及转弯处0.6m范围内设置侧向抗震支架。
(3)金属导管、刚性塑料管、电缆梯架或电缆槽盒穿越防火分区时，应在穿越部位设置抗震支架。
(4)水平管线通过垂直管线与设备连接时，水平管线距离垂直管线0.6m范围内应设侧向抗震支架；垂直管线距离地面超过0.15m时，应设痛支架。
二、抗震支架深化设计
2.1基本依据
考虑承受管道或桥架的重量、地震时侧向或轴线賴应力，计算公式如下：
.png)
式中：S为机电工程设施或构件内力纽合的设计值，包括纽合的弯、轴向力和剪力设计值；yG为力荷载分项系数，一般情况应采1.2;yEh为水平地震作用分顶系数，取1.3;sEhk为水平地震作用标准值的效应。由上式算得的S值不应大于抗震支架构件承载力的设计值尺。
2.2抗震支架深化设计形式

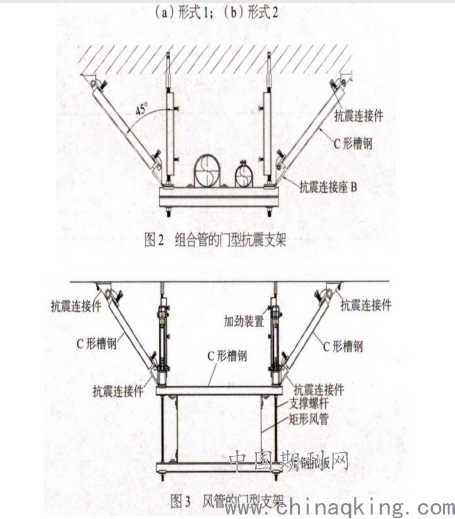

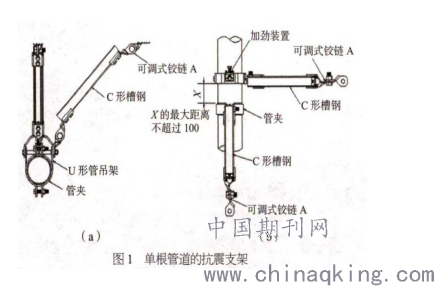

抗震支架深化设计形式如图1~图3所示。
2.3深化设计注意事项

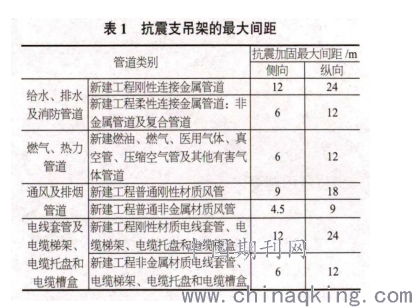

(1)抗震支吊架最大设计间距须符合表1规定。
(2)所选抗震支架配件结构应有足够的刚度和承载力。
(3)深化设计图纸报设计院审核同意后方可实施。
(4)在管道集中的部位，应尽量采用共用门型
.png)
.png)
抗震支架，并综合考虑将抗震支架与普通支吊架和固定支架，以减少重复设置，节约成本，避免因支吊架过多而影响观感。
三、施工步骤及注意事项
施工流程为：预制加工―组装—钻孔或与钢结构固定4装就位。
3.1切割及加工注意事项
C形槽钢切割时开口面应朝下，以免切割时发生变形。切割断面应垂直，毛刺应打磨光滑。所有部件应按深化图要求选用标准成品件，确保其机械性能满足设计要求。
3.2钻孔锚固注意事项
(1)锚固应在一次结构的墙体、顶板或结构柱上进行，抗震支架接触面应平整牢固；锚固深度范围内的混凝土强度等级应达到C30及以上。

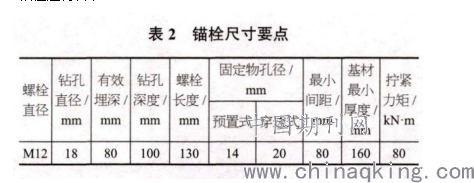

(2)锚栓应符合表2。
.png)
(3)锚栓的深度应满足规定要求，紧固螺母锚栓须足够锁紧。抗震支架与建筑结构应有可靠的连接和锚固。
(4)抗震支架应固定在混凝土结构墙、梁或楼板上；设置在非承重的二次结构墙上时，应固定在混凝土结构
3.3抗震支架安装注意事项
(1)抗震支架的安装应与法兰、阀门及管道弯头部位保持适当距离。
(2)固定管卡尺寸需要考虑管道、风管的保温层厚度，不得形成“冷桥”。
(3)抗震支架安装时应综合考虑管道风管已有的支吊架及固定支架。部分抗震支架可代替管道支吊架。
四、质量控制要求
(1)抗震支吊架的材质、规格和性能应符合设计要求、现行产品标准和工程技术规范的规定。
(2)抗震支吊架整体安装间距应符合设计要求，其偏差不应大于0.2m0
(3)抗震支吊架斜撑与吊架安装距离应符合设计要求，并不得大于0.1m。
(4)侧向抗震支吊架与纵向抗震支吊架布设位置应符合设计要求。
(5)抗震支吊架斜撑竖向安装角度应符合设计要求且不得小于30。
(6)抗震支吊架与结构的连接、吊杆与槽钢的连接、槽钢螺母与连接件的扭矩应符合设计要求，安装应牢固。
按深化图纸施工完成抗震支架。由于采用成品部件，现场仅需要切割和组装，不需焊接操作，其施工速度快，作业环境好且无火灾隐患，整体施工效果良好。
参考文献：
[1]李增玉，张茅，潘文，等，超高层结构施工期起重设备抗震分析方法探究[].建筑技术,2018,49(10):1068-1071.
[2]张建亮，刘莉媛，高鸣，等.砖-混凝土混合承重改造工程抗震加固分析与设计[J].建筑技术,2018,49(8):861-864.
[3]吴海波，王新妮.立面不规则隔震结构的抗震性能分析[J].建筑技术,2018,49(1):80-83.
