冯乃良
华能海南股份有限公司海口电厂，海南省澄迈县 571923
摘要：海口电厂#8/9机组自投产以来，未对真空泵进行改造，真空泵的日耗电量一直较高。为了降低公司生产成本，提高公司的利润，促进企业可持续发展，公司对8/9机组真空泵进行改造，降低真空泵的日耗电量。
关键词：真空泵 日耗电量
Since Haikou Power Plant was put into operation, the vacuum system has not been reformed, and the daily power consumption of vacuum pump has been high. In order to reduce the production cost and save the power consumption of power generation, the vacuum pump system has been reformed in Haikou Power Plant
前言：近年来国家对火力发电厂的生产成本、能源节约越来越重视，对于作为生产主体的我们，降低企业生产成本、节约能源，实现企业可持续性发展是我们不可推卸的责任。我厂单台机组真空泵正常运行时平均日耗电量为2310KW ?h，一直都保持着较高的日耗电量，提高了企业的生产成本，对能源造成了浪费，因此，我们通过对真空泵进行技术改造，每台机组增加了一套罗茨真空泵，降低了真空泵的日耗电量。
正文：
一、设备介绍 华能海南发电股份有限公司海口电厂#8、9号330MW火电机组分别于2006年4月、2007年5月相继投产运行。#8/9汽轮机采用北重汽轮电机有限责任公司生产的N330-17.75/540/540汽轮机，高、中压汽缸分缸，通流部分反向布置，且为双层缸，低压汽缸为双排汽，对称结构。每台机组配备了两台100%容量的水环式真空泵，正常运行时一运一备。华能海口电厂在2019年分别完成真空泵改造，在两台水环式真空泵的基础上增加一台罗茨真空泵。
二、真空泵技术改造

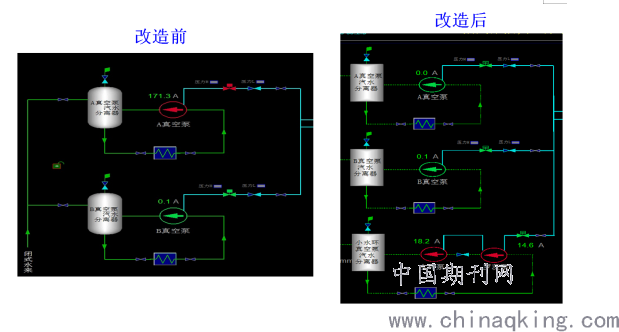

以我厂#8机组为例，实际正常运行中，#8机正常平均漏气量最大仅为4.7Kg/h，远小于水环真空泵的额定出力，真空泵接近空载运行，即把建立真空的真空泵当做维持真空的真空泵来运行，因此，在正常运行中浪费能耗。所以，我们在原有两台水环真空泵组的基础上增设一套罗茨真空泵组。
.png)
三、罗茨真空泵工作原理
1.罗茨真空泵控制逻辑
罗茨真空机组启动是顺序：
①启动（前级泵）小水环式真空泵；
②延时9秒自启动罗茨泵；
③罗茨泵启动后自动打开入口气动蝶阀
罗茨真空泵组停运顺序：
①关闭罗茨真空泵组入口气动蝶阀
②停运罗茨泵
③停运小水环式真空泵

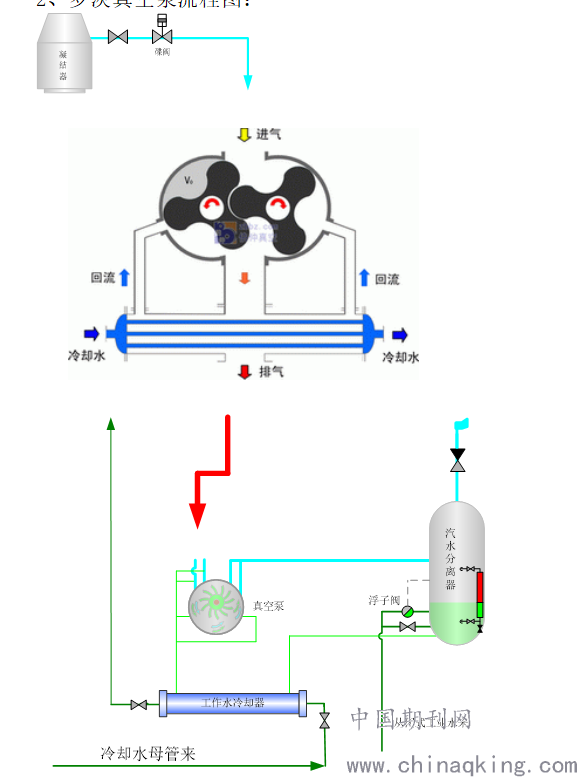

2、罗茨真空泵流程图：
.png)

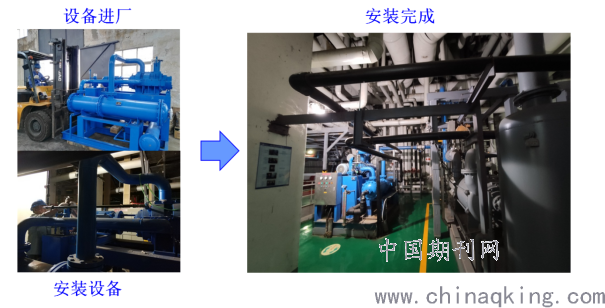

四．施工过程
.png)
五、真空泵改造前后日耗电量对比
以我厂#8机组的真空泵为例

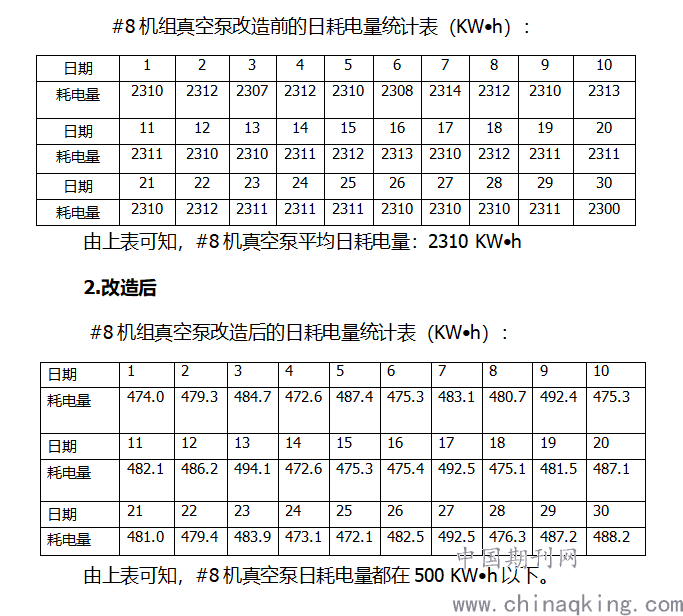

1.改造前：
.png)
由上表可知，#8机真空泵日耗电量都在500 KW?h以下。
六、罗茨真空泵操作试验结果
.png)

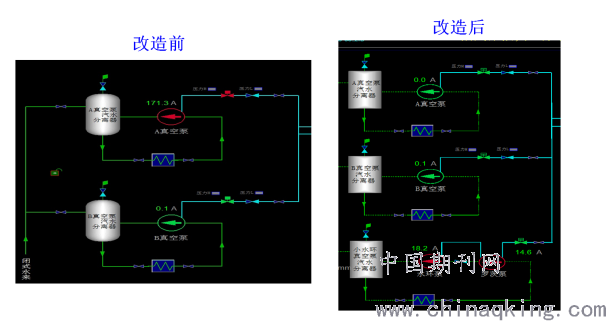

罗茨真空泵运行时，罗茨真空泵电流为18.2A+14.5A比水环真空泵电流171A大约少了139A，效果非常明显。
七、安全效益

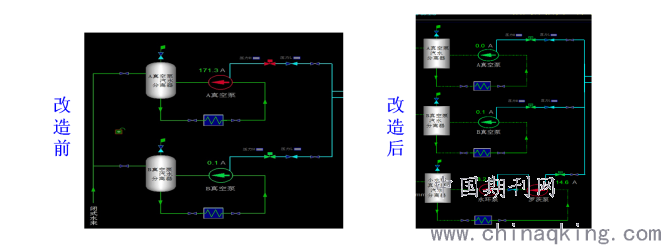

新增罗茨真空泵组后，运行方式由原先的一运一备改为一运两备，提高了真空泵系统的运行可靠性，降低了真空泵全停的风险。
.png)
八、经济效益

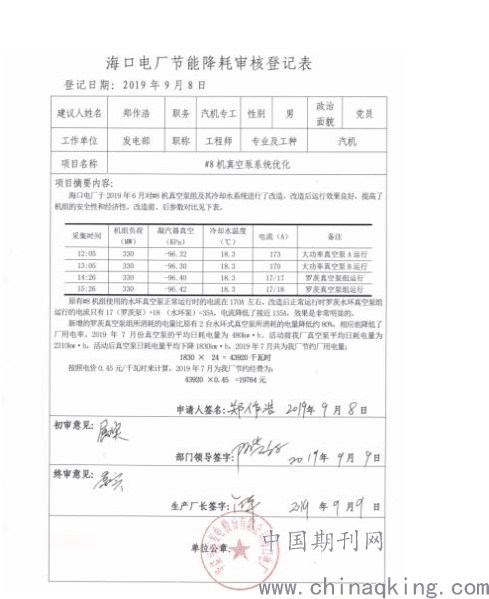

改造前我厂真空泵平均日耗电量为2310kw·h，活动后真空泵日耗电量平均下降1830kw·h，2019年7月共为我厂节约厂用电量：
1830 × 24 = 43920千瓦时
按照电价0.45元/千瓦时来计算，每月为我厂节约经费为：
43920 × 0.45 = 19764元
.png)
九、总结
通过对机组真空泵进行改造，降低了真空泵日耗电量，为企业节约了生产成本，提高了企业的生产效益，为企业可持续发展做出了贡献。同时增加一台罗茨真空泵提高了机组的安全性和稳定性。
致谢
感谢我厂发电部专工及各值集控运行人员的大力支持，他们为本文的试验数据和理论知识给予了重要的经验和指导方法。
参考文献
【1】华能海口电厂《330MW机组集控运行规程》
【2】华能海口电厂《330MW机组汽轮机系统图》
