0引言
近年来由于10千伏线路电缆使用较多，电容电流不断增大10千伏系统由不接地系统至经消弧线圈接地再至经小电阻接地，小电阻接地的接地点的选择对系统运行很重要，国内110千伏变电站主接线一般为内桥或单母分段,主变为Y/?-11接线，小电阻经接地变后接在系统上。本论文示意图将小电阻经接地变接入系统简化为经小电阻接入，现分析如下。
1线路侧发生接地故障
1.1小电阻接地点在低压母线上

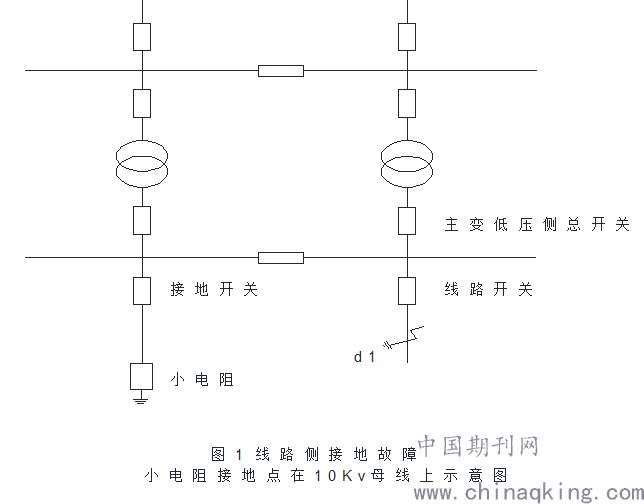

如图1所示当10千伏线路发生故障，即在d1点发生接地故障，首先线路保护中的零序保护动作跳开10千伏线路开关，切除故障。如若因其它原因未能跳开10千伏线路开关，故障未能切除，则跳开接在10千伏母线上的小电阻接地的开关，不会切除其它接10千伏母线上的负荷，不会扩大事故范围。
.png)
1.2小电阻接地点在主变低压侧中性点

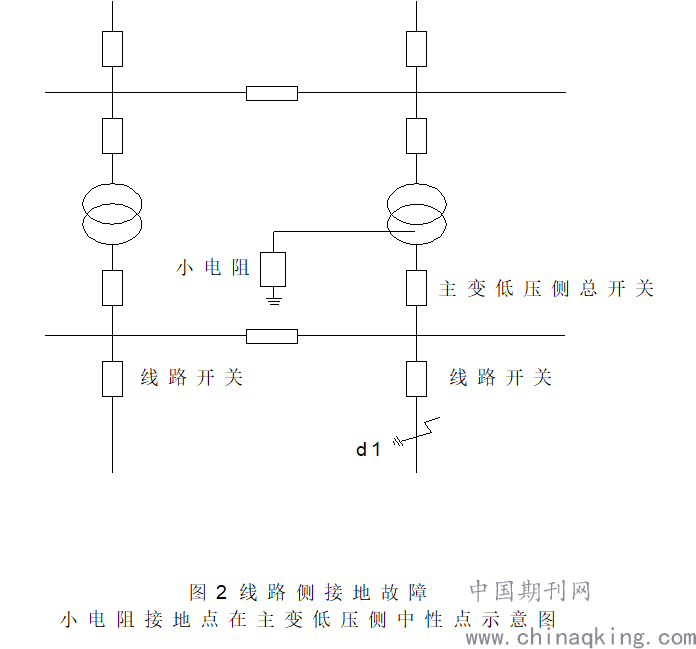

如图2所示当10千伏线路发生故障，即在d1点发生接地故障，首先本线路保护中的零序保护动作跳开10千伏故障线路开关，切除故障。如若因其它原因未能跳开10千伏线路开关，故障未能切除，则主变低压侧零序保护动作跳开主变低压侧的总开关及10千伏母联开关，会失去10千伏一条母线上的负荷，扩大了事故范围。
.png)
2母线及主变低压侧发生接地故障
2.1小电阻接地点在母线上

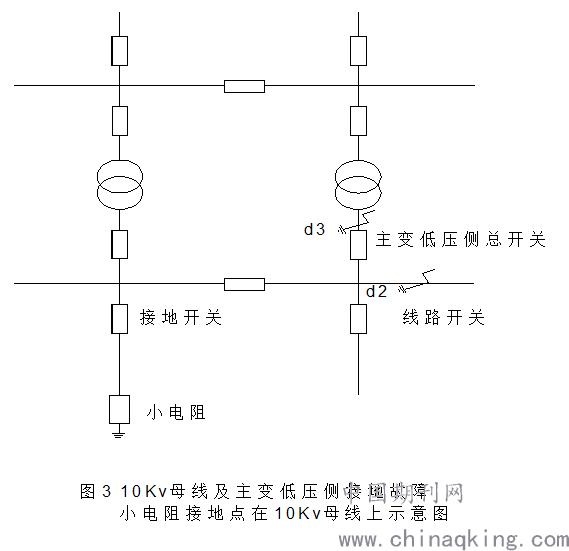

如图3所示当10千伏母线及主变低压侧发生故障，即在d2、d3点发生单相接地故障，首先接地开关保护的零序保护动作跳开接在10千伏母线上的小电阻接地的开关，不会切除其它接在10千伏母线上的负荷。主变低压侧保护不能感受到故障，主变低压侧保护不能动作，所以故障不能切除，10千伏系统由小电阻接地系统变成不接地系统，非故障相电压升高至线电压，容性电流又大，可能使10千伏系统中较薄弱的地方击穿，扩大事故范围。
2.2小电阻接地点在主变低压侧中性点

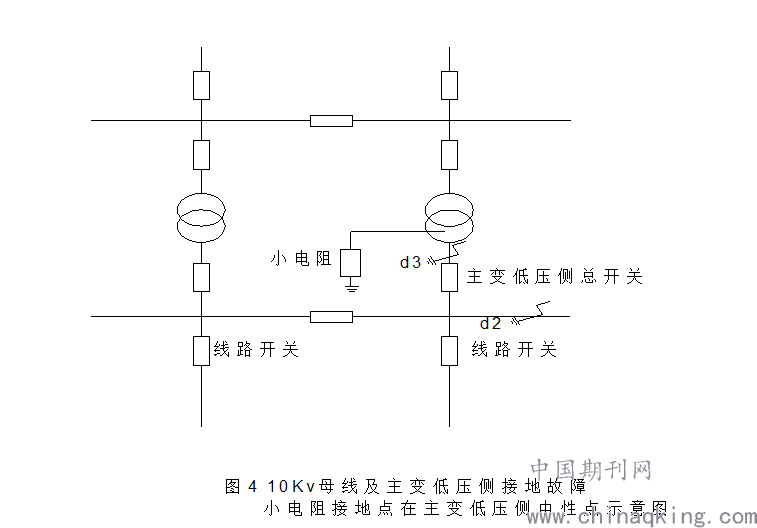

如图4所示当10千伏母线及主变低压侧发生故障，即在d2、d3点发生单相接地故障，首先主变低压侧零序保护动作跳开主变低压侧总开关及10千伏母联开关，切除故障。
.png)
3结论
当10千伏线路发生故障，即在d1点发生接地故障，无论小电阻接地点设在哪里都是10千伏线路保护首先动作跳开10千伏线路开关，切除故障。故障不能切除才能去切接在10千伏母线上的小电阻接地的接地开关或主变低压侧总开关，无论是切10千伏母线上的小电阻接地的接地开关还是主变低压侧总开关概率都不大。
当10千伏母线及主变低压侧发生故障，即在d2、d3点发生单相接地故障，小电阻接地点设在10千伏母线上不能切除故障，只会跳开小电阻接地开关，使小电阻接地系统成为不接地系统，造成不可预见的扩大故障。而小电阻接地点选择在主变低压侧中性点则能可靠切除故障，保证系统接地。
由此可见小电阻接地点选在主变低压侧较为适宜。
