论全自动套丝机在综合管廊施工中的运用

发表时间：2020/11/23 来源：《基层建设》2020年第22期作者：付晓东王喻

[导读] 摘要：城市综合管廊作为集电力、通信、燃气、给排水等多种工程管线于一体的地下结构，实施统一规划、统一设计、统一建设和管理，并设有专用检修口、吊装口和监测系统等。具有节省空间、减少对道路的影响和环境的破坏，方便管理、方便检修等多方面优点。

        中建八局西南公司成都 610041
        摘要：城市综合管廊作为集电力、通信、燃气、给排水等多种工程管线于一体的地下结构，实施统一规划、统一设计、统一建设和管理，并设有专用检修口、吊装口和监测系统等。具有节省空间、减少对道路的影响和环境的破坏，方便管理、方便检修等多方面优点。国务院、住建部等均有发文，支持地下管廊建设。城市综合管廊将作为城市管线发展的重点。综合管廊结构中，钢筋作为主要的受拉构件，钢筋接头质量对结构安全有着不可替代的重要意义。目前为提高施工效率，钢筋接头多采用套筒连接，而钢筋丝接头质量的好坏则直接影响钢筋整体的极限拉应力。本文着重介绍巨霸机械新款40-5型全自动套丝机在综合管廊施工中的运用。
        关键词：综合管廊钢筋套筒连接套丝机
        一.工程概况
        成都天府国际机场工作区第四标段综合管廊总长为2736.8m，实施范围为东西干道管廊长764m，结构形式单层双舱与单层三舱，东一路综合管廊长1488m，结构形式双层双舱式；空港五路热力地沟290m，结构形式为单层双舱；2#管廊长190m，结构形式为单层三舱。纳入管线包含：输水管道、给水管道、中水管道、通信电缆、110kV电力电缆、10kV电力电缆等。
        本标段综合管廊钢筋总量为10583.7t，其中HPB300重量为13.6t，HRB400重量为10504.7t，HRB400E重量为65.4t，直径范围为12mm～25mm。按设计要求，所有直径大于等于20mm的钢筋均采用焊接或机械连接。本项目为提高施工效率，将直径大于等于18mm的钢筋均采用机械连接，其重量约占60%，机械连接数量较大。
        二.选择全自动套丝机的理由
        本项目因综合管廊工程量大，线路长，工期短等因素，经项目组织论证，须选取3个施工队伍进行同时施工，方可满足工期要求，且较经济合理。在施工前期，综合管廊结构钢筋采取各自队伍自行加工的组织方式，经实施后发现存在较多的问题。问题主要如下：①加工场地分散，不易项目部管理。②各班组钢筋加工人员技能、素质差距大，钢筋半成品质量差异大。③采用老式套丝机导致钢筋丝接头质量差，合格率低，严重影响钢筋极限拉应力。④老式套丝机生产效率低，不能满足现场施工要求，制约施工进度。⑤钢筋加工场地安全文明施工差，不能满足公司标准化施工的要求。⑥钢筋加工场地数量多，场地建设成本投入大。针对上述问题，项目部经过研讨，针对问题逐条解决，最后决定建立钢筋集中加工厂，聘请专业队伍进行钢筋加工，并投入多种智能化钢筋加工设备，如巨霸机械40-5型全自动套丝机、数控弯曲机等，有效的提高了生产效率和加工质量。

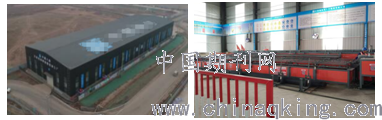

        图1 钢筋集中加工厂      图2 巨霸新款40-5型套丝机
        三、全自动套丝机的优点

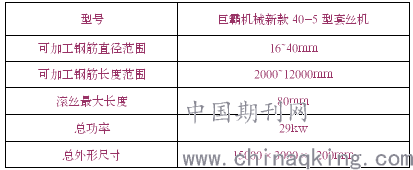

        本项目投入的全自动套丝机为巨霸机械新款40-5型套丝机，其工作参数如下表：

优点一：套丝质量好
钢筋套丝质量主要从以下几个方面判定：丝牙的完整性，端头平整度，丝牙数量，丝牙直径等。老式套丝机与全自动套丝机在丝牙的完整性、丝牙长度以及丝牙直径等方面的控制上相差不大，均需经常检查并进行调整。主要区别在端头平整度控制，即端头打磨差异极大。老式的套丝机不具备打磨端头的功能，只能采用人工进行打磨，端头打磨的好与差，因打磨的时间长短、打磨的角度等均受工人自身因素影响极大，打磨效果极不稳定。全自动套丝机打磨端头，则是采用套丝机自带的打磨功能，通过系统设置其打磨时间即可保证端头的打磨效果，确保端头平整。

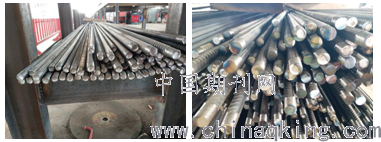

              图3 人工打磨端头       图4 巨霸新款40-5型套丝机打磨端头
        优点二：套丝效率高
        老式套丝机加工一个丝头从套丝、打磨完成、堆放整个过程正常大约需3~4分钟，主要时间消耗在打磨端头的过程中。而全自动套丝机加工一个丝头从套丝、打磨完成、堆放整个过程正常大约只需20秒。加工效率有明显的区别。
        优点三：连续性强
        老式套丝机施工连续性主要依靠加工工人，完成一根后再进行下一根加工，受工人自身体力、态度等影响较大。全自动套丝机能够将整捆的原材料通过机床自身的移动构造，一根根连续不断的进行套丝、打磨，形成非常顺畅的流水作业。
        优点四：降低生产成本
        老式套丝机因机械构造、加工工艺制约，套丝生产效率低。全自动套丝机通过自身功能的增加，加工工艺的升级等，极大的提高了生产效率。从而节省了大量的施工成本。且通过集中加工厂进行集中生产管理，管理人员仅需配备1~2名即可，极大的节省了管理成本。集中加工厂仅需进行一次场地建设，减小了前期生产投入。
        四．结束语
        地下综合管廊系统不仅解决城市交通拥堵问题，还极大方便了电力、通信、燃气、供排水等市政设施的维护和检修。地下综合管廊对满足民生基本需求和提高城市综合承载力发挥着重要作用。全自动套丝机的运用，有效的加快了生产效率，缩短了施工工期。极高的生产效率，也间接的降低了生产成本，从经济上减轻了综合管廊的经济成本，有效促进的促进综合管廊施工技术在各大城市中的运用。运用先进的技术设备，也符合工程新技术运用的要求，从而对行业的提升也能取得一定的促进作用。
        参考文献：
        【1】 GB50010-2010 《混凝土结构设计规范》北京中国建筑工业出版社 2010.
        【2】 GB50838-2015 《城市综合管廊工程技术规范》北京中国计划出版社 2015.
        【3】 JGJ107-2016 《钢筋机械连接技术规程》北京中国建筑工业出版社2016.
        【4】 JG T163-2013 《钢筋机械连接用套筒》北京中国标准出版社 2013.
