贾聪亮，王得荣，邢佳健，刘彦涛，倪烁
中国建筑第八工程局有限公司，上海 200120
摘要： 针对工程中遇到的伞形结构如何正确、合理、快速分段的情况，常用的钢结构分段方法明显不适用。结合工程现场地条件、现场机械吊装条件等情况，提出了伞形结构智能分段技术，此方法能有效结合伞形结构特点，在保证安装质量和进度的情况性下实现了快速高效的分段。
关键词：树形分杈结构；智能分段；
1工程概况
1.1工程总体概况
国家会展中心（天津）二期工程位于天津市津南区咸水沽镇，工程建筑面积478613m2，主要由展厅、交通连廊、中央大厅三部分组成。
钢结构部分包括16个大型展厅及其交通廊和餐厅、1个中央入口大厅及部分连桥外围护结构。中央入口大厅是树状钢柱支撑的大跨钢结构，由32个树状结构形成，结构总高32.8m，展厅和交通连廊屋盖结构采用四弦凹型桁架大跨钢结构，跨度84m，结构高度23.28m。
1.2典型结构概况
中央大厅区域由树形分杈结构组成的屋盖、内部附属用房、东西两侧连桥组成，总重量为1.8万t。其中整体平面为285.3m*141.3m，建筑高度34m，由32个尺寸为30.3m*30.3m的树形分杈结构组成，分杈包含一级分杈、二级分杈及内部分杈，单个树形结构重量280t。
2 伞形结构分段原则
构件分段是根据建筑的类型，依据建筑场地，构件制作及安装等条件对钢构件进行合理分段 ，特别是在钢结构节点部位的连接要充分考虑其连接情况，从而实现焊缝方便操作焊接。
利用revit对单个树形分枝进行参数化建模，可以随机调整构件的长短来实现构件的分段 ，并能根据统计表给出相应构件的重量和尺寸，与运输条件、现场机械吊装条件、地下室顶板承载力条件选定合适的分段。
3 伞形结构分段方式
3.1十字箱型柱分段
首先十字柱需要从中间断开，分成四个部分分别单独进行制作。断开后，伞柱分成了2个1.2m宽和2个1.4m宽的箱体部件：2个1.2m宽的箱体在隔板接口处断开，2个1.4m宽的箱体在最中心的隔板中间一分为二，断口处开R=35mm过焊孔；柱底板和顶部中心处隔板不断开，伞柱整体组焊时，再进行装配焊接。
3.2薄壁多肋板箱型构件分段
伞角构件根据构件特点分四个单元件进行制作，分别为单元件1、单元件2、单元件3和单元件4，四个单元件可以同时制作，最后再将四个单元件进行总装。
.png)
图1 伞角构件分段
3.3 单个树形分杈结构的分段设计
利用BIM技术，结合确定的施工方案、构件运输对长度宽度重量的要求，对树形分杈结构进行了构件的划分。将现场焊接部位预留在结构受力小的、应力不集中及焊接截面小的地方，方便现场焊接。

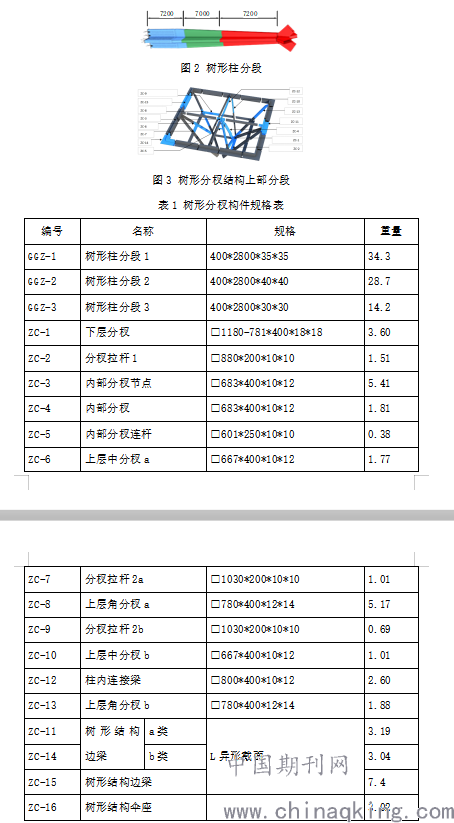

在实施的过程中，如图2将树形柱划分为三节，底段为7.2m，重量为34.3吨（如表1），高出地下室顶板0.6m，方便第二节树形十字柱的安装和焊接。树形分杈结构上部结构划分及相应属性如图3、表1所示，从而实现构件的安方案合理划分。
.png)
4 结语
伞形结构分段能以小的树干发散成大的建筑空间，国家会展中心（天津）二期工程树形分杈结构施工的过程中，在单个树形结构上部多种分杈部分进行了构件的合理划分，对构件加工及现场安装提供了很大的方便，加快施工进度，为以后类似工程施工提供了较高的参考性。
