PLC定时器实现的交通信号灯控制系统设计

发表时间:2020/11/26   来源:《中国教师》2020年17卷22期   作者:周红玉
[导读] 十字交叉路口的交通管制,交通信号灯起到了重要的作用

        周红玉
        淄博职业学院   山东淄博   255314
        摘要:十字交叉路口的交通管制,交通信号灯起到了重要的作用。本文设计了一种PLC定时器实现的十字路口的交通信号灯的控制系统,介绍了信号灯的控制功能、PLC接线图、定时器实现的梯形图控制程序。
        关键字:PLC  定时器  交通信号灯
        假定十字交叉的道路路口是南北向及东西向。南北、东西每个方向各有红绿黄三色信号灯,南北向、东西向的红绿黄三色信号灯依次点亮。图1是交通信号灯的设置示意图。










一、控制功能

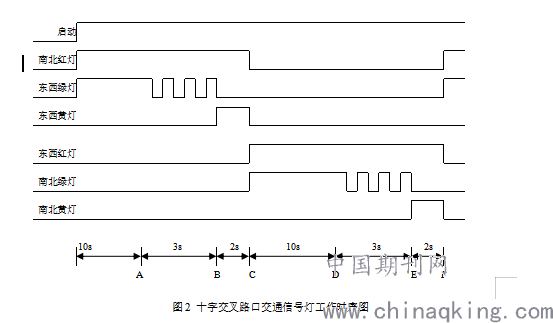

        交通信号灯由一个启动按钮和一个停止按钮控制,当启动按钮接通时,信号灯开始工作,且南北向红灯先亮,东西向绿灯再亮。当停止按钮断开时,所有信号灯都熄灭。启动按钮接通后,信号灯依周期不断循环工作。信号灯点亮的时序图如2所示。













二、资源分配

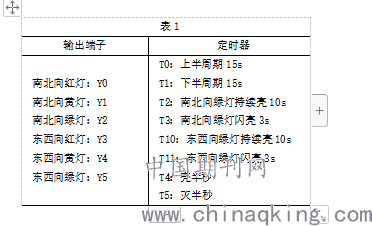

交通信号灯控制资源分配如表1所示。
表1

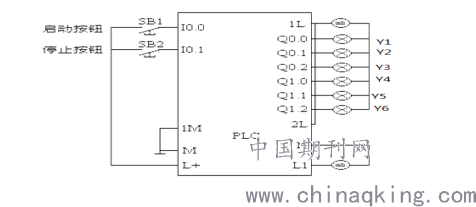

三、PLC外部接线图


四、交通信号灯PLC梯形图程序
从时序图的分析可以看出,图2中A、B,C,D、E,F6点是6个信号灯工作状态变化的切换点。可以相应的选择一些定时器表示这些控制时间,再用这些定时器实现对各个信号灯的输出规律的控制。

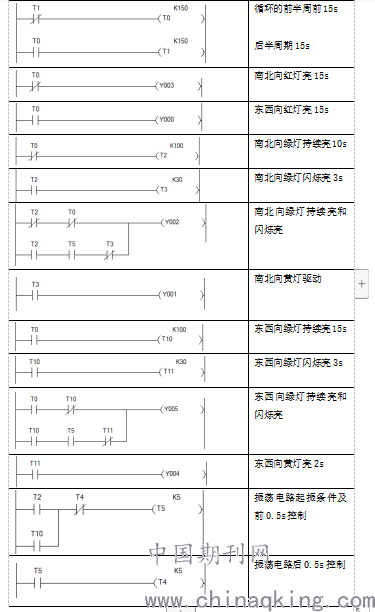

交通信号灯的梯形图程序见表2
表2




































定时器实现的十字交叉路口交通信号灯的控制,利用了生活中随处可见的资源,是PLC教学中一个很好的教学案例。
参考文献:
[1]张世生,祝木田,PLC应用技术[M];西安电子科技大学出版社;第一版;2018.04
