逐层偏移管井内给排水管道施工技术——以重庆来福士项目为例

发表时间：2020/11/26 来源：《基层建设》2020年第22期作者：徐械入1 周明2 张婷3

[导读] 摘要：应用了BIM技术、预制技术、二维码信息化技术等新技术，通过技术革新，采用双红外十字平面精准定位技术、可调式限位器三维精准固定管道技术、超高层管线累积误差消除技术等多项施工技术，实现偏移管井竖向管道与倾斜管道高质量组装及安装。

        中建二局安装工程有限公司成都分公司重庆 400000
        摘要：应用了BIM技术、预制技术、二维码信息化技术等新技术，通过技术革新，采用双红外十字平面精准定位技术、可调式限位器三维精准固定管道技术、超高层管线累积误差消除技术等多项施工技术，实现偏移管井竖向管道与倾斜管道高质量组装及安装。
        关键词：逐层偏移管井；管道；安装；定位
        1 工程概况
        重庆来福士广场项目位于朝天门与解放碑之间，项目建设用地地形为梯形。总建设面积约110万平米，地下共6层约21万平米；其中地上建筑面积约91万平米，共8栋及一条观景天桥。
        塔楼住户内竖向管井随着大楼有约5°倾斜，常规的竖向管道施工技术不可行。
        2 施工工艺技术
        2.1 BIM及图纸深化/优化
        首先对照设计、现场勘察，绘制BIM模型，如图1；然后根据建立好的BIM模型深化/优化竖向管道。从图纸可以看出每一层楼都存在管井的偏移，并且由于建筑外观的特殊性，管道的偏移距离和层高并非线性关系。

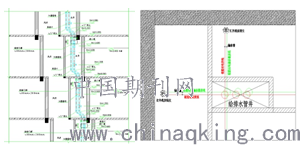

        图1 竖向管道优化图            图2 双红外线十字定位管道图
        2.2 管道洞口定位
        偏移管井中立管的安装，管道洞口的定位尤为重要，洞口的偏差会直接影响到管道是否垂直，偏移管道的长度。第一步以图纸为依据，以土建已成型的结构为参照，用红外对管道洞口进行初步定位，并用油漆做好标记（如图2红线）。第二步确立现场的测量基点，并与土建单位和测量单位进行沟通，获取测量数据。第三步核对放线用结构参照，土建或测量单位测量偏差数值并由测量员进行再复核。对于最终偏差值取平均值。第四步采用双红外线十字交叉精准定位管道洞口位置（如图2绿线），确定套管位置。第五步安装金属套管，并用钢钉在套管四个方向固定作为限位点，确保浇筑混凝土时套管不偏移。
        2.3 确定管道偏移量
        第一步结合市场供应和材料损耗要求，弯头标准件为45°，确定出倾斜管道的夹角为45°。通过上下楼层管洞中心距和楼层高度、现场梁的高度、管件的长度，在确保偏移管道45°的情况下，计算出倾斜管道的长度。第二步结合实际现场情况，确定出每个管井的每根管道长度。偏移管道长度确定后，即可计算出穿越上下楼板管道长度。
        2.4管道工厂化预制、编码
        根据确定好的管道尺寸，在加工厂进行管道加工预制，并在每根管道上进行二维码编码。现场安装时按照管道编码及安装工艺进行组装即可。
        2.5管道安装
        传统管道在管井内安装时，施工人员会进管井进行吊线，以此为参照进行立管安装，但偏移管井内吊线仅能保证到立管的安装，却不能确保倾斜管道的安装。若管道的安装未达45°，会导致管道安装完成后与管件连接不紧密，可能会出现渗水现象。在此我们创造性自制了可调式限位器，利用可调式限位器三维精准固定倾斜管道，进行辅助安装。
        1）先按照深化图纸，确定管道安装顺序。
        不同管井，按管井水平在结构层内的位置，先内后外进行安装；
        同一管井，按管道在管井内的相对位置，先内后外进行安装；
        同一管井上下管道安装，采取多层平行流水施工工艺，采用层间连接节点调整吸收微量误差、整体消除超高层累积误差的施工技术进行安装。
        2）在墙上标注出管道走向投影。
        3）可调式限位器安装。
        a根据现场需要，自制专用可调式限位器。

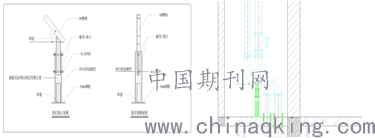

        图3 可调式限位器示意图             图4 可调式限位器作业示意图
        b将限位器调至管道正下方位置，采用膨胀螺栓临时固定。
        4）倾斜管道安装
        将倾斜管道放置在可调式限位器上，临时抱箍固定。
        5）垂直管道安装
        将垂直管道穿过套管、安装就位，并用正式支架固定.
        6）误差微量调整，管件安装、连接
        利用可调式限位器，调整斜向管道的倾斜度、水平位置及标高，使其与垂直管道及管件对正、连接；
        7）最后复核安装安装偏差，偏移管道角度偏差应控制在3‰以内。
        3 质量控制措施
        拿到施工图，勘察现场，通过BIM深化管道图纸；管道洞口定位。采用双红外线十字交叉精准定位管道洞口位置，确定套管位置。安装金属套管，并用钢钉在套管四个方向固定作为限位点，确保浇筑混凝土时套管不偏移；确定管道偏移量。通过上下楼层管洞中心距和楼层高度、现场梁的高度、管件的长度，在确保偏移管道45°的情况下，计算出倾斜管道的长度；管道安装。照深化图纸，确定管道安装顺序：a、不同管井，按管井水平在结构层内的位置，先内后外进行安装；b、同一管井，按管道在管井内的相对位置，先内后外进行安装；c、同一管井上下管道安装，采取多层平行流水施工工艺，采用层间连接节点调整吸收微量误差、整体消除超高层累积误差的施工技术进行安装。
        4 安全措施
        所有施工人员进行施工现场人员正确佩戴安全帽，安全带，2米以上高空作业的必须系好安全带，脚手架搭设必须经过安全部门检验。注意临边防护的拆除与恢复。管道井内临时照明采用安全电压。使用手电钻等机具，不得佩戴线手套。
        5 结语
        逐层偏移管井内管道的施工一定要从整体考虑，科学安排施工，严格管理，实现管道安装的优质化、美观化、实用化。
        参考文献：
        [1]王旭.管道施工使用手册[M].上海：上海科学技术出版社，1998
        [2]杜国伟.管道施工技术[M].上海：上海科学技术出版社，2001
        [3]周亮，江贤勇，乔彬彬.CCTV新址倾斜管井管道施工技术[J].给水排水，2010，46（04）：97-99.
        作者简介：
        徐械入（1990.10-），男，重庆潼南区，质量经理，电气工程师，研究方向：建筑机电。
        周明（1986.12-），男，重庆潼南区，项目生产经理，高级电气工程师，研究方向：建筑机电。
        张婷（1986.11-），女，四川泸州，项目商务经理，中级工程师，研究方向：建筑机电。
