一种线路杆塔横担安装标线装置的研制 丁志鹏

发表时间:2020/11/30   来源:《论证与研究》2020年10期   作者:丁志鹏
[导读] 摘要:本文介绍了一种用于配农网台架及横担安装时用于标定位置的线路杆塔横担安装标线装置,通过固定距离,通过利用三角函数转换角度,调节角度后借助激光发生器实现对杆上横担位置的准确标定。结果表明,该装置和方法可有效实现高空作业人员工作效率的提升和横担的精准标定,为横担标定安装提供一种准确、快捷的方案。

                                                                              丁志鹏
                                                   (国网山东省电力公司五莲县供电公司)
        摘要:本文介绍了一种用于配农网台架及横担安装时用于标定位置的线路杆塔横担安装标线装置,通过固定距离,通过利用三角函数转换角度,调节角度后借助激光发生器实现对杆上横担位置的准确标定。结果表明,该装置和方法可有效实现高空作业人员工作效率的提升和横担的精准标定,为横担标定安装提供一种准确、快捷的方案。
        关键词:配农网建设;台架安装;横担标定;激光标线
        引言:
        随着配农网建设迈向“可靠性高、互动友好、经济高效”的一流现代化配电网时代,公司对配农网建设中的核心--配电台架建设提出更高的要求,迫切需要提升配电台架的安装精度,做到建设工艺“一模一样”,作为配电台架的骨架,台架横担的安装更为关键。
        1现有横担标定方法分析
        1.1配电台架的组成
         配电台架将配电箱、变压器、高压熔断器、避雷器等集成安装在两个电杆之间的柱上变压器台。配电台架一般由五层横担组成,台架横担的安装是配电台架建设中的关键部分。

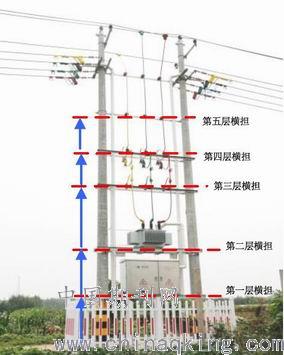

         图1配电台架横担
         1.2现有配电台架横担的安装方法
         目前的工作现状是四名工作人员同时登杆,利用米尺分别在两基电杆上进行测量、标定后完成安装横担。测量过程为高空作业,受测量角度、视角影响较大,增大了横担安装的水平误差,且流程复杂、工作效率低。现有的工作方法及流程无法解决上述因登高测量带来的测量角度、视角等误差。

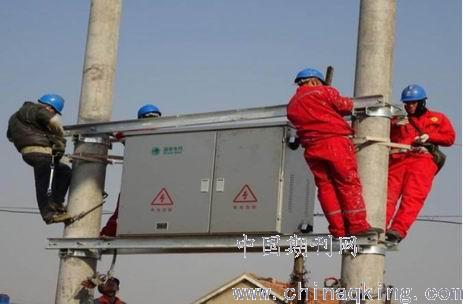

         图2现有的横担安装方法

         2线路杆塔横担安装标线装置的研制思路
         2.1总体思路
         为解决传统台架横担安装过程中需要登杆测量,安装偏差大,定位效率低,作业时间长的问题,急需一种横担水平标线装置,能够将位置标定由高空作业转换为地面作业,能够对不同高度横担水平位置进行精确快速标定,从而实现不需要高空作业人员登杆测量就能快速准确标定横担安装位置的目的。为解决上述问题,借鉴在房屋砌筑过程中借助水平光线检测水平度的思路,提出研制一种不需要登杆测量就能实现对电杆横担水平标定的装置,线路杆塔横担安装标线装置。
         2.2装置原理
         通过将横担安装高度换算为三角水平角度,实现高空作业到地面作业的转换,利用水平一字光线投射到电杆上,调节角度即可在电杆上显示一条水平辅助光线,从而解决横担安装需要人员上杆测量带来的误差大、效率低、安全性差的问题。

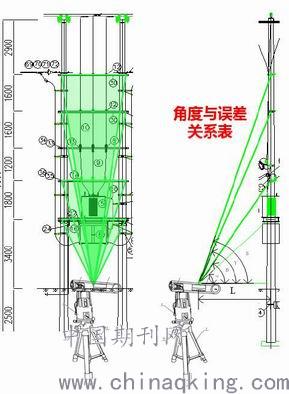

        图3装置原理示意图
        2.3装置的主要内容
        在两电杆中点延长线固定距离确定测量点,调节水平一字射线的抬升角度,能够在电杆的不同高度投射出一条水平辅助光线,实现横担安装的水平标示。配电台架共需要标定五层横担位置,标线装置距离双杆中心为3.5m,计算得出每层横担需抬升的角度,确定五层横担角度为43.31°,58.45°,61.33°,66.37°,69.97°,分别对应配电台架典设工艺五层横担的3.4m、5.2m、6.4m、8.0m、9.6m。

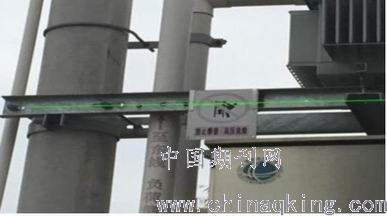

        图4装置激光标定
        通过输入固定角度,实现电杆不同高度横担的水平方位标示。在进行横担作业时,作业人员施工时根据横担安装高度调节需要的角度,借助水平辅助光线进行横担安装,保障横担安装横平竖直,确保高度符合工艺典设要求,实现横担建设工艺在复杂安装环境下的一模一样。

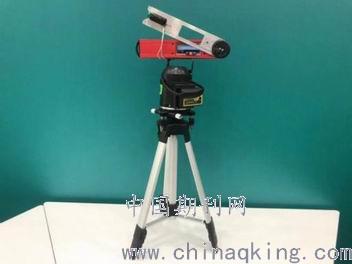

        图5杆塔横担安装标线装置
        3装置的技术创新点
        杆塔横担安装标线装置有四大创新点:
       (1)变高空作业为地面作业
        装置将电杆横担安装时的高度水平标定由杆上测量定位转变为在地面调节光线抬升角度,有效减少人员高空作业时间,降低高空作业风险,提高工作安全性。
       (2)变受限视觉为光线辅助
        装置解决传统横担高度因高空视线受限导致的测量误差,通过杆上高度辅助水平标线,有效提高横担高度标定效率,解决杆上视线偏差难题,可应用于所有线路杆塔横担安装标示。
       (3)变高测量偏差为精准定位
        装置采用交叉式磁阻尼补偿水平误差,有效减少现场环境导致的装置水平误差,测量精度高,测量效果好,能够精准到分级别。
       (4)变定位困难为高效稳定
        装置采用一字激光源定位,定位迅速,稳定可靠,能够实现秒级别标定横担高度,定位高度一模一样!
        4装置应用效果
        线路杆塔横担安装标线装置具有良好的标定准确性,其核心指标--横担两侧水平误差/调节精准度全符合国网公司发布的2016版典型设计工艺规范标准。本装置应用以来,减少了作业人员登杆时间,降低登高作业风险,提升横担安装质量,测量精度提升80%, 该装置在工程现场应用以后,通过该横担安装标线装置的应用,有效提升人员工作效率,完成单个台架横担标定时间由2小时减少到10分钟,标定作业时间节省91.7%,标定人员由4人减少到2人,节省人力资源50%。
        5结论
        线路杆塔横担安装标线装置通用性强,适用于所有10kV配电台区横担标线的作业现场,便于未来推广应用。同时降低了横担安装的偏差距离,减少了作业人员登杆时间,降低登高作业风险。通过采用横担安装标线装置进行标定实现了台架安装的顶层设计优化,对公司优质服务提供了有力支撑,取得良好的经济与社会效益。
