刘志远 崔万华
山东寿光金玉米开发有限公司，262700
目前工业污水处理后大多是采用外排的形式，水资源利用率低，通过添加中水处理设备对水质处理后回用，对工业生产成本控制及水资源节省方面意义重大，工业污水回用处理工艺主要有以下几种方式生物法、物化法及膜分离法，下面我们主要对三种处理方式中膜分离法工艺处理过程全程自动化控制进行讨论。

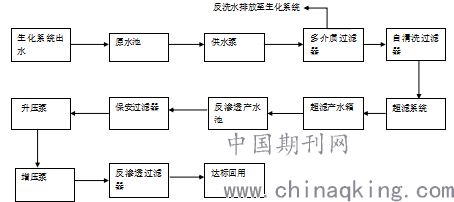

膜分离法主要工艺流程图如下：
.png)
利用工业PLC控制系统将整个生产工艺控制流程进行串联实现工艺控制流程的全自动化运行具体控制方式如下：

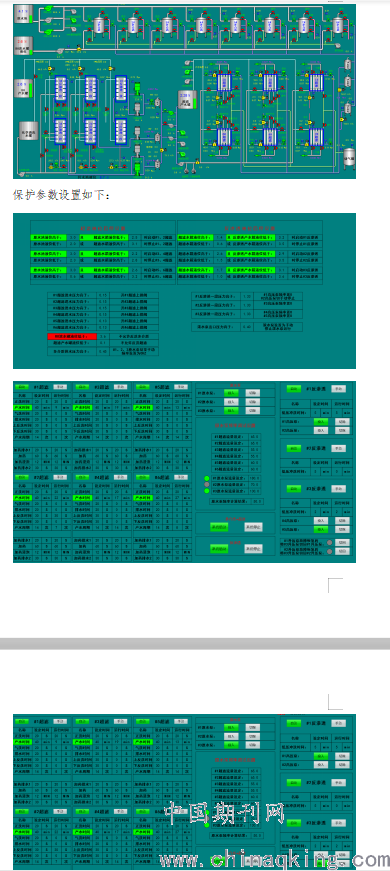

流程图如下：
.png)
连锁保护及工艺控制流程如下：
1、原水池液位的控制，原水池液位与整个膜处理装置做连锁只有满足液位连锁条件后方可启动膜处理装置。
2、将超滤运行参数设置好。点击自动按钮投入反渗透运行。当产水时间到达设定时间后超滤产水罐液位超过设定值时超滤进入反洗程序，谁先到谁先洗，其余等待，但如果#6超滤在反洗过程中其余产水时间都到达设定时间时按照由小到大的顺序依次进行反洗。
3、当产水周期到达设定值一半时反洗完成后会进入加盐酸程序，到达加药浸泡后，如果其他超滤产水时间到达设定时间后可以直接进入反洗程序，不用等待。
4、如果浸泡完成后，其他超滤正在反洗，继续浸泡等待其他超滤反洗完成后再排水反洗
5、当产水周期到达设定值时反洗完成后会进入加次氯酸钠程序，到达加药浸泡后，如果其他超滤产水时间到达设定时间后可以直接进入反洗程序，不用等待。
6、如果浸泡完成后，其他超滤正在反洗，继续浸泡等待其他超滤反洗完成后再排水反洗
7、当保护设置的液位到达超滤停止液位时，正在反洗的超滤会继续反洗直到反洗完成后再停止超滤运行。
8、输入低压冲洗时间点击自动投入反渗透运行，#1、3反渗透需要选择要运行的高压泵。点击反渗透系统启动后反渗透根据液位启停条件进入运行。每一次启停都要进行一次低压冲洗。
9、升压泵是根据反渗透运行数量来运行的。当运行任意一套反渗透时#1升压泵自动运行，当运行任意两套反渗透时#1升压泵自动运行，当运行三套反渗透时，#1、2升压泵自动运行，当运行过程中#1、2升压泵任意一台出现故障报警时，会自动投入#3升压泵运行，当故障报警消失且问题处理完成后，点击超滤反渗透画面中的切回按钮将#3升压泵切回#1、2升压泵。
10、三台原水泵的变频控制是根据投入的原水泵数量与超滤投入运行的数量来计算的。六套超滤设定的流量/三套原水泵的流量*50HZ。当超滤产水时超滤流量=设定流量，当超滤反洗时超滤流量=0，
上述便是典型的中水回用膜渗透装置的工艺控制全流程自动化一键启停自动运行的控制逻辑及控制方案。
