中铁十四局集团第二工程有限公司 山东泰安 271000
摘要:云湛高速TJ17标K164+470~700右侧高边坡由于地质及台风强降雨影响,发生滑塌及开裂,由于临近通车,最终确定采用微型钢管阻滑桩(钢花管冠梁+钢锚管格梁组合)结构,分析该结构形式的结构特点,提出钢花管冠梁+钢锚管格梁结构施工的关键技术及质量控制要点。
关键词:钢管阻滑桩;钢花管;钢锚管;冠梁;格梁;注浆
1 工程概况
云湛高速公路K164+470~ K164+700路段为挖方段路基,右侧边坡原设计分为K164+470~ K164+580和K164+580~ K164+700两段高边坡,分别单独设计。

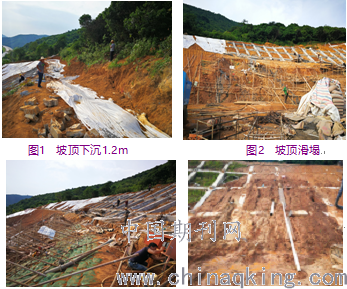

如下图1~图4所示,在边坡施工过程中,由于地质原因及台风强降雨影响,边坡发生滑塌,坡顶及坡面产生多次下沉。
图3 坡面下沉 图4 地下水出露
2 设计方案
边坡产生滑坡后,由于滑动面较深,又临近通车,不具备施工抗滑桩及刷坡条件,经过多次专家论证及方案评审,明确采用微型钢管阻滑桩进行防护,即竖向采用钢花管+冠梁防护形式,坡面采用钢锚管+格梁防护形式。具体方案如下:
一级平台采用4排竖向φ89×5mm无缝钢花管加固,纵向间距1.0m,横向间距0.7m,钢花管长16m。钢花管顶部采用40cm厚现浇钢筋混凝土板浇筑。二级平台K164+560~650段在三级边坡坡脚处设置3排竖向φ89×5mm无缝钢花管加固,纵向间距1.0m。三级平台采用5排竖向φ89×5mm无缝钢花管加固,纵向间距1.0m,横向间距1.2m。钢花管顶部采用40cm厚现浇钢筋混凝土板浇筑。
二级坡面采用3排斜向φ50×5mm无缝钢锚管框架加固,钢锚管纵向间距2.0m,横向间距3m,斜向钢锚管深度按入中风化岩层不少于4m确定,框架梁尺寸为0.4m×0.3m,采用C25现浇钢筋混凝土浇筑,框架梁与一级平台钢花管顶部冠梁连接。

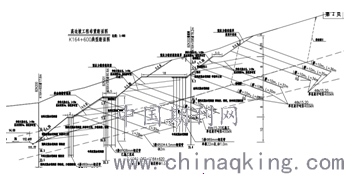

图5 变更方案图
3 施工工艺
3.1 加固机理
微型钢管阻滑桩技术加固土体加固机理主要由两部分组成:(1)通过水泥注浆技术将水泥浆渗透进入岩土中,从而改善土体的物理力学性质,达到提高边坡抗滑能力的作用,(2)钢管及钢筋埋设在土体中,增强了边坡的锚固力和抗滑力。
3.2 工艺流程
微型钢管阻滑桩施工流程:放线→钻机就位→钻孔→清孔→插入钢管→管内植筋→孔口密封处理→钢花管注浆→补浆→进入钢花管注浆循环→施工冠梁(格梁)。

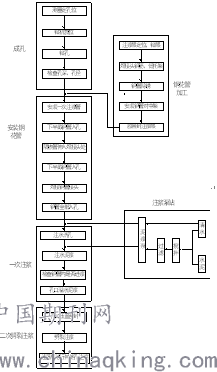

图6 注浆钢花(锚)管施工流程图
3.3注浆钢花管制作
(1)钢花管加工流程如下图7:

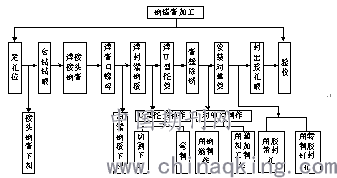

图7 钢花管加工示意图
(2)注浆钢花管采用外径φ89mm(钢锚管采用φ50mm),壁厚5mm的无缝钢管。
图8 钢花(锚)管示意图
钢管连接采用对口焊接或套管焊接。采用对口焊接时管外采用3根φ20mm的钢筋沿管周对称帮焊,搭接长度每端不少于20cm;采用套管焊接时接头钢管用102mm,壁厚6mm的无缝钢管制作,长6m,钢花管从两端紧密插入套管内,再沿套管顶端周围接头处的焊缝质量应符合相应技术标准。
图9 钢管接头示意图
(3)如下10图所示,钢花管在3米以下部分沿钢管轴线每隔8cm钻6~8mm的注浆孔,注浆孔沿钢管四周呈螺旋状分布,注浆孔四周用胶带或者凝胶封闭。

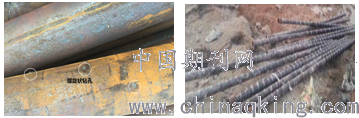

图10 注浆孔封堵
3.4注浆钢花(锚)管安装
(1)将钢管从加工区转运至加固区。
(2)下放第一根钢管时,将一次注浆PVC管与钢管绑在一起。
(3)利用钻机吊起钢花管入孔,上端留0.3~0.5m管头。为了保护钢花眼封闭在吊装过程中不被损坏,在套钢丝绳的地方用棉纱或水泥袋包裹,吊装时钢管要匀速下放,避免损坏封玻璃胶,如果钢花眼封闭有损伤或破洞的,要重新封闭好再下管。
(4)钢管接头采用采用丝扣连接时(图11),要注意保护丝头。焊接时(图12),使上、下两根钢管垂直对中,防止钢管在焊接处弯曲而不利于下管,焊接处除帮焊钢筋要焊牢外,两根钢管接头也要焊接密封,防止漏浆。

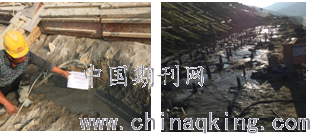

图11 卡口连接下管 图12 焊接下管
3.5 钢花(锚)管注浆
注浆分第一次常压注浆和第二次分段劈裂注浆。
注浆前先将水泥从储存区转运至制浆区,同时保证蓄水池要有足够的水。然后按配合比制浆,注浆量按设计量的1.3~1.5倍控制。
a.一次常压注浆
一次注浆配合比为水泥:水=1:0.45~0.5,注浆掺与水泥质量的5%的早强高效减水剂,从一次常压PVC管注浆,注至空孔冒浆为止,注浆体填充钢管与钻孔间的空隙,钢管内无水泥浆。压力一般为0.2~0.5MPa。
图13 一次注浆
b.二次劈裂注浆
一次常压注浆间隔5~12小时后,当一次注浆体的轴心抗压强度不低于5MPa时,进行二次劈裂注浆。二次劈裂注浆配合比水泥:水=1:0.6~0.8,注浆掺与水泥质量的5%的早强高效减水剂,注浆枪分段劈裂注浆,第一段注浆枪放到滑动面以下2m,第二段注浆枪放到滑动面以上2m,第三段注浆枪放到孔口注浆,以钢管作为二次劈裂注浆的注浆管,通过劈裂一次注浆的水泥结石体,浆体向四周扩散,加固岩体。瞬间劈裂压力一般为2~5MPa。
图14 二次注浆
3.6 冠梁施工
如下图所示,钢花管顶部设置40cm厚C30钢筋混凝土,冠梁设计双层钢筋网片,钢花管深入冠梁30cm。

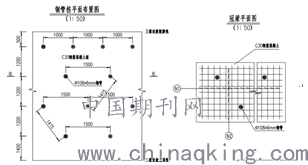

图15 冠梁布置图
钢花管施工完成后,清除表层虚土,按图纸要求开挖出钢花管(图11),绑扎冠梁钢筋(图12),及时施工冠梁,冠梁每10~20m设置一条沉降缝。
图16 清理桩头 图17 绑扎钢筋
3.7 框架锚梁施工
如下图所示,钢锚管外设置框架格梁,格梁尺寸40cm*40cm,设计为钢筋混凝土,纵向每隔6米设置一条施工缝,具体施工方法同预应力锚索格梁。
图18 锚管格梁施工平面、立面图
4 施工工艺控制要点
4.1钢花(锚)管与冠(格)梁有效连接
由于该边坡滑动力较大,为达到良好的受力效果,避免费工费料,施工中必须严格控制钢花(锚)管与冠梁及格梁的连接。
钢花(锚)管施工前场地必须整平,钢管口控制在一个高度和平面。严禁钢管管口高低起伏,不能完全嵌入冠梁及格梁。
根据钢锚管受力特点,钢管口需增加钢板,并焊接横向钢筋,与䅂梁进行连接,避免钢锚管直接与混凝土相连。

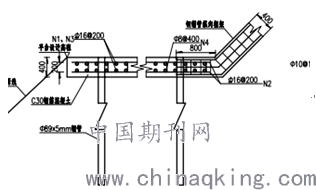

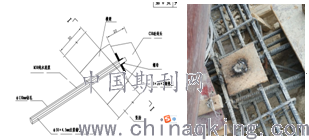

图19 锚管、格梁连接示意图 图20 锚管与格梁连接现场图
如下页图21所示,为确保受力均匀,施工中需将冠梁与格梁连接为一整体。
图21 冠梁与格梁连接示意图
4.2钢花(锚)管注浆
由于边坡结构的受力特点,注浆效果的好坏直接决定了钢花(锚)管处理滑坡边坡的作用效果和耐久性。控制注浆效果作为施工的重中之重。施工中主要从以下几方面进行控制:
(1)为确保注浆效果,首先必须严格控制钢花(锚)管原材料加工。
钢管表面必须按设计位置预留空洞。为避免泥石等堵塞预留注浆孔,钢花管下孔前必须把注浆孔用玻璃胶进行封堵,并缠上塑料胶带。
控制一次注浆及二次劈裂注浆的时间间隔
第一次注浆为管外注浆,第二次为高压劈裂注浆,掌握二次注浆的时机成为控制注浆效果最为关键环节。过早,无法形成劈裂注浆,过晚,外侧浆液强度过高,劈裂难度较大。施工中技术人员必须逐孔跟踪,一般控制为5h~12h。
控制注浆的终孔条件
注浆过程中,需满足以下条件,方能进行终孔:
a.孔口周围及边坡出现冒浆
b.压力持续增加,注浆量不增加或增加很小
c.注浆时间过长,已接近初凝
d.当坡面跳浆,钻孔间串浆时采用间歇注浆,连续注浆60分钟后,间隔120分钟而连续注浆。一次注浆直到孔口溢出纯水泥浆为止,二次注浆直到终压达到5MPa,不进浆为止。
5 体会与建议
(1)相比于抗滑桩结构,“钢花管冠梁+钢锚管格梁”组合优点为:施工周期较短,可组织大面积施工,受地质条件影响较小,安全风险小,施工便利。但是微型钢管阻滑桩的设计理论体系尚不完善,在不同的地质条件、水文条件下的计算模型各异,一般多用于抢险加固的临时工程使用,由于其水平承载力较低,水平变形大,施工质量较差时,易出现显露锈蚀影响导致部分桩体失效,桩体的耐久性及使用寿命得不到保障,有一定的不确定性。因此建议通车两年内加强边坡监测工作,同时制定紧急预案,保证运营及人民生命财产安全。
(2)边坡病害治理工程较复杂、合理确定项目的施工顺序显得尤为重要,为确保施工和运营过程中路基边坡的稳定,除采用合理的支挡加固措施外,还必须采用科学有效的施工方法、工艺及程序,开挖一级或者半级立即进行防护,避免施工过程中边坡失稳破坏逐步加大,造成整治困难,甚至于留下后患,影响边坡的长期稳定和运营的安全。
(3)设计坡面钢锚管正交与线路,与滑动面存在一定夹角,钢锚管角度并非垂直与滑动面受力,并非最好的受力模型。建议设计坡面应按滑动带方向刷坡后再设置微型钢管阻滑桩。
参考文献:
[1]《注浆钢花管技术处治山区公路滑坡施工工艺研究》 张泽鹏
[2]《K164+470~700右侧高边坡变更图纸》 中交二院
作者简介:
刘平平,女,(1984-),山东泰安人,工程师,身份证号码:412323198411200046。
